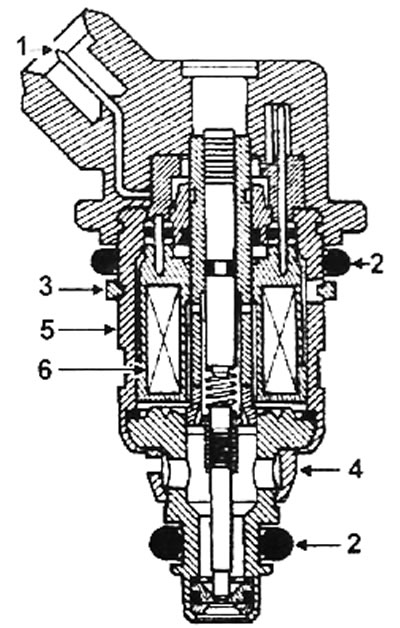

Рис. 1.35. Топливная форсунка: 1 - электрический разъем; 2 - уплотнительное кольцо; 3 - стопорное кольцо, фиксирующее верхнее уплотнительное кольцо; 4 - сетчатый фильтр; 5 - металлический корпус; 6 - катушка соленоида
На двигателях F3R устанавливаются топливные форсунки типа «Siemens Deka 2» и крепятся на топливораспределительной магистрали. Уплотнение посадки каждой форсунки осуществляется двумя уплотнительными кольцами. Топливо постоянно циркулирует внутри корпуса форсунки. Такое постоянное перемещение топлива предупреждает образование паровых пробок и облегчает пуск горячего двигателя.
- Снятие форсунок не представляет сложностей, однако предварительно необходимо снять топливораспределительную магистраль, так как топливо, находящееся в ней может попасть в цилиндры двигателя.
- Для установки верхнего уплотнительного кольца используйте коническую оправку, поставляемую в комплекте с уплотнительными кольцами.
