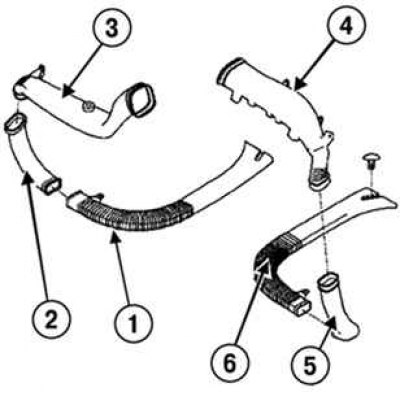

Rysunek. 8.138. Rurociągi dystrybucji przepływu powietrza: 1 – kanał powietrzny do dostarczania ogrzanego powietrza do stóp pasażera z tyłu po prawej stronie; 2 – prawy kanał powietrza pośredni; 3 – kanał powietrzny do dostarczania ogrzanego powietrza do stóp pasażera z przodu; 4 – kanał powietrzny do doprowadzania ogrzanego powietrza do stóp kierowcy; 5 – lewy kanał środkowy powietrza; 6 – kanał powietrzny do doprowadzania ogrzanego powietrza do stóp pasażera z tyłu po lewej stronie

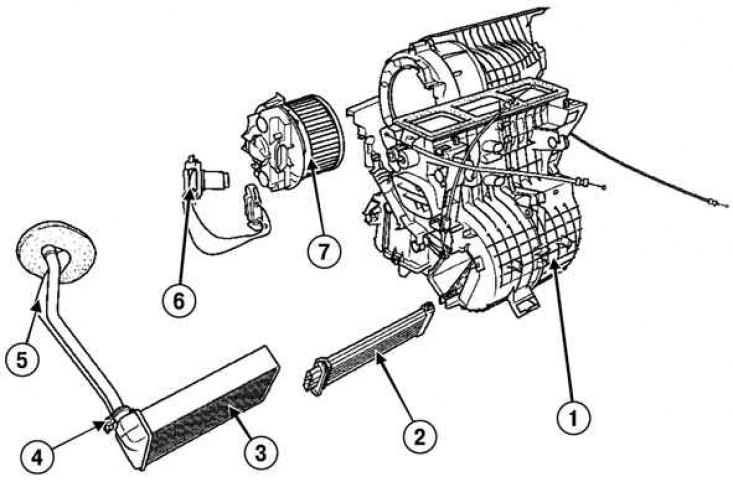

Rysunek. 8.139. Jednostka dystrybucji powietrza: 1 – jednostka dystrybucji powietrza; 2 – blok elementów grzejnych nagrzewnicy; 3 – grzejnik grzejnikowy; 4 – zacisk rury grzejnika; 5 – rura grzejnika; 6 – blok rezystorów wentylatora elektrycznego przedziału pasażerskiego; 7 – elektryczny wentylator kabinowy

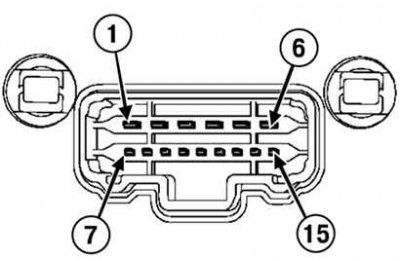

Rysunek. 8.140. Złącze panelu sterowania ogrzewaniem

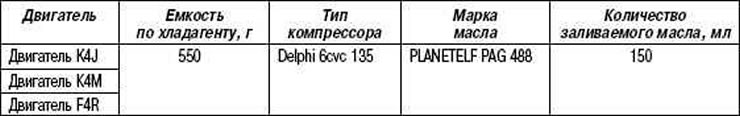

Tabela 8.1. Ilości napełniania czynnikiem chłodniczym w zależności od modelu silnika pojazdu i innych funkcji
Oryginał można znaleźć na stronie internetowej [www.Renaultbook.ru]

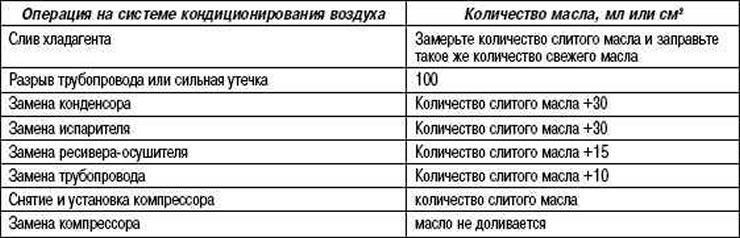

Tabela 8.2. Objętości oleju, które należy dodać podczas wymiany elementu
