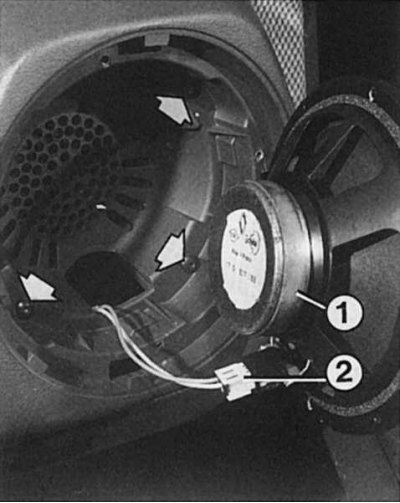

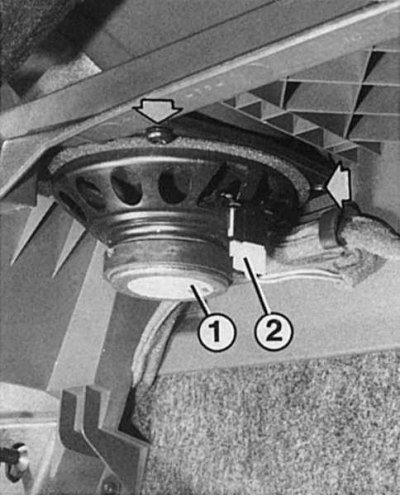

Głośnik drzwiowy (lewy) jest przymocowany do obudowy w wewnętrznej listwie drzwi za pomocą 4 śrub (pokazano strzałkami). Połączenie pinowe (2) z głośnikiem (1) jest zabezpieczone przed nieprawidłowym podłączeniem przeciwległego bieguna. Głośnik z tyłu nadwozia (po prawej stronie) mocowany jest w półce na bagaż podręczny za tylnym siedzeniem za pomocą 4 śrub (pokazano strzałkami). Jego złącze pinowe (2) jest dodatkowo zabezpieczone przed błędnym podłączeniem drugiego bieguna.
 |
 |
Po każdym odłączeniu przewodów od zacisków akumulatora lub wyjęciu radia, podczas późniejszego montażu i odpowiednio podłączania przewodów do zacisków akumulatora w nowoczesnych radiach, aby włączyć radio, należy wprowadzić tzw. "Keycode" (kod kluczyka). Po wyjęciu radia zobaczysz następujące złącza, które różnią się w zależności od rodzaju zainstalowanego radia:

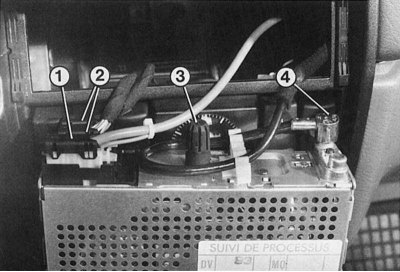

1 - wejście antenowe; 2 - złącza zasilania i głośników; 3 - występ prowadnicy montażowej (w radiu włożonym powinien znajdować się dokładnie w otworze montażowym); 4 - złącze do zdalnego sterowania z kierownicy.
Dalej omówimy wyłącznie radio seryjne (dalej "radio") do samochodów Renault.
Jeżeli chcesz samodzielnie zamontować kolejne radio, wybierz takie, które ma uchwyt pasujący do Twojego samochodu i, jeżeli to możliwe, ma też pilota do kierownicy, w przeciwnym razie możesz mieć problemy z jego montażem. Do radia powinna zostać dołączona prosta i czytelna instrukcja dotycząca jego instalacji.
Produkty innych producentów również zawierają szczegółową instrukcję montażu części elektrycznej, możesz więc pominąć jej opisywanie.
Jeśli posiadasz radio z kodowaniem (Keycode), zwróć uwagę na numer kodu.
1. Odłącz przewody od akumulatora.
2. Nową generację radia można wyjąć bez uszkodzenia, jeśli narożnik drutu w kształcie litery U zostanie dociśnięty do zaczepów blokujących, a schowane rogi zostaną odciągnięte na zewnątrz.
3. Ostrożnie, nie przechylając radia, wyjmij je z gniazda, starając się go nie uszkodzić.
4. Odłącz kabel antenowy, złącza elektryczne, przewody głośnikowe i uziemienie.
Wyjmowanie głośników
W zależności od konfiguracji głośniki mogą być zamontowane na wewnętrznej stronie przednich drzwi, po obu stronach deski rozdzielczej, a w systemach z czterema głośnikami dodatkowo wzdłuż krawędzi półki na bagaż podręczny za tylnym siedzeniem.
1. Głośnik drzwiowy: Naciśnij okrągłą obudowę głośnika dłonią i jednocześnie przekręć obudowę w kierunku przeciwnym do ruchu wskazówek zegara, aż do zatrzymania.
2. Zdejmij obudowę.
3. Odkręć 4 śruby i ostrożnie wyjmij głośnik.
4. Odłącz głośnik.
5. Głośnik w schowku bagażowym za tylnym siedzeniem: Odłącz złącze głośnika.
6. Odkręć 4 śruby i wyjmij głośnik.
7. Głośnik deski rozdzielczej: ostrożnie podnieś deskę rozdzielczą od przedniej krawędzi cienkim śrubokrętem, umieszczając pod spodem szmatkę (żeby nie porysować!).
8. Zdejmij obudowę.
9. Odkręć śruby mocujące głośnik.
10. Wyjmij głośnik z deski rozdzielczej.
11. Odłącz pin złącza.
12. Przed zamontowaniem pokrywy i panelu należy sprawdzić, czy głośnik działa prawidłowo.
Wyjmowanie anteny
1. Za pomocą cienkiego śrubokręta wyjmij lampę wewnętrzną z oprawki w suficie.
2. Odłącz widoczny w gnieździe element mocujący antenę.
3. Ostrożnie zdejmij nóżkę anteny wraz z uszczelką z dachu.
4. Jeśli kabel antenowy jest uszkodzony, należy odłączyć go od zacisków i wyciągnąć przez otwór w dachu.
5. Podczas montażu anteny należy oczyścić obszar wokół otworu w dachu. Proszę zwrócić uwagę na prawidłowe ułożenie uszczelki nóżki anteny. Przed dokręceniem nakrętki należy upewnić się, że tuleja izolacyjna jest prawidłowo umieszczona w dachu.
6. Przed zamontowaniem oświetlenia wewnętrznego należy sprawdzić działanie anteny.
