- odspojite negativni kabel akumulatora;
- odvojite konektor senzora razine kočione tekućine u ekspanzionoj posudi;
- pomoću velike štrcaljke ili gumene kruške uklonite što više kočione tekućine iz ekspanzijskog spremnika;
- uklonite ECU sustava za ubrizgavanje u motornom prostoru;
- odvojite pričvršćivače spremnika servoupravljača i pomaknite spremnik prema motoru;
- uklonite ekspanzionu posudu iz glavnog kočionog cilindra povlačenjem prema gore, poduzimajući mjere za skupljanje tekućine koja curi;
- očistite područje gdje se cijevi spajaju s glavnim kočionim cilindrom od prljavštine. Zapamtite ili označite mjesto cijevi. Odvijte spojne spojnice i odvojite cjevovode od cilindra;
- poduzmite mjere da spriječite ulazak prljavštine u otvore kočionog sustava;
- odvrnite dvije matice koje pričvršćuju vakuumsku cijev;
- odvrnite dvije matice koje pričvršćuju glavni kočioni cilindar na vakuumski pojačivač;
- uklonite glavni kočioni cilindar.

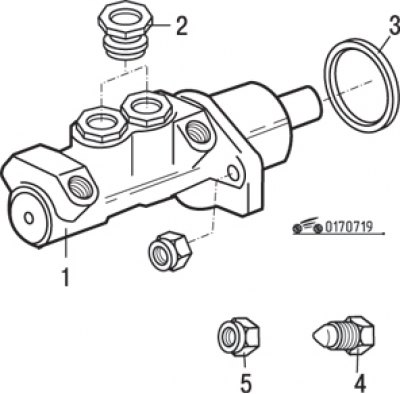

Crtež. 7.19. Glavni kočioni cilindar isporučen kao rezervni dijelovi: 1 – glavni kočni cilindar; 2, 4 – čepovi; 3 – brtveni prsten; 5 – matica za pričvršćivanje
Pažnja! Komplet za popravak dijelova za glavni kočioni cilindar se ne proizvodi, stoga, ako je cilindar oštećen, zamjenjuje se novim, uz obaveznu zamjenu brtvenog prstena (slika 7.19).
Postupak instalacije:

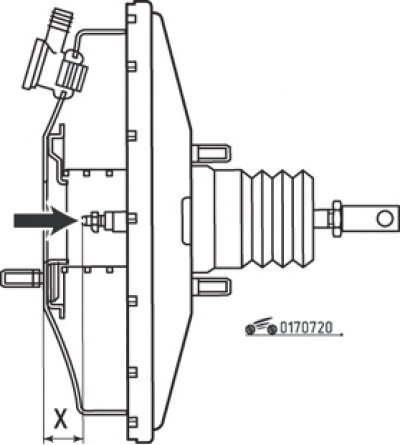

Crtež. 7.20. Podešavanje duljine gurača: X=22,3 mm; strelica pokazuje vijak za podešavanje potisne poluge
- prije postavljanja provjerite udaljenost X (Sl. 7.20). Trebao bi biti 22,3 mm. Ako je potrebno, prilagodite veličinu vijkom;
- očistite spojne površine jedinica koje želite spojiti;
- postavite novi brtveni prsten na stražnji kraj glavnog cilindra;
- ugradite cilindar na svornjake tako da potiskivač uđe u šupljinu cilindra do potrebne dubine;
- zavrnite matice za pričvršćivanje na vijke i zategnite ih navedenim momentom;
- spojite cjevovode na tijelo cilindra prema napravljenim oznakama;
- podmažite gumene brtve tekućinom za kočnice, zatim utisnite spojnice ekspanzijskog spremnika u njih;
- izvedite preostale radnje obrnutim redoslijedom od uklanjanja;
- dodajte tekućinu za kočnice u spremnik i uklonite zrak iz pogona kočionog sustava.
