Зняцце
- скіньце ціск у сістэме харчавання;
- зніміце провад з адмоўны клемы акумулятарнай батарэі;
- падніміце задняе сядзенне;
- зніміце металічную заглушку лючка ў задняй падлозе для атрымання доступу да вечка помпы;

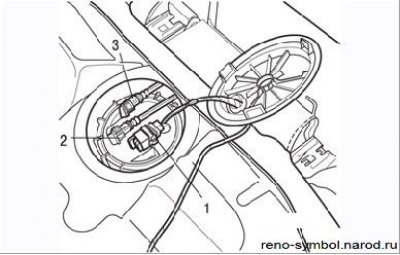

Малюнак 3.97. Вечка паліўнай помпы: 1 - кантактны раз'ём; 2 - трубаправод падачы паліва; 3 - зліўны трубаправод
- адлучыце электрараздым (Малюнак 3.97);
- адлучыце хутказдымны штуцэр трубаправода падачы паліва (зялёнага колеру);
- адлучыце хутказдымны штуцэр зліўнога трубаправода (чырвонага колеру). Заглушыце адтуліны для прадухілення траплення бруду;

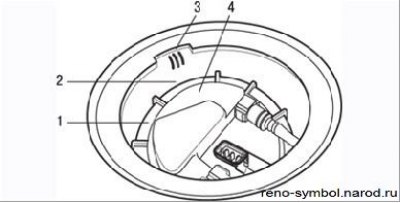

Малюнак 3.98. Маркіроўка крышкі паліўнай помпы: 1 - круглая гайка мацавання паліўнай помпы; 2 - пазнака на круглай гайцы; 3 - тры рызыкі на паліўным баку; 4 - пазнака на вечку паліўнай помпы
- зафіксуйце маркіроўку для сумяшчэння элементаў вузла (Малюнак 3.98). Абапрыцеся адвёрткай з шырокім шлицем аб выступ круглай гайкі і, злёгку ўдараючы па ёй малатком, скраніце гайку з месца, а затым адкруціце яе ўручную;

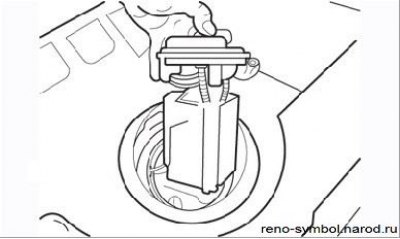

Малюнак 3.99. Выманне паліўнай помпы з паліўнага бака
- асцярожна выміце з бака паліўная помпа і датчык узроўня ў зборы (Малюнак 3.99);
- агледзіце ўшчыльняльную пракладку. Калі яна без дэфектаў, яе можна выкарыстоўваць паўторна.
Заўвага. У тым выпадку, калі паміж здыманнем і ўсталёўкай гэтага вузла павінна мінуць некалькі гадзін, загарніце гайку на баку ў пазбяганне дэфармацыі.
Ўстаноўка
- ачысціце пры неабходнасці сетку палівапрымальніка;
- усталюеце на верхнюю частку паліўнага бака ўшчыльняльную пракладку;
- акуратна змесціце помпу ў бак;
- сумясціце пазнакі, як паказана на малюнку 3.99, і ўсталюеце круглую гайку. Надзейна зацягніце яе і пераканаецеся ў сумяшчэнні метак;
- зашчапіце штуцэра трубаправодаў;
- злучыце кантактны раз'ём;
- усталюеце заглушку лючка;
- выканайце астатнія аперацыі ў парадку, зваротным зняцці.
