Тып адной лямпы: Н4 60/55 W.
Абавязкова выкарыстоўвайце супраць-ультрафіялетавыя лямпы, каб прадухіліць пашкоджанне пластмасавых рассейвальнікаў фар.
Не дакранайцеся да колбы лямпы. Трымайце яе за цокаль.
Пры ўсталёўцы правільна ўсталёўвайце выступы.
 |  |
З прычыны неабходнасці здымаць прыборы (акумулятарная батарэя, яе трымальнік), мы рэкамендуем Вам вырабляць замену лямпаў на сервіснай станцыі кампаніі-вытворцы.
У адпаведнасці з мясцовым заканадаўствам і з засцярогі набудзьце на сэрвіснай станцыі кампаніі вытворцы запасны набор з камплектам лямпаў і засцерагальнікаў.

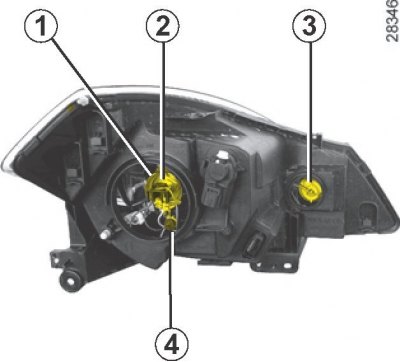

Далёкае/блізкае святло фар
Перад здыманнем адзначце становішча правадоў, каб пракласці іх па ранейшай трасе.

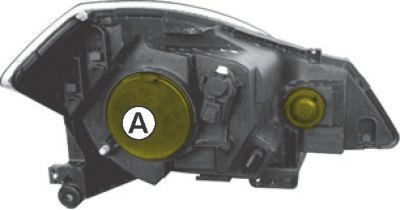

- Зніміце вечка А;
- раз'яднайце раз'ём лямпы 2 і вызваліце спружыны;
- выміце лямпу з калодкі.
Устаноўка вырабляецца ў парадку, зваротным зняцці.
Рэгуляваць фары рэкамендуецца пасля выканання прац.
Унутры лямпы знаходзяцца пад ціскам і могуць падарвацца пры замене.
Гэта можа стаць прычынай траўмы.
Пры працах у непасрэднай блізкасці ад рухавіка, звернеце ўвагу на тое, што ён можа апынуцца які гарачыцца. А таксама падушыце, што вентылятар сістэмы астуджэння можа ўлучыцца ў любы момант.
Ачыстка фар
Для ачысткі фар, абсталяваных шклом з полікарбаната, карыстайцеся мяккай тканінай ці ватай.
Калі сухая чыстка не дае вынікаў, злёгку намочыце мяккую тканіну (або вату) у мыльным растворы і працярыце забруджаныя ўчасткі, а затым працярыце іх яшчэ раз мяккай вільготнай тканінай ці ватай.
У завяршэнне асцярожна працярыце сухой мяккай тканінай.
Выкарыстанне мыйных сродкаў, якія змяшчаюць спірт, забаронена.
 |  |
Пярэдні габарытны агонь
Выміце патрон 4, каб дастаць лямпу.
Тып лямпаў: W5W.
Паказальнік павароту

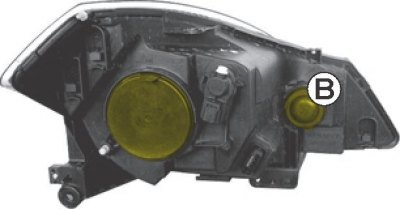

Зніміце вечка В.
Павярніце патрон лямпы 3 на чвэрць абарачэння. Замяніўшы лямпу, прасочыце за правільнай усталёўкай вечка Ў.
Тып лямпы: PY21W.
Пры працах у непасрэднай блізкасці ад рухавіка, звернеце ўвагу на тое, што ён можа апынуцца які гарачыцца. А таксама падушыце, што вентылятар сістэмы астуджэння можа ўлучыцца ў любы момант
Існуе рызыка атрымаць траўму.
Дадатковыя фары
Калі Вы жадаеце ўсталяваць на Ваш аўтамабіль дадатковыя противотуманные фары або пражэктарныя фары, звернецеся на сэрвісную станцыю кампаніі-вытворцы.

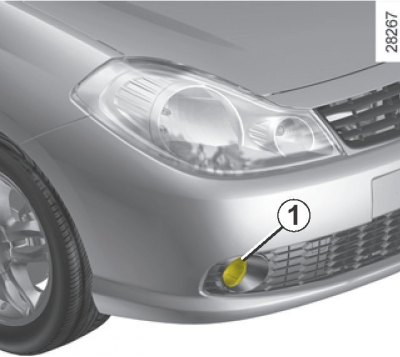

Процітуманныя фары 1
Замена лямпы:
- Для атрымання доступу да патрона лямпы звярніце на чвэрць абарачэння трымальнік люка, змешчанага знізу аўтамабіля;
- Павярніце лямпу на чвэрць абарачэння і выміце яе;
- заменіце лямпу.
Тып лямпы: Н11 55W.
Устаноўка вырабляецца ў парадку, зваротным зняцці.
Перад тым як праводзіць агляд подкапотного прасторы, пераканайцеся, што перамыкач шклоачышчальніка знаходзіцца ў становішчы "выключана".
Існуе рызыка атрымаць траўму.
Лямпы знаходзяцца пад ціскам і могуць узарвацца пры замене.
Усе працы па тэхабслугоўванні ці мадыфікацыі электраабсталявання Вашага аўтамабіля павінны выконвацца адмыслоўцамі сэрвіснай станцыі кампаніі-вытворцы, паколькі няправільнае падлучэнне электраабсталявання можа прывесці да выйсця яго з ладу (жгутоў правадоў, прыбораў, у прыватнасці, генератара), акрамя таго, на сэрвіснай станцыі маюцца ўсе неабходныя прылады для ўсталёўкі гэтага абсталявання на Ваш аўтамабіль.
 |  |

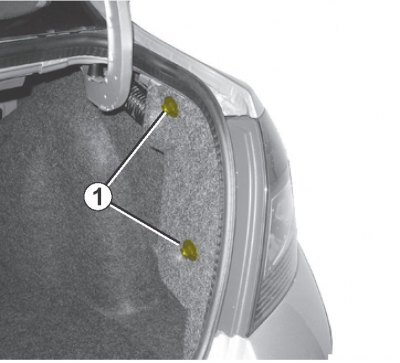

Адлучыце абліцоўванне ў зоне 1.

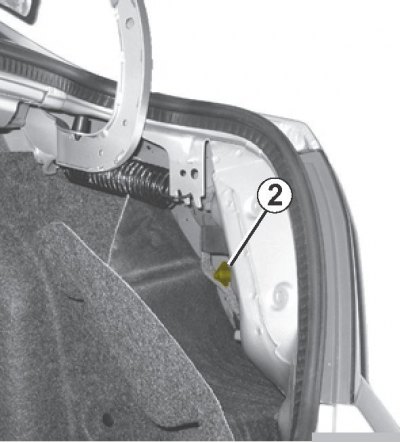

Вывярніце шрубу 2 і звонку зніміце блок задніх ліхтароў.

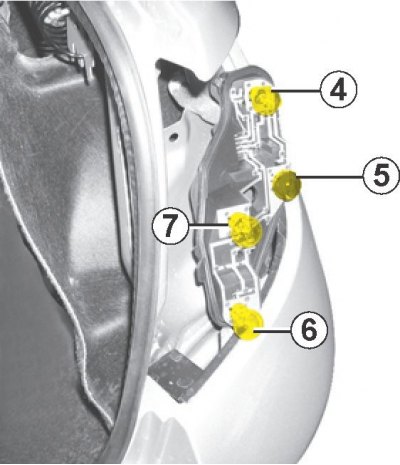

Адлучыце патроны лямпаў, адвядучы язычок 3.
Унутры лямпы знаходзяцца пад ціскам і могуць падарвацца пры замене.
4 Габарытны ліхтар і ліхтар стоп-сігналу
Лямпа грушападобнай формы з байанетным цокалем з двума ніткамі напальвання Р21/5 W
5 Паказальнікі паваротаў
Лямпа аранжавага колеру, грушападобнай формы з байанетным цокалем з двума ніткамі напальвання PY 21 W
6 Процітуманны ліхтар
Лямпа грушападобнай формы з байанетным цокалем: Р 21W.
7 Ліхтар задняга ходу
Лямпа грушападобнай формы з байанетным цокалем: Р 21W.
 |  |

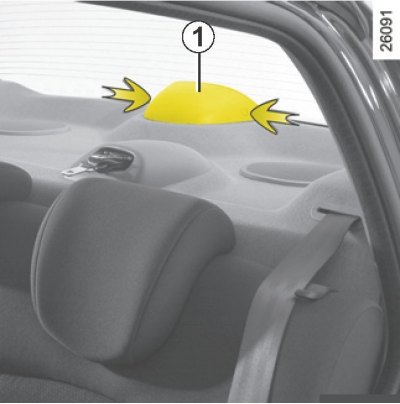

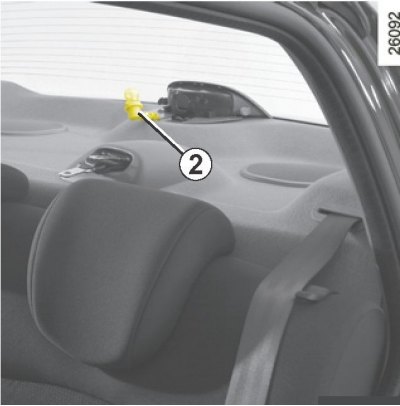

Трэці стоп-сігнал 1
Зніміце шчыток, адначасова націскаючы з двух бакоў на блакіруючыя пласціны (па стрэлках).
Раз'яднайце раз'ём.
Павярніце патрон 2 на чвэрць абарачэння, адлучыце яго і выміце лямпу.
Заменіце лямпу.
Злучыце раз'ём.
Тып лямпы: Р 21 W.

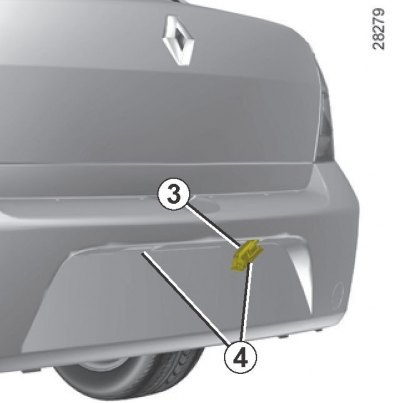

Ліхтары асвятлення нумарнога знака 4
Зніміце іх прыладай тыпу плоскай адвёрткі.
Для доступу да лямпы адлучыце рассейвальнік 3 патрона.
Тып лямпы: РН 5 W.
Унутры лямпы знаходзяцца пад ціскам і могуць падарвацца пры замене.
Інструментам тыпу плоскай адвёрткі адлучыце бакавы паўторнік паказальнікаў павароту 1.
Павярнуўшы патрон 2 на чвэрць абарачэння, выміце лямпу.
Тып лямпы: W5W.
Унутры лямпы знаходзяцца пад ціскам і могуць падарвацца пры замене.
 |  |

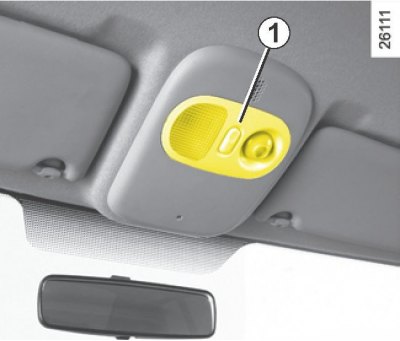

Плафон
З дапамогай прылады тыпу плоскай адвёрткі адлучыце вечка 1.
Павярніце на чвэрць абарачэння патрон 3 ці 2.
Тып лямпы: W5W або, у звычайным плафоне: цыліндрычная з канцавымі цокалямі 7W.

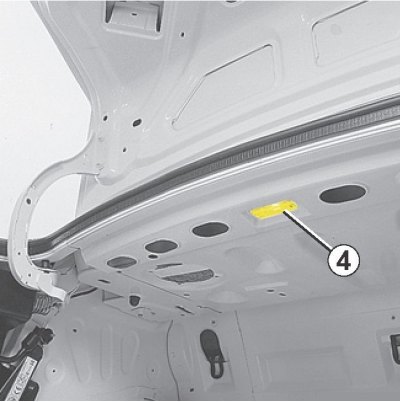

Асвятленне багажнага аддзялення
Зніміце прыладай тыпу плоскай адвёрткі плафон 4, націснуўшы на лапкі, размешчаныя з двух бакоў плафона.
Унутры лямпы знаходзяцца пад ціскам і могуць падарвацца пры замене.
Адлучыце плафон.

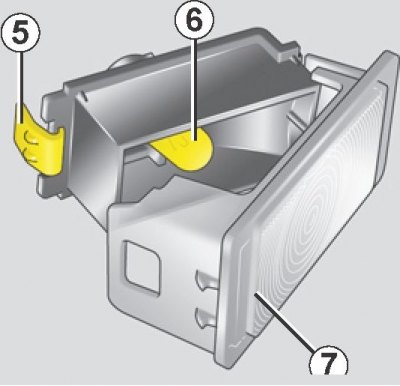

Націсніце на фіксатар 5, каб адлучыць рассейвальнік 7 і атрымаць доступ да лямпы 6.
Тып лямпы: W5W.
