Отопитель, вентиляция и воздушный кондиционер (Renault Megane 1)

Оглавление: Вентиляционные дефлекторы 🠛 Подача воздуха 🠛 Направление потока воздуха 🠛 Правый боковой вентиляционный…🠛 Отопитель, вентиляция с…🠛 Регулирование температуры воздуха 🠛 Регулирование распределения воздуха…🠛 Регулирование количества воздуха,…🠛 Режим рециркуляции 🠛 Органы управления кондиционером…🠛

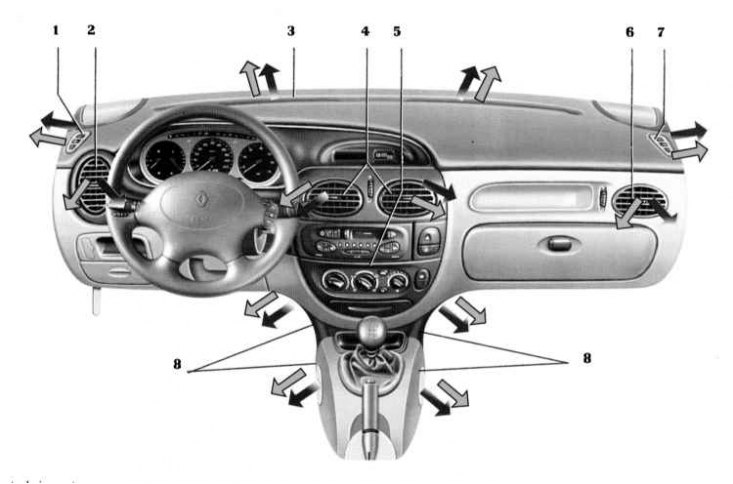

1 - Сопло обдува левого переднего бокового стекла; 2 - Левый боковой вентиляционный дефлектор; 3 - Щель обдува ветрового стекла; 4 - Центральные вентиляционные дефлекторы; 5 - Панель управления отопителем и вентиляцией; 6 - Правый боковой вентиляционный дефлектор; 7 - Сопло обдува правого переднего бокового стекла; 8 - Нижние вентиляционные отверстия для передних и задних пассажиров

Вентиляционные дефлекторы

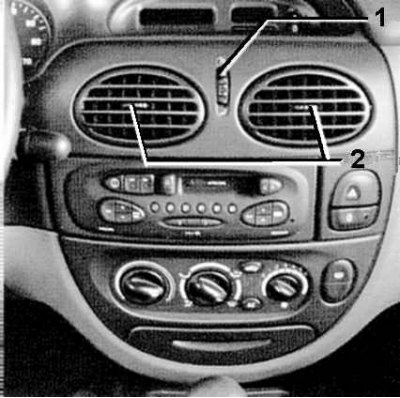

1 - Центральные и правый боковой вентиляционные дефлекторы
2 - Регулировка вентиляционных решеток

Подача воздуха

Регулируется вращением колесика 1 (выше положения, где ощущается повышенное сопротивление).

максимальная подача воздуха

полностью закрытое положение

Направление потока воздуха

Влево-вправо: переместите в соответствующую сторону рычажок 2.

Вверх-вниз: поверните регулятор дефлектора в вертикальной плоскости вверх или вниз.

Правый боковой вентиляционный дефлектор

Регулировка дефлектора

Регулируется вращением колесика 4 (с преодолением сопротивления).

Направление потока воздуха

Влево-вправо: Переместите в соответствующую сторону рычажок 3.

Вверх-вниз: Нажмите на левую или правую сторону дефлектора.

Отопитель, вентиляция с рециркуляцией воздуха и кондиционер воздуха

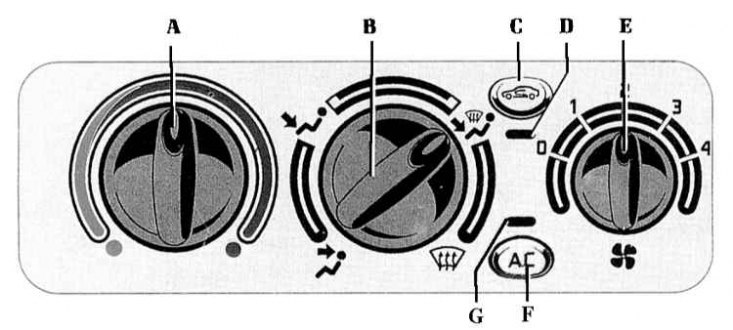

Панель управления отопителем и вентиляцией

А - Регулятор температуры воздуха; В - Регулятор распределения воздуха; С - Кнопка включения режима временной изоляции салона (режим рециркуляции воздуха); D - Контрольная лампа включения режима рециркуляции воздуха; Е - Регулятор поступления воздуха в салон; F - Кнопка включения кондиционера воздуха; G - Контрольная лампа включения кондиционера воздуха

Регулирование температуры воздуха

Производится рукояткой А.

Правое крайнее положение рукоятки: максимально возможная температура воздуха.

Левое крайнее положение рукоятки: минимально возможная температура воздуха.

Регулирование распределения воздуха по салону

Производится рукояткой В.

Положение

Воздух поступает в салон только через центральные и боковые дефлекторы, расположенные на панели управления. Это положение регулятора не используется, если все дефлекторы закрыты.

Положение

Воздух распределяется между вентиляционными дефлекторами панели управления и передними и задними нижними вентиляционными соплами, через которые воздух поступает в зоны расположения ног передних и задних пассажиров.

Положение

Воздух поступает в салон через все дефлекторы, сопла и щели обдува передних боковых стекол и ветрового стекла.

Положение

Рекомендуется закрыть дефлекторы в панели управления для более эффективного обдува стекол.

Весь воздух поступает в салон через сопла обдува передних боковых стекол и щелевые сопла обдува ветрового стекла.

При данном положении рукоятки регулятора удаление конденсата со стекол происходит более эффективно, если одновременно включен кондиционер.

Регулирование количества воздуха, поступающего в салон

Производится рукояткой Е, которая может находиться в одном из положений от "0" до "6".

Для вентиляции пассажирского салона используется нагнетание воздуха с помощью вентилятора. Режим работы вентилятора определяет количество поступающего в салон воздуха. Скорость движения автомобиля слабо сказывается на интенсивности вентиляции.

Использование принудительной вентиляции салона с помощью вентилятора позволяет обеспечить высокую стабильность температуры воздуха в салоне.

Режим работы вентилятора и количество поступающего в салон воздуха зависят от положения регулятора Е: чем дальше от положения "0" повернута рукоятка регулятора, тем больше подача воздуха в салон автомобиля.

Режим рециркуляции

Кнопка С

Следует иметь в виду, что для нормальной работы систем вентиляции и отопления требуется приток свежего наружного воздуха. Включение режима изоляции салона от наружного атмосферного воздуха может оказаться полезным при движении по запыленной местности или в условиях загрязненной атмосферы.

Для включения режима рециркуляции нажмите на кнопку С.

Режим рециркуляции воздуха позволяет максимально ускорить прогрев пассажирского салона.

Кнопка С используется как для включения, так и выключения режима рециркуляции воздуха. При включенном режиме рециркуляции воздуха горит контрольная лампа D. При этом прекращается сообщение салона с атмосферой, и свежий наружный воздух в салон не поступает.

Продолжительное использование режима изоляции салона (при отсутствии притока свежего воздуха) не рекомендуется. Это может привести к конденсации влаги ("запотевание") и образованию инея на стеклах в холодную погоду, а также к появлению посторонних запахов.

Поэтому после проезда участка местности с загрязненной атмосферой рекомендуется при первой возможности вернуться к нормальному режиму работы вентиляции, нажав повторно на кнопку С.

Органы управления кондиционером воздуха

Кнопка F служит для включения и выключения кондиционера воздуха.

Система кондиционирования воздуха работает, если рукоятка регулятора Е находится в положении "0". Система кондиционирования воздуха обеспечивает:

снижение температуры воздуха в салоне, что особенно полезно в жаркую погоду при движении по городу или при стоянке автомобиля на открытом месте под прямыми лучами солнца;
уменьшение влажности поступающего в салон воздуха (это снижает склонность к "запотеванию" стекол).

Примечание: Система кондиционирования воздуха может использоваться в любых условиях, но не при низкой температуре окружающего воздуха.

Кнопка F выключена (контрольная лампа G не горит)

Система кондиционирования воздуха не работает.

Системы вентиляции и отопления могут функционировать аналогично рассмотренному выше случаю, когда система кондиционирования воздуха на автомобиле отсутствует.
