Двигатель K7J
1. Снимите воздушный фильтр. Снимите крышку корпуса воздушного фильтра и извлеките фильтр.
2. Проверьте воздушный фильтр и убедитесь, что он не поврежден и не имеет масляных пятен. При необходимости замените воздушный фильтр.
3. Установите воздушный фильтр.

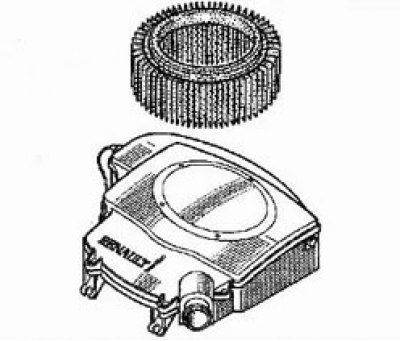

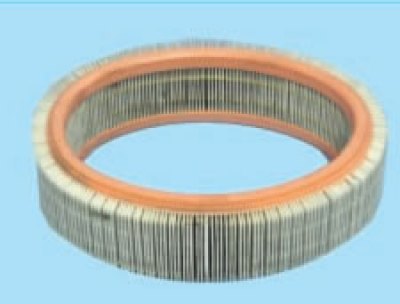

Воздушный фильтр (двигатель K7J) |
 |
Двигатель K4J
1. Отсоедините аккумуляторную батарею.

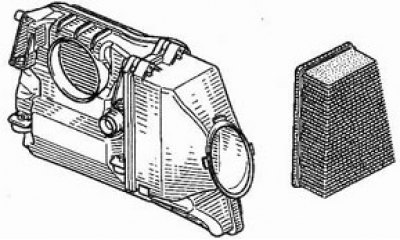

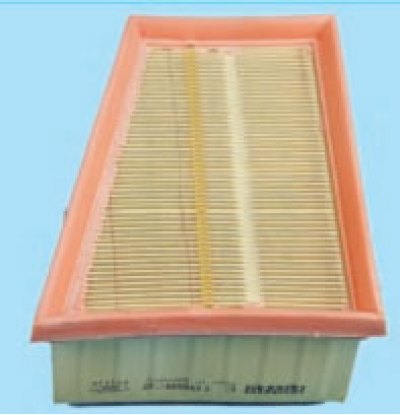

Воздушный фильтр (двигатель K4J) |
 |
2. Отсоедините от впускного коллектора шланг вакуумного усилителя тормозов.
3. Отсоедините привод (1) регулятора холостого хода (шаговый электродвигатель).
4. Отсоедините трубку (2) системы улавливания паров топлива.
5. Не отсоединяя шлангов, отодвиньте в сторону резервуар с охлаждающей жидкостью.
6. Снимите воздушный резонатор.
1 - Воздушный резонатор.
7. Отверните болты (3) крепления корпуса воздушного фильтра.
8. Снимите расширительный бачок.
9. Движением вправо снимите корпус воздушного фильтра (фильтр может пройти между проемом ветрового стекла, двигателем и усилителем тормозов).
10. Установка проводится в обратном порядке.
- Болты крепления фильтра — 9 Нм
Примечание. Будьте осторожны при обращении со штуцерами вакуумных трубок выпускного коллектора и вакуумного усилителя тормозов. При поломке штуцеров придется заменить впускной коллектор.
