Оглавление: Снятие 🠛 Установка 🠛
Блок установлен в левой части моторного отсека за аккумуляторной батареей.
Снятие
- снимите провод с отрицательной клеммы аккумуляторной батареи;
- отсоедините крепление бачка гидроусилителя рулевого механизма от моторного щита и отведите его в сторону;
- отверните болты крепления блока и снимите его вместе с кронштейном;
- снимите кронштейн с блока;
- разъедините контактный разъем от блока.

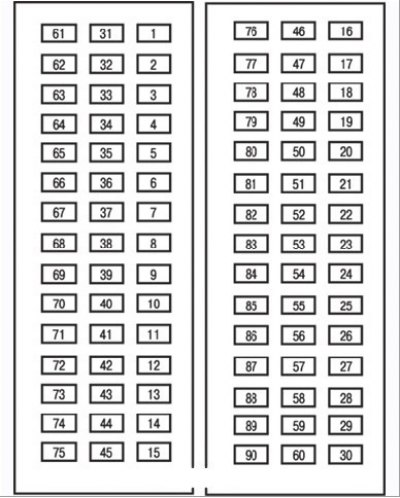

Рисунок 3.109. Расположение контактов ЭБУ системы впрыска топлива
Назначение контактов разъема ЭБУ приведено в табл. 3.9. Расположение контактов ЭБУ указано на Рисунке 3.109.

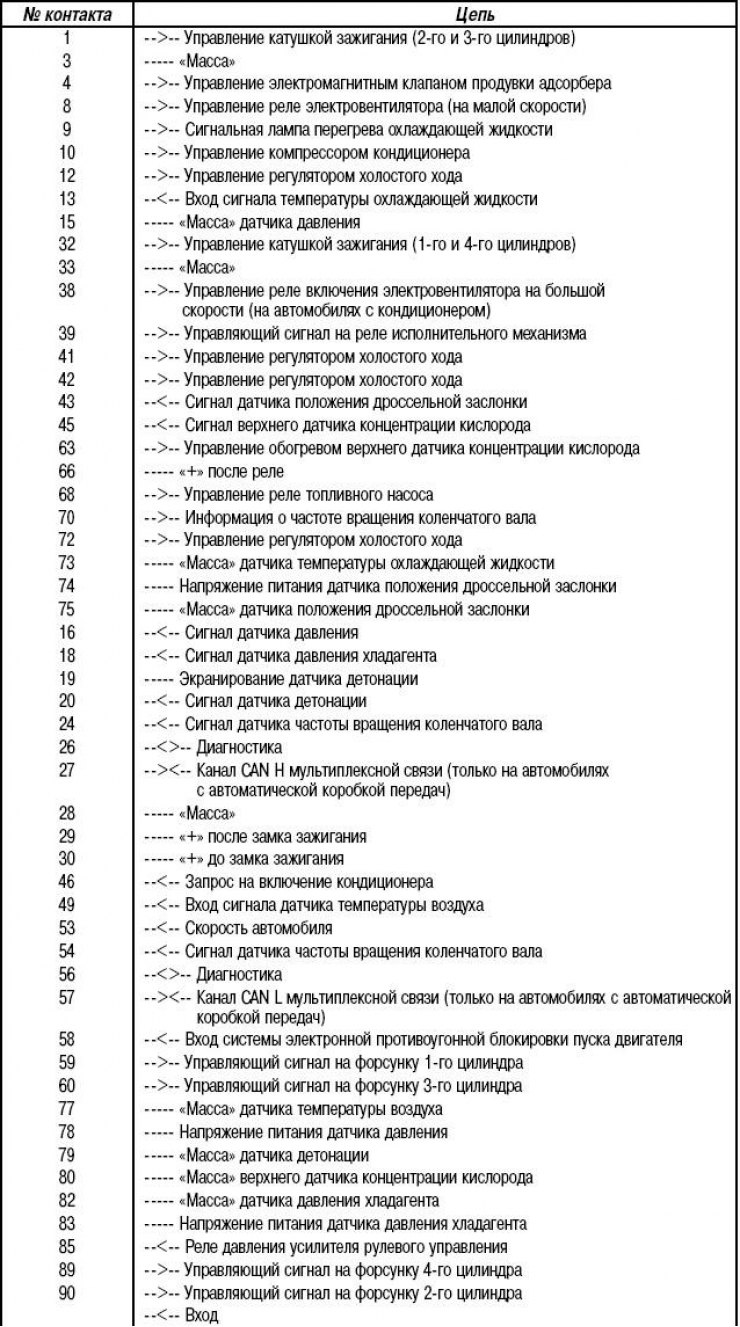

Таблица 3.9. Назначение входов и выходов разъема ЭБУ системы впрыска
Установка
Установка ЭБУ проводится в порядке, обратном снятию, при этом выполните следующее:
- надежно присоедините контактный разъем;
- если устанавливается новый блок, его следует запрограммировать для обеспечения работы иммобилайзера. Для этого включите зажигание на несколько секунд, затем выключите. Выньте ключ зажигания для активации иммобилайзера. Через 10 с красный индикатор активации иммобилайзера должен начать мигать.
