Новые ЦЭКБ поставляются незакодированными. Поэтому после установки на автомобиль для обеспечения работоспособности в них следует ввести код.
Для выполнения этой процедуры необходимо, чтобы в некоторые узлы автомобиля уже был введен соответствующий код автомобиля. См. таблицу применяемости.
Внимание! Если в узел введен какой-либо код, то этот узел становится зарегистрированным для данного автомобиля, и удалить этот код или ввести другой код невозможно. Введенный код не может быть удален.
Примечание. В карту может быть введен код автомобиля, но при этом она может быть не активизированной (не зарегистрированной).
Работоспособными будут только карты Renault, прошедшие процедуру регистрации.
Замена и конфигурирование ЦЭКБ
Новый ЦЭКБ поставляется незакодированным. Поэтому после установки на автомобиль для обеспечения работоспособности в него следует ввести код.
Оригинал найдёте по этой ссылке www.RENAULTBOOK.ru
Для выполнения этой процедуры необходимо располагать по крайней мере одной из старых карг Renault, зарегистрированных для этого автомобиля, и послепродажным кодом. Кроме того, 8 ЭБУ впрыска должен быть введен соответствующий код (см. таблицу применяемости).

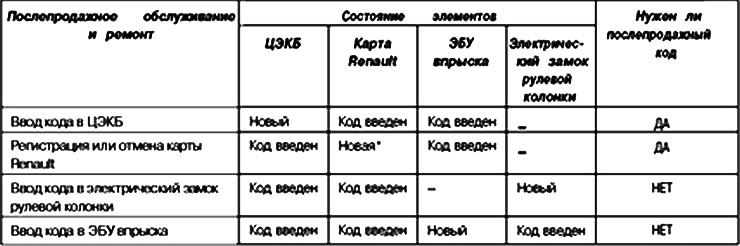

Таблица применяемости
Внимание! Если в ЦЭКБ введен какой-либо код, го он становится зарегистрированным для данного автомобиля, и стереть этот код или ввести другой код невозможно.
Только карты Renault, прошедшие эту процедуру, будут работоспособными при условии,что:
- в них введен код данного автомобиля;
- что они новые (незакодированные).
Процедура ввода кода в ЦЭКБ
Войдите в режим диалога с системой «Блокировка запуска двигателя».
В меню «Команды», «Специальные команды» подтвердите строку «SC027: ввод кода в ЦЭКБ».
На дисплее высвечивается «Введите послепродажный код».
Не вставляя карту Renault в считывающее устройство, введите секретный послепродажный код (12 символов в шестнадцатеричном формате) и подтвердите его.
Если код верен, на дисплее высвечивается сообщение «Вставьте карту, уже зарегистрированную для данного автомобиля» и запускается процедура ввода кода.
На дисплее высвечивается «В ЦЭКБ введен код», в ЦЭКБ введен код. Теперь нужно войти в режим регистрации карт Renault для регистрации других карт (но не более четырех). Для вывода этого сообщения может потребоваться несколько секунд.
Внимание! Интервал между операциями должен составлять не более 2 мин, в противном случае процедура отменяется, а на дисплее прибора появляется сообщение •Процедура прервана: внимание, карты считаются зарегистрированными, если регистрация была выполнена до начала прерванной процедуры. Карты, участвовавшие в прерванной процедуре регистрации, считаются бывшими в употреблении и могут быть зарегистрированы только для данного автомобиля*. Это сообщение также появляется в случае потери связи с ЦЭКБ или обрыва в цепи аккумуляторной батареи.
Особые случаи
Если на экране высвечивается:
- «выньте карту из считывающего устройства», это означает, что в считывающее устройство уже вставлена другая карта;
- «проверьте послепродажный код и убедитесь, что карта действительно от данного автомобиля»: считанный код неверен /тли в ЦЭКБ введен код другого автомобиля. Проверьте код, затем повторите ввод;
- «вы хотите проверить карты перед их регистрацией для данного автомобиля»: в ЦЭКБ уже введен код данного автомобиля, ЦЭКБ переходит в режим повторной регистрации карты Renault;
- «карта не может быть использована на данном автомобиле» код карты не соответствует автомобилю;
- «используемая карта не была в употреблении. Используйте другую карту, зарегистрированную для данного автомобиля»: используйте каргу, в которую уже введен код;
- «код не введен в ЦЭКБ». Попробуйте повторить всю процедуру.
Внимание! Если в ЦЭКБ введен код карт Renault, то стереть один и записать на его место другой код невозможно.
Процедура регистрации карт RENAULT
Примечание. Определить, была ли карта Renault в употреблении, можно по индикации состояния: «ЕТ 115: карта не была в употреблении».
Внимание! Если в данный момент всех карт RENAULT в наличии нет, то впоследствии нужно будет осуществить процедуру повторной регистрации для всех карт автомобиля.
В меню «Команды», «Специальные команды» подтвердите строку «SC0001: регистрация карт».
На экране высвечивается «Вы хотите проверить карты перед их регистрацией для данного автомобиля?»
Если требуется проверка карт, то на дисплее высвечивается «Вставьте карту в считывающее устройство в положение Зажигание II». Вставьте карту Renault в положение «вкл. зажигания»:
- если регистрация невозможна, то на экране высвечивается «Проверьте послепродажный код и убедитесь в том, что карта действительно от этого автомобиля». Используйте другую карту;
- если карта соответствует, на экране высвечивается «Выньте карту из считывающего устройства».
На дисплее высвечивается «Вставьте карту в считывающее устройство в положение «вкл. зажигания»». Вставьте карту Renault в считывающее устройство и подтвердите:
- если карта Renault не принята, красная сигнальная лампа не загорается;
- если карта Renault принята, красная сигнальная лампа начинает быстро мигать и на экран выводится «1 карта зарегистрирована», а затем «Выньте карту из считывающего устройства».
На дисплее высвечивается «Вставьте карту в считывающее устройство в положение «зажигание»». Вставьте вторую карту Renault в положение «зажигание».
Примечание. Если вставить одну и ту же карту Renault два раза, система проигнорирует ее и сигнальная лампа системы электронной блокировки запуска двигателя не загорится.
Вставьте в считывающее устройство в положение «зажигание» карту (или карты) Renault, предназначенную для регистрации для данного автомобиля (не более 4). На экране высвечивается «2, 3 или 4 карты зарегистрированы», а затем «Выньте карту из считывающего устройства».
Внимание! Это должны быть старые карты Renault от данного автомобиля или новые карты Renault, в которые не введен код.
Примечание. Для автомобиля можно зарегистрировать только одну карту Renault с функцией «свободные руки». Если для автомобиля зарегистрирована вторая карта, то она будет функционировать как простая карга Renault.
Внимание! Интервал между операциями должен составлять не более 5 мин, в противном случае процедура отменяется, а на дисплее прибора появляется сообщение «Процедура прервана: внимание, карты считаются зарегистрированными, если регистрация была выполнена до начала прерванной процедуры. Карты, участвовавшие в прерванной процедуре регистрации, считаются бывшими в употреблении и могут быть зарегистрированы только для данного автомобиля». Это сообщение также появляется в случае потери связи с ЦЭКБ или отключении аккумуляторной батареи.
Произведите настройку конфигурации ЦЭКБ в соответствии с функциями и комплектацией автомобиля.
Примечание. В случае замены только ЦЭКБ никаких работ с ЭБУ впрыска выполнять не требуется: в его памяти сохраняется прежний код системы электронной блокировки запуска двигателя.
Ввод кода в ЭБУ впрыска
ЭБУ впрыска поставляется незакодированным. Для разрешения запуска автомобиля при установке в него следует ввести код системы электронной блокировки запуска двигателя.
Для этого достаточно на несколько секунд включить зажигание, не запуская двигатель. Выключите зажигание. система электронной блокировки запуска двигателя активизируется через несколько секунд.
Проверка
Состояние ЭБУ впрыска можно определить с помощью диагностических приборов.
С помощью диагностического прибора.
1. Выберите и подтвердите «Коммутационный блок в салоне».
2. Выберите меню «СОСТОЯНИЕ» и проверьте:
- если в ЭБУ код не введен, то активизируется состояние «ЕТ 111 ЭБУ впрыска не был в эксплуатации»:
- если в ЭБУ код введен, то состояние «ЕТ 111 ЭБУ впрыска не был в эксплуатации» не подтверждается.
Внимание! На автомобилях с данной системой электронной блокировки запуска двигателя код системы блокировки сохраняется в течение всего срока эксплуатации автомобиля.
Кроме того, в этой системе отсутствует код разблокировки.
В связи с этим запрещается проводить испытания с ЭБУ впрыска, полученными со склада и подлежащими возврату.
Введенный код не может быть удален.
