Назначение предохранителей (в зависимости от уровня комплектации) (Рено Лагуна 2, 2001-2007)

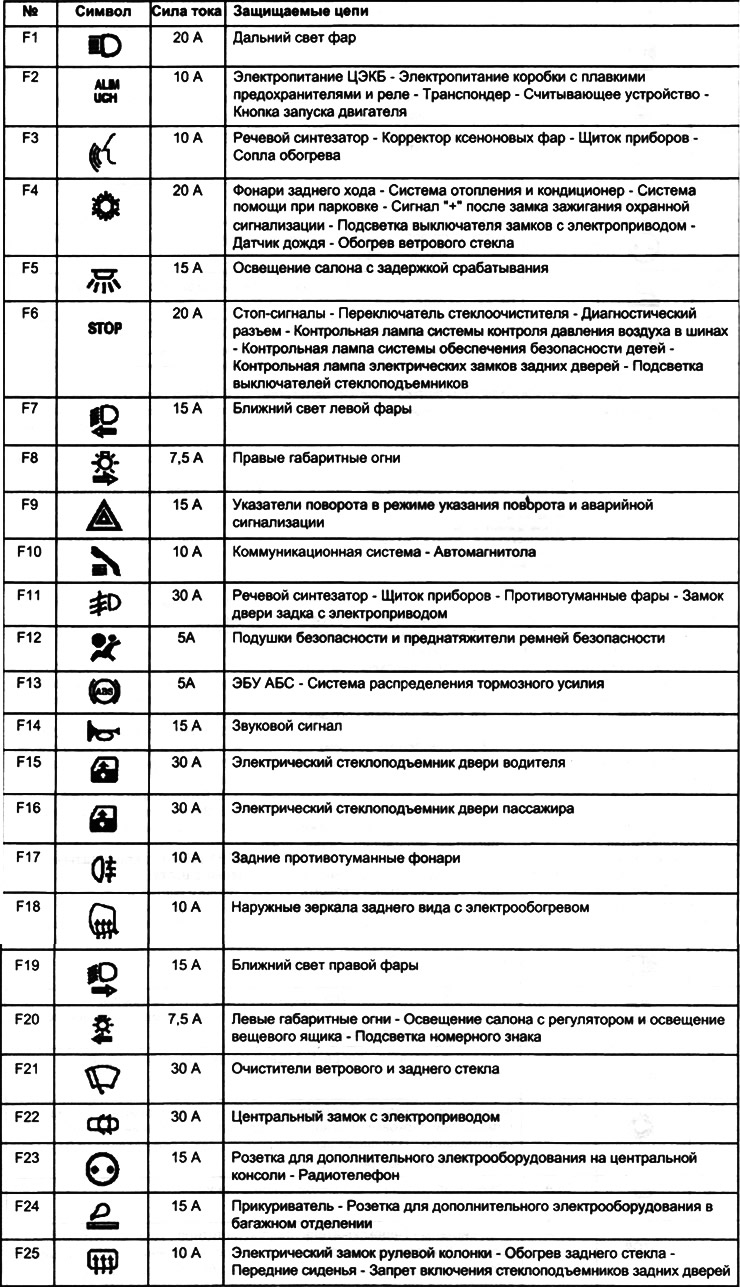

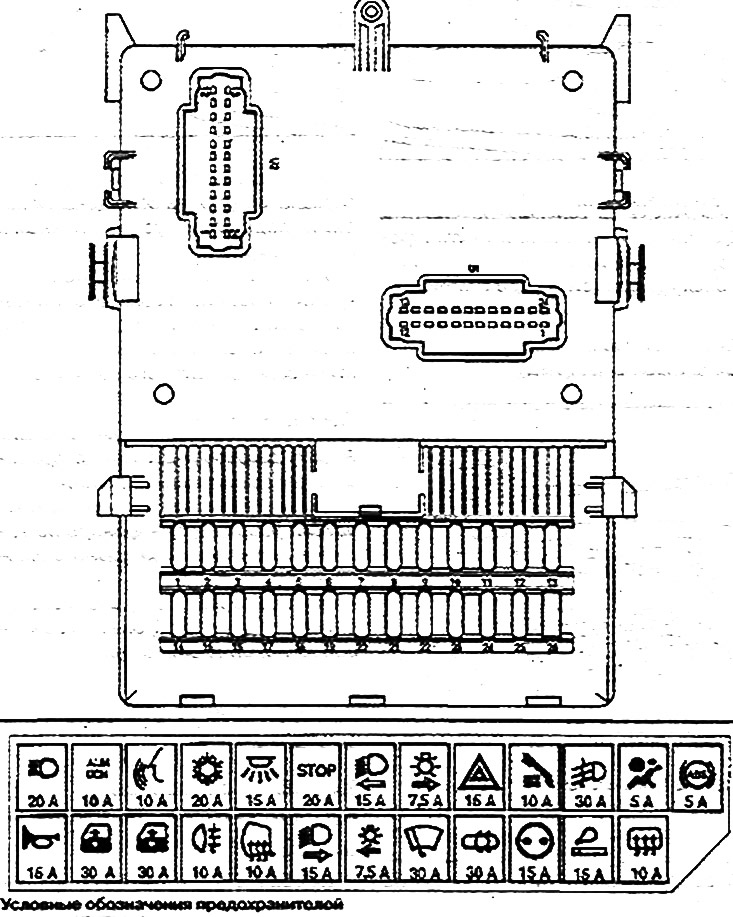

Цепи, защищаемые плавкими предохранителями (в зависимости от уровня комплектации)

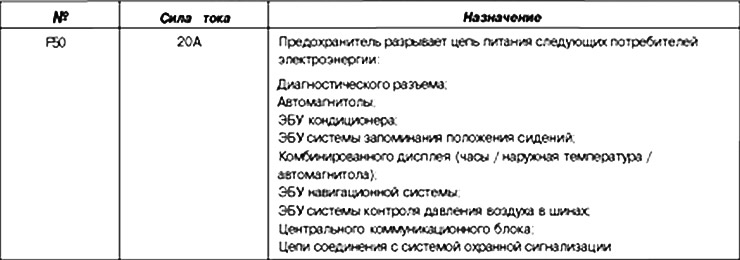

Предохранитель отключения потребителей электроэнергии

U1 (24-контактный разъем):

1. Выход центрального замка.
2. Выход центрального замка.
3. Вход параллельной цели левого переднего габаритного огня.
4. Не используется.
5. Вход параллельной цепи правого переднего габаритного огня.
6. Вход параллельной цепи подсветки номерного знака.
7. Вход цепи отказа предохранителя правых габаритных огней.
8. Вход цепи отказа предохранителя левых габаритных огней.
9. Не используется.
10. Вход фар ближнего света.
11. Вход параллельной цепи правого заднего габаритного огня.
12. Не используется.
13. Не используется.
14. Вход цепи питания электронного блока предохранителей/реле.
15. Не используется.
16. Вход цепи отказа стоп-сигналов.
17. Вход параллельной цепи левого заднего габаритного огня.
18. Не используется.
19. Вход параллельной цепи левого стоп-сигнала.
20. Вход центрального замка.
21. Вход параллельной цепи правого стоп-сигнала.
22. Вход выключателя стоп-сигнала.
23. Выход центрального замка.
24. Выход центрального замка.

U2 (24-контактным разъем):

1. Выход реле очистителя заднего стекла.
2. Вход «+» после замка зажигания через реле (ключ с кодом).
3. Вход «+» после замка зажигания, исходное положение, через реле (ключ с кодом).
4. Выход «+» после замка зажигания через реле (ключ с кодом).
5. Вход питания центрального замка.
6. Не используется.
7. Не используется.
8. Выход реле открывания дверей с помощью центрального замка.
9. Выход реле вспомогательного электрооборудования 2
10. Выход реле закрывания дверей с помощью центрального замка.
11. Выход реле вспомогательного электрооборудования 1.
12. Вход указателя поворота.
13. Вход указателя поворота.
14. Не используется.
15. Выход цепи включения левого указателя поворота.
16. Вход диагностики указателя поворота.
17. Выход цепи включения правого указателя поворота.
18. Выход реле малой и большой скорости очистителя ветрового стекла.
19. Вход питания указателя поворота.
20. Выход реле включения/выключения очистителя ветрового стекла.
21. Выход реле запрета запуска двигателя.
22. Вход габаритных огней.
23. Выход реле питания с задержкой.
24. Вход литания ЦЭКБ.

CGB1 (15-контактный разъем черного цвета);

Белого цвета
А1. Не используется.
А2. «+» противотуманные фары.
А3. «+» реле противотуманные фары.
А4. Не используется.
А5. Не используется.
А6. «+» аккумуляторной батареи, с предохранителем через салон 1 (подсоединение жилого прицепа).
Черного цвета
81. «+» аккумуляторной батареи (через предохранитель), центральный замок.
82. «+» после замка зажигания (через предохранитель), АБС/системы стабилизации траектории.
83. «+» после замка зажигания (через предохранитель), система подушек безопасности.
84. Не используется.
85. «+» потребителей электроэнергии (через предохранитель).
86. Не используется.
87. «+» потребителей электроэнергии (через предохранитель).
88. «+» потребителей электроэнергии (через предохранитель).
89. «+» потребителей электроэнергии (через предохранитель).

CGB2 (15-контактный разъем серого цвета):

Белого цвета
А1. «+» аккумуляторной батареи (через предохранитель) (кондиционер).
А2. «+» аккумуляторной батареи (через предохранитель) (кондиционер).
А3. «+» потребителей электроэнергии (через предохранитель).
А4. «+» цепь управления запиранием дверей с помощью центрального замка.
А5. «+» цель управления отпиранием дверей с помощью центрального замка.
А6. Масса.
Черного цвета
81. «Масса».
82. Управление отпиранием задней двери изнутри/снаружи.
83. Управление запиранием задней двери со стороны водителя снаружи.
84. Управление запиранием задней двери изнутри.
85. Управление запиранием задней двери изнутри.
86. Управление отпиранием снаружи задних дверей со стороны водителя и отпиранием изнутри передних дверей.
87. Управление отпирания снаружи задних дверей со стороны водителя и отпирания изнутри передних дверей.
88. Не используется.
89. «+» цепь управления реле времени освещения багажного отделения.

CGB3 (15-контактный разъем коричневого цвета):

Белого цвета
А1. «+» ближний свет фар.
А2. Не используется.
АЗ. «+» включения дальнего света фар.
А4. Не используется.
А5. «+» Управление (через предохранитель) звукового сигнала.
А6. «+» Управление (через предохранитель) задних противотуманных фонарей.
Черного цвета
81. «Масса».
82. «+» ближний свет правой фары «+» ближний свет левой фары.
83. «+» Управление (через предохранитель) обогревом наружных зеркал заднего вида.
84. «+» Управление (через предохранитель) задних противотуманных фонарей.
85. Не используется.
86. «+» потребителей электроэнергии/ аккумуляторной батареи (через предохранитель), стеклоподьемники дверей водителя и пассажира.
87. «-» управления освещением салона.
88. «+» аккумуляторной батареи (через предохранитель), стеклоподьемники.
89. «+»управление звукового сигнала.

CGB4 (15-контакгный разъем зеленого цвета):

Белого цвета
А1. «+» управление включением дальнего света фар (через предохранитель).
А2. Управление катушкой реле блокировки задних дверей.
АЗ. После замка зажигания или аккумуляторной батареи, задний стеклоподъемник.
А4. Управление реле заднего электростеклоподъемника.
А5. Не используется.
А6. «+» управление обогревом заднего стекла.
Черного цвета
81. «+» аккумуляторной батареи (через предохранитель), приемо-передающий блок.
82. Не используется.
83. «+» после замка зажигания (через предохранитель), дополнительное электрооборудование.
84. «+» управление очистителем заднего стекла.
85. Не используется.
86. «+» управление реле времени внутреннего освещения.
87. «+» управление правым задним габаритным огнем.
88. «+» управление правым передним габаритным огнем.
89. «-» управление реле обогрева заднего стекла.

CGB5 (12-контактный разъем голубого цвета):

Белого цвета
А1. «+» аккумуляторной батареи с предохранителем, через салон 3.
А2. Не используется.
АЗ. «+» после замка зажигания.
А4. «+» аккумуляторной батареи (через предохранитель), центральный замок.
А5. Не используется.
А6. «+» аккумуляторной батареи с предохранителем, через салон 2.
Черного цвета
81. «Масса».
82. «+» дальнего света фар.
83. «+» стартер.
84. Управление реле габаритных огней.
85. Не используется.
86. Управление реле ближнего света.

CGB6 (18-контактный разъем прозрачный):

Белого цвета
А1. Не используется.
А2. «+» после замка зажигания (через предохранитель), управление обогревом заднего стекла.
АЗ. «+» после замка зажигания (через предохранитель), управление обогревом заднего стекла.
А4. Не используется.
А5. Не используется.
А6. Не используется.
А7. «+» управление реле-прерывателем указателей поворота и аварийной сигнализации.
А8. Управление указателями левого поворота.
А9. Управление указателями правого поворота.
Черного цвета
81. «+» управление работой очистителя ветрового стекла с реле времени на малой скорости.
82. «+» управление работой очистителя ветрового стекла с реле времени на большой скорости.
83. «+» после замка зажигания (через предохранитель), фонари стоп-сигнала.
84. «+» управление освещением номерного знака.
85. «+» управление левым задним габаритным огнем.
86. «+» управление правым задним габаритным огнем.
87. Управление фонарей стоп-сигнала.
88. «+» управление правым фонарем стоп-сигнала.
89. «+» управление левым фонарем стоп-сигнала.

REL2. Реле обогрева заднего стекла.
REL7. Реле противотуманных фар.
REL9. Реле очистителя ветрового стекла.
REL10. Реле очистителя ветрового стекла.
REL11. Реле очистителя заднего стекла/ фонарей заднего хода.
REL12. Реле запирания открывающихся элементов.
REL13. Реле запирания открывающихся элементов.
REL17. Реле очистителя заднего стекла.
REL18. Реле освещения салона с задержкой срабатывания.
REL19. Вспомогательное реле.
REL21. Реле запрета запуска двигателя.
REL22. Реле центрального электронного коммутационного блока/«+» после замка зажигания.
REL23. Реле дополнительного электрооборудования, автомагнитолы (послепродажная установка заднего стеклоподъемника).
SH1. Перемычка заднего электростеклоподъемника.
SH2. Перемычка переднего электростеклоподъемника.
SH3. Перемычка фар дневного движения.
SH4. Перемычка фар дневного движения.

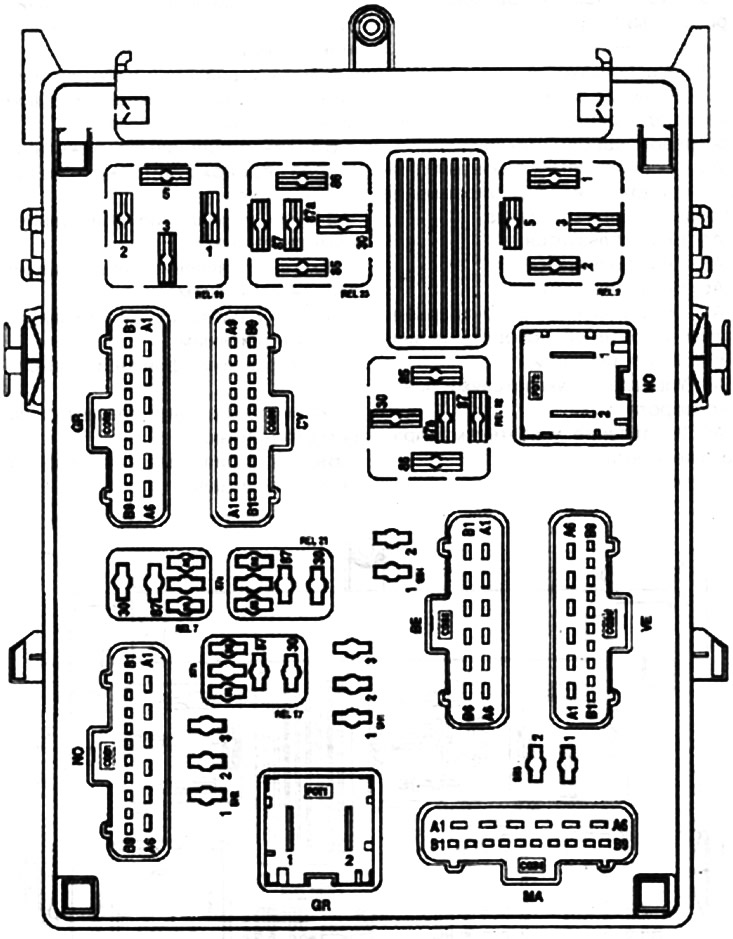

Примечание. Данный блок предохранителей расположен на коробке с плавкими предохранителями и реле.

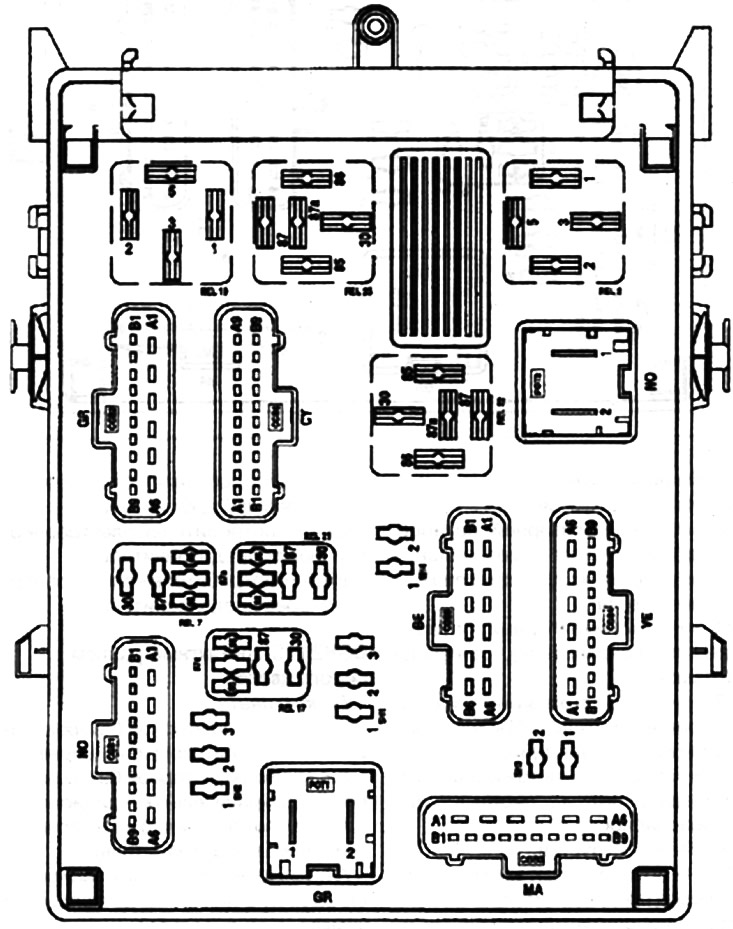

Примечание. Дополнительная коробка с плавкими предохранителями и реле расположена со стороны пассажира перед вещевым ящиком.
