Снятие и установка приборной панели (Renault Laguna 2)

Внимание! К работам с системами подушек безопасности и преднатяжителей ремней безопасности допускаются только опытные работники, прошедшие специальную подготовку.

Внимание! Запрещается проводить какие-либо работы с пиротехническими системами (подушки безопасности и преднатяжители ремней безопасности) вблизи источника тепла или открытого пламени, так как существует опасность их срабатывания.

Примечание. При блокировке ЭБУ подушек безопасности отпирается электрический замок рулевой колонки.

Снятие

Поместите передние сиденья к приборной панели для отворачивания винтов крепления центральной консоли.

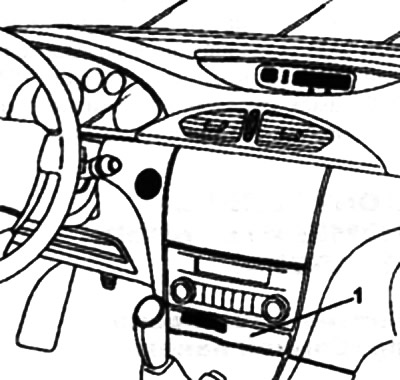

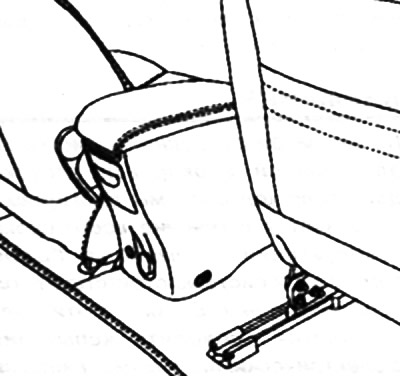

Поместите сиденья в крайнее заднее положение и снимите считывающее устройство карт Renault 1.

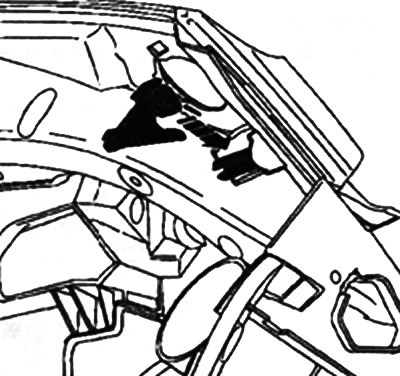

Открутите винты крепления консоли на приборной панели 2.





Снимите:

• центральную консоль;
• автомагнитолу (8 зависимости от комплектации);
• центральный электронный коммуникационный блок (в зависимости от комплектации);
• ЭБУ системой отопления и вентиляции.

Особенности на автомобилях с тросовым приводом заслонок

Снимите:

• декоративную накладку панели управления;
• винты крепления;
• панель управления;

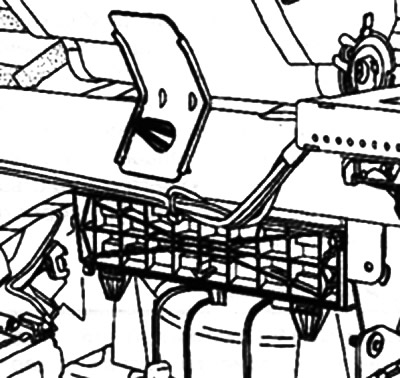

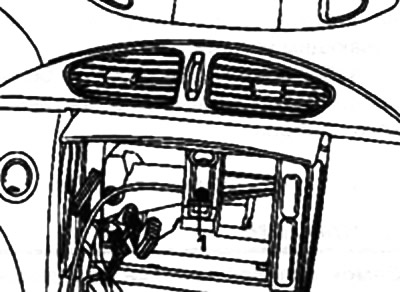

• болт крепления приборной панели 1.

Снимите вынесенный дисплей автомагнитолы или монитор системы навигации Carminat (в зависимости от комплектации), затем высвободите жгут проводов.



Снимите:

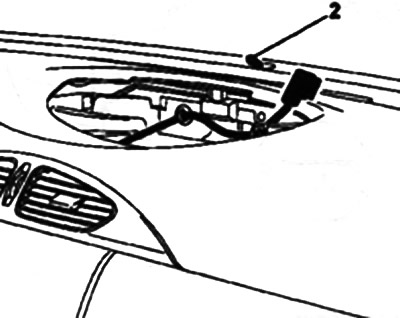

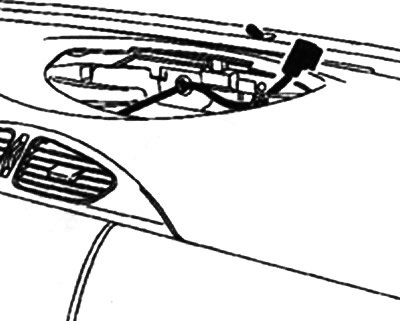

• датчик интенсивности солнечного излучения 2;
• внутреннюю крышку вещевого ящика;
• закрепленную одним винтом;

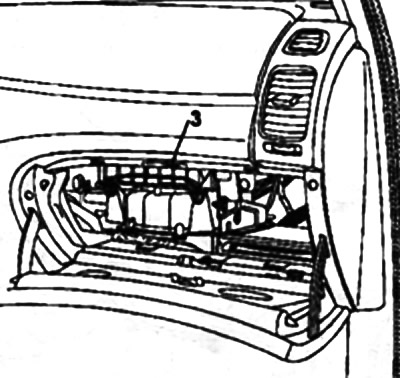

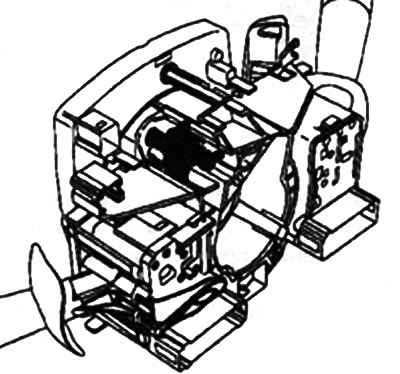

• лампу освещения вещевого ящика, обращая внимание на стержневой контакт 3;
• лампу освещения пространства под приборной панелью.

Разожмите зажим крепления подушки безопасности к балке с помощью ключа на 13 мм или выверните болт крепления (в зависимости от комплектации).

Примечание. Заменяйте держатель при каждом снятии.

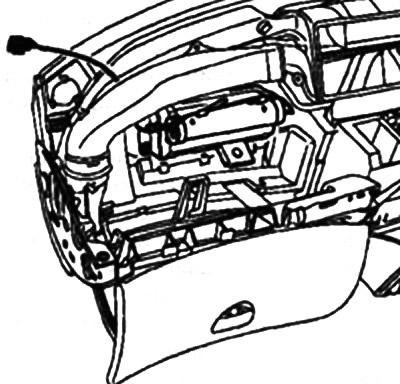

Отсоедините разъем подушки безопасности пассажира, расположенный рядом с дополнительной коробкой с плавкими предохранителями и реле.

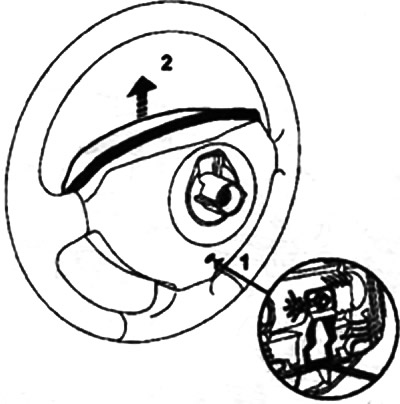

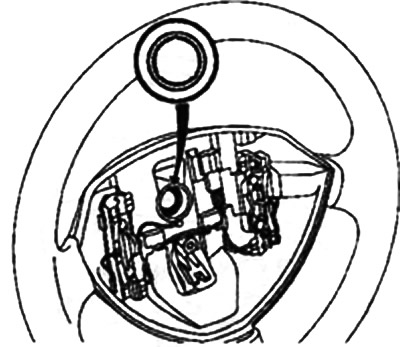

Отсоедините подушку безопасности в рулевом колесе. Для этого вставьте отвертку в отверстие 1 и выньте подушку движением вверх 2.

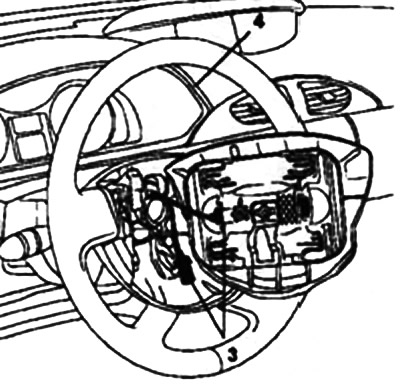

Отсоедините разъемы подушки безопасности в рулевом колесе 3 и разъемы кнопок круиз - контроля (в зависимости от комплектации).



Снимите:

• болт крепления рулевого колеса;
• рулевое колесо после установки колес в положение прямолинейного движения;
• козырек щитка приборов 4;
• облицовочные кожухи рулевой колонки;
• выключатели.

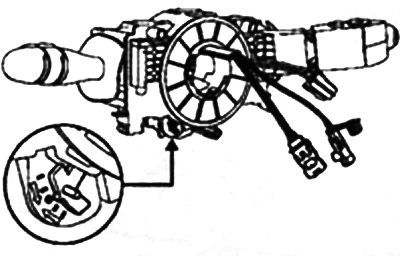

Разъедините разъемы переключателей (стеклоочистителей,управления автомагнитолой и переключателя наружного освещения указателей поворота и противотуманного света), разъемы контактного диска (подушки безопасности и круиз-кон-троля) и датчика угла поворота рулевого колеса.

Перед снятием узла контактного диска отметьте его положение:

• предварительно убедившись, что колеса установлены в положение прямолинейного движения;
• убедившись, что метка «О» на контактном диске располагается напротив указателя.

Выверните болт и выведите узел рулевой колонки.

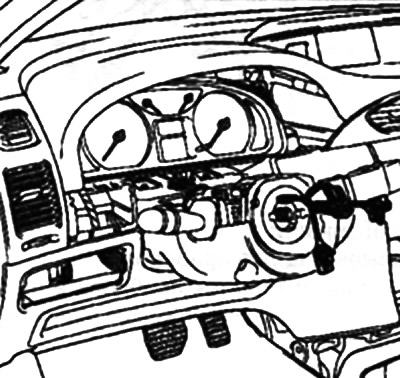

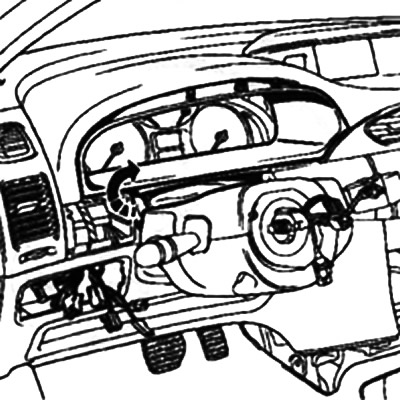

Снимите щиток приборов.



Открутите винт крепления приборной панели 1.



Снимите:

• боковые щитки приборной панели;

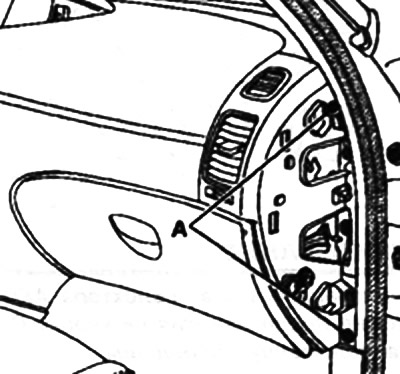

• боковые винты крепления А приборной панели.

Снимите высокочастотные громкоговорители, солнцезащитные козырьки.

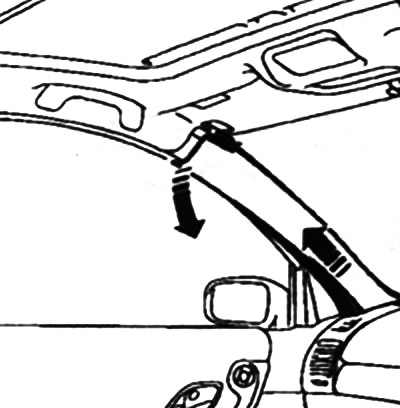

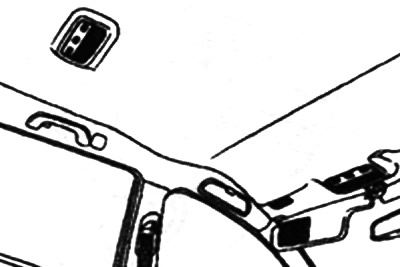

Снимите облицовку стоек ветрового стекла; для этого достаточно оттянуть часть облицовки, чтобы нажать на верхнюю защелку, после чего сместить и снять облицовку.





Отожмите пружинные держатели и снимите приборную панель.

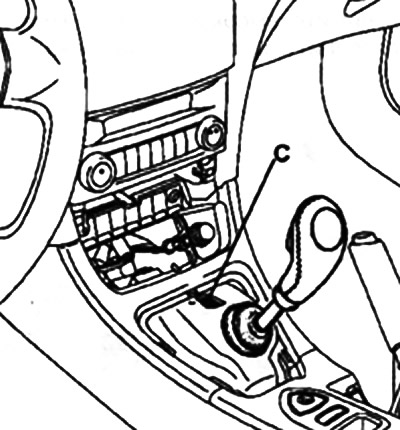

Примечание. Перемещать рычаг селектора АКП можно после нажатия на кнопку С, расположенную перед ним.

Установка

Перед установкой приборной панели уложите и подсоедините жгуты проводов высокочастотных громкоговорителей, дисплея и датчика интенсивности солнечного излучения.





Подсоедините жгут проводов подушки безопасности пассажира.

Особенности контактного диска

Убедитесь, что колеса установлены в положение прямолинейного движения.

Проверьте правильность установки контактного диска, метка «О» контактного диска должна быть напротив указателя.

Особенности козырька щитка приборов

Установите щиток приборов и нижний облицовочный кожух рулевой колонки.

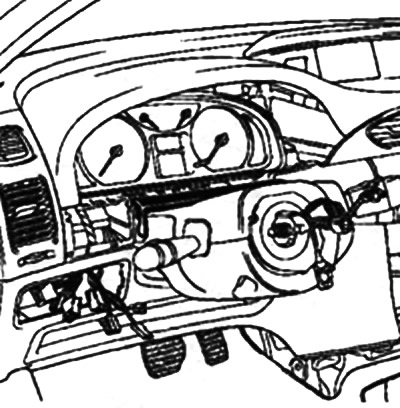

Установите верхний облицовочный кожух, расположив накладку из кожи, как показано на рисунке (см. ниже).



Приложите козырек щитка приборов.

Наклейте липкую ленту верхнего облицовочного кожуха на козырек.

Зафиксируйте козырек на приборной панели.

Особенности рулевого колеса

Внимание! В канавках рулевого колеса имеются специальные направляющие. Рулевое колесо должно свободно входить в канавки. Старайтесь не повредить канавки.

После каждого снятия обязательно замените болт крепления рулевого колеса и затяните его моментом 44 Нм.
