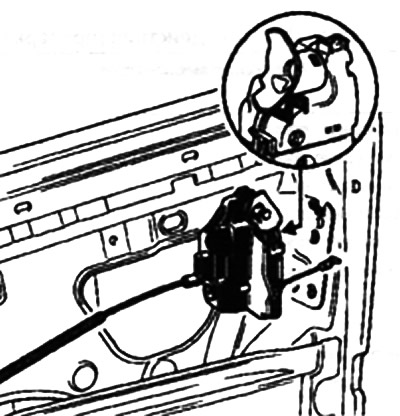

- модификация 8 базовой комплектации (4-контактный разъем) оснащен электрическим замком и датчиком закрывания (автомобили без дверных выключателей);
- модификация 8 полной комплектации (6-контактный разъем) оснащен функцией блокировки внутренних ручек дверей. Эта функция может использоваться в электрической системе обеспечения безопасности детей.
Подключение
Модификация в полной комплектации. левая сторона:
- A. «+» электродвигателя запирания.
- B. «-»электродвигателя запирания.
- C. Концевой выключатель двери.
- D. Концевой выключатель двери.
Модификация в базовой комплектации. правая сторона:
- A. Концевой выключатель двери.
- B. Концевой выключатель двери.
- C. «-»электродвигателя запирания.
- D. «+» электродвигателя запирания.
Модификация в полной комплектации, левая передняя дверь:
- A. «+» электродвигателя запирания.
- B. «-»электродвигателя запирания.
- C. Концевой выключатель двери.
- D. Концевой выключатель двери.
- E. «-»электродвигателя блокировки внутренних ручек дверей или системы обеспечения безопасности детей (задняя дверь).
- F. «+» электродвигателя блокировки внутренних ручек дверей или системы обеспечения безопасности детей (задняя дверь).
(Оригинал публикации на портале: «renaultbook.ru»)
Модификация в полной комплектации, правая передняя дверь:
- A. «+» электродвигателя блокировки внутренних ручек дверей или системы обеспечения безопасности детей (задняя дверь).
- B. «-» электродвигателя блокировки внутренних ручек дверей.
- C. Концевой выключатель двери.
- D. Концевой выключатель двери.
- E. «-» электродвигателя запирания.
- F. «+» электродвигателя запирания.
Модификация в полной комплектации, левая задняя дверь:
- A. «+» электродвигателя запирания.
- B. «-» электродвигателя запирания и системы обеспечения безопасности детей.
- C. Концевой выключатель двери/ выключатель системы обеспечения.
- D. Безопасности детей.
- E. Концевой выключатель двери.
- F. «+» электродвигателя блокировки внутренних ручек дверей системы обеспечения безопасности детей Выключатель системы обеспечения безопасности детей.
Модификация в полной комплектации. правая задняя дверь:
- A. Выключатель системы обеспечения безопасности детей.
- B. «+»электродвигателя блокировки внутренних ручек дверей или системы обеспечения безопасности детей (задняя дверь).
- C. Концевой выключатель двери.
- D. Концевой выключатель двери/ выключатель системы обеспечения.
- E. «-» электродвигателя запирания и системы обеспечения безопасности детей.
- F. «+» электродвигателя запирания.
