В нормальных условиях задний стеклоочиститель работает в прерывистом режиме (с фиксированной временной задержкой между перемещениями щетки).
Очиститель заднего стекла включается при включении передачи заднего хода, если включен очиститель ветрового стекла.

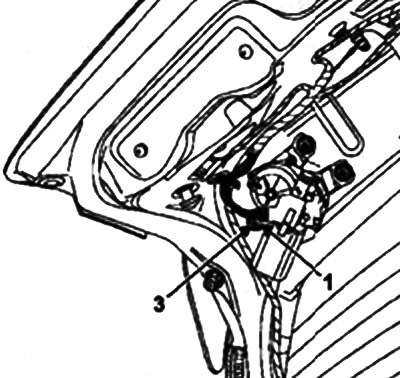

Назначение контактов разъема
1. Электропитание электродвигателя.
2. Электромагнитный реверс торможения электродвигателя.

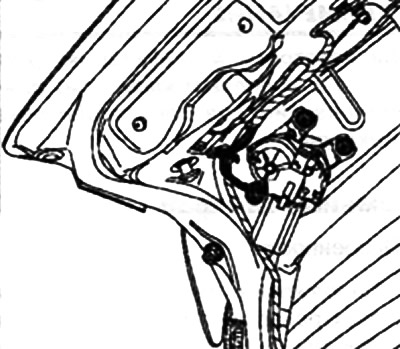

Снятие электродвигателя
(автомобили с кузовом типа «хэтчбек» и «универсал» с неоткрывающимся задним стеклом)
Убедитесь, что электродвигатель стеклоочистителя находится в положении соответствующем исходному положению щетки на заднем стекле. Откройте багажное отделение, отсоедините аккумуляторную батарею.
Снимите:
- обивку багажного отделения;
- рычаг стеклоочистителя;
- болты крепления электродвигателя и разъедините разъем электродвигателя.
[Эта статья взята с веб-сайта: renaultbook.ru]
Установка
Установите электродвигатель на место, соедините разъем электродвигателя, подключите аккумуляторную батарею для установки электродвигателя в положение соответствующее исходному положению щетки на заднем стекле
Зачистите шлицы оси рычага стеклоочистителя.
Поставьте новые гайки и затяните их моментом 12 Н·м.

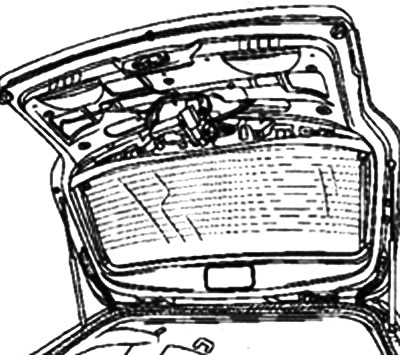

Снятие электродвигателя
(автомобили с кузовом типа «универсал» с открывающимся задним стеклом снятие электродвигателя)
Убедитесь, что электродвигатель стеклоочистителя находится в положении, соответствующем исходному положению щетки на заднем стекле. Отсоедините аккумуляторную батарею.
Снимите:
- обивку багажного отделения;
- рычаг стеклоочистителя;
- болты крепления электродвигателя и разъедините разъем электродвигателя.
Извлеките электродвигатель стеклоочистителя.
Привод стеклоочистителя установлен на заднем открывающемся стекле. Привод можно не снимать с автомобиля.
Установка
Установите электродвигатель на место, соедините разъем электродвигателя, подключите аккумуляторную батарею для приведения электродвигателя в положение, соответствующее исходному положению щетки на заднем стекле

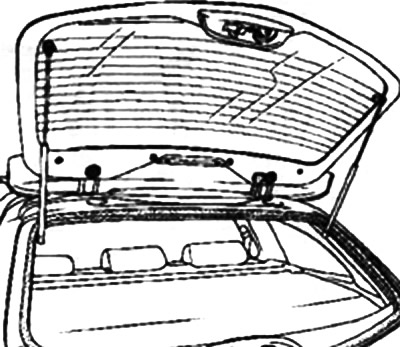

Снятие привода
Привод стеклоочистителя установлен на заднем открывающемся стекле. Снятие привода не представляет сложности.
Установка
Зачистите шлицы оси рычага стеклоочистителя.
Установите новую гайку и затяните ее моментом 12 Н·м.
Примечание. В случае замены открывающегося заднего стекла обязательно отрегулируйте привод:
- если привод расположен слишком низко, угол очистки уменьшается;
- если привод расположен слишком высоко, угол очистки увеличивается.
