Снятие и установка различных датчиков (Renault Symbol 2)

Внимание! Верхний и нижний датчики имеют разные характеристики и невзаимозаменяемы.

Снятие и установка верхнего датчика концентрации кислорода в отработавших газах

Снятие

• отсоедините провод от отрицательной клеммы аккумуляторной батареи;
• снимите корпус воздушного фильтра;

• разъедините контактный разъем датчика и снимите датчик с помощью приспособления Mot. 195 (см. Рисунок 3.96).

Установка датчика проводится в порядке, обратном снятию.

Примечание. Убедитесь, что теплозащитный экран надежно закреплен между датчиком концентрации кислорода и коллектором (чтобы избежать перегрева, который может повлечь за собой разрушение разъема датчика).

Снятие и установка датчика детонации

Датчик детонации установлен в задней стенке блока цилиндров (см. Рисунок 3.105). Процесс снятия и установки датчика изложен в подразделе «Система зажигания».

Снятие и установка датчика температуры поступающего воздуха

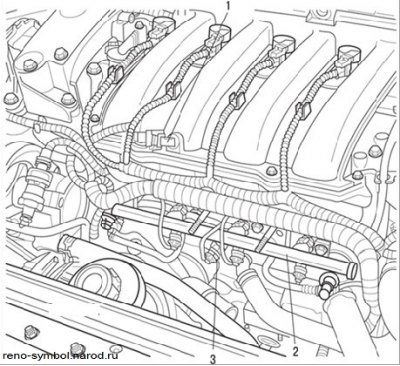

Расположение датчика на двигателе показано на Рисунке 3.97.

Снятие датчика не представляет трудностей. Разъедините контактный разъем и выверните датчик. Установите датчик в порядке, обратном снятию.

Снятие и установка датчика температуры охлаждающей жидкости

Датчик установлен в корпусе термостата. Он представляет собой резистор с отрицательным температурным коэффициентом сопротивления, т.е. при повышении температуры воздуха электрическое сопротивление датчика уменьшается (см. табл. 3.6). Процесс проверки и установки изложен в подразделе «Система охлаждения».

Снятие, установка и проверка потенциометра дроссельной заслонки

Снятие

• снимите корпус дроссельной заслонки, как описано выше;
• отверните винты крепления и снимите потенциометр с корпуса дроссельной заслонки.

Установка

• правильно совместите потенциометр с осью дроссельной заслонки;
• вверните болты крепления потенциометра;
• проверьте сопротивление между контактами потенциометра, которое должно соответствовать приведенным в табл. 3.8 значениям.

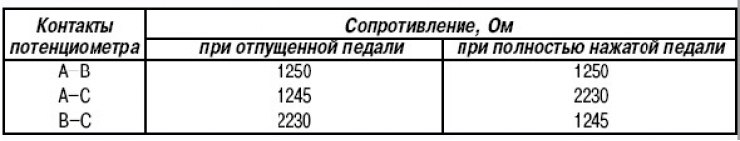

Таблица 3.8. Сопротивление между контактами потенциометра в зависимости от положения педали акселератора

Снятие и установка датчика положения коленчатого вала

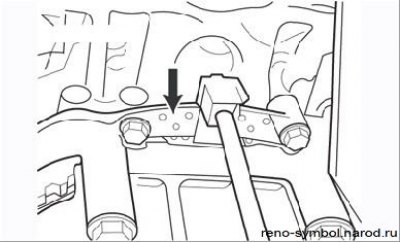

Датчик положения коленчатого вала располагается сверху картера сцепления с левой стороны блока цилиндров двигателя (Рисунок 3.107).

Снятие

• снимите корпус воздушного фильтра;
• отсоедините от датчика контактный разъем;
• выверните болты крепления и снимите датчик.

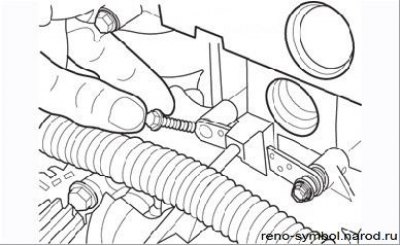

Установка проводится в порядке, обратном снятию, при этом обратите внимание на фасонные болты крепления (Рисунок 3.108), которые нельзя заменять другими, так как может нарушиться зазор между датчиком и зубьями маховика.
