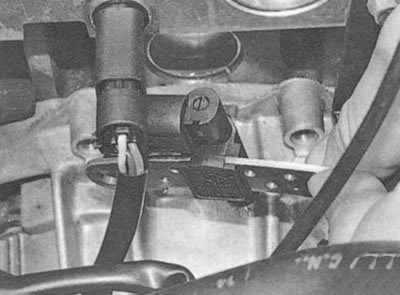

Датчик верхней мертвой точки и частоты вращения коленчатого вала, состоящий из магнита и обмотки, установлен сверху на картере сцепления.
При возникновении неисправности в цепи датчика двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте датчик и зубчатый венец на отсутствие зубьев, биение или другие повреждения.
Вам потребуются: ключ «на 10», тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Разъедините колодку жгута проводов датчика.

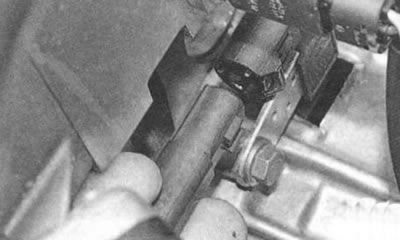

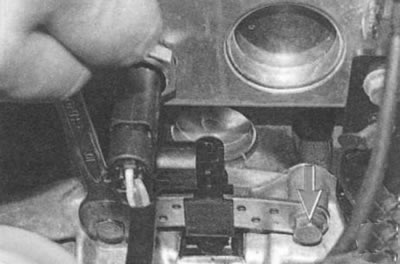

3. Выверните два болта крепления датчика...
4. ...и снимите датчик.
5. Установите датчик верхней мертвой точки и частоты вращения коленчатого вала в последовательности, обратной снятию.
Примечание. Для того чтобы убедиться в корректности работы системы впрыска топлива после замены датчика верхней мертвой точки и частоты вращения коленчатого вала или маховика, необходимо с помощью специального прибора выполнить проверку, которая включает в себя следующее:
- замедление автомобиля с прекращением подачи топлива на II, III, IV или V передаче при частоте вращения 3500-3000 мин⁻¹ не менее 2 с;
- повторное замедление с прекращением подачи топлива на II, III, IV или V передаче при частоте вращения двигателя 2400-2000 мин⁻¹ не менее 3 с;
- проверку наличия кодов неисправностей и в случае необходимости устранение неисправностей;
- стирание кодов.

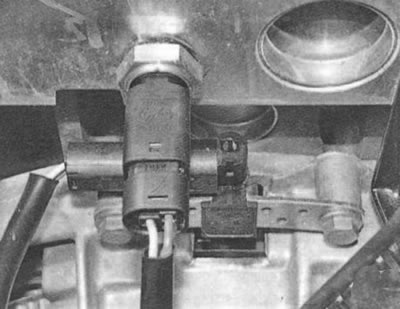

Датчик температуры охлаждающей жидкости установлен в торце головки блока цилиндров со стороны 1-го цилиндра.
Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. ЭБУ обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.
Вам потребуются: ключ «на 21», отвертка с плоским лезвием, тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

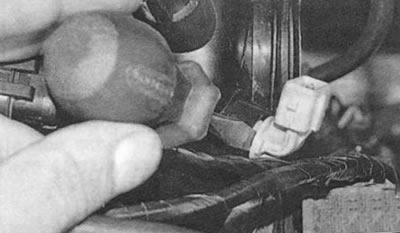

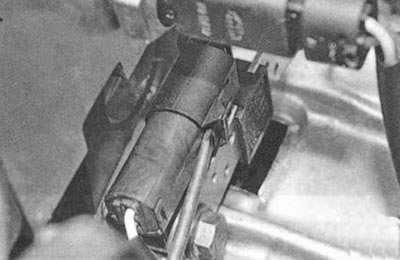

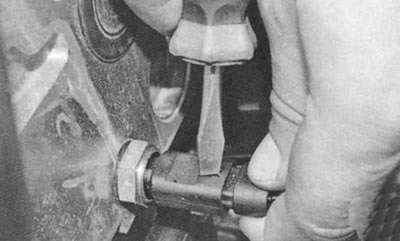

3. Отожмите отверткой фиксатор...

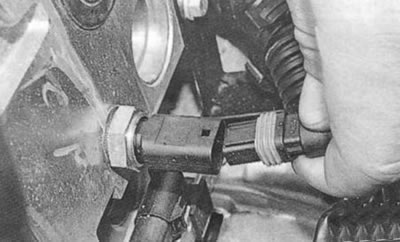

4. ...и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

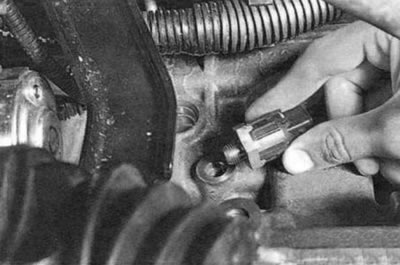

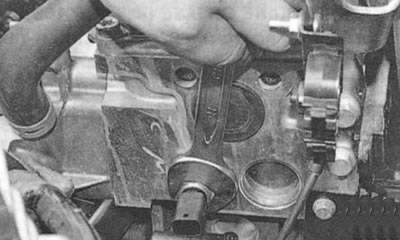

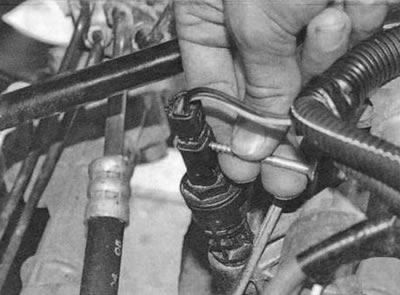

5. Ослабьте ключом затяжку датчика и выверните его рукой.
6. Установите детали в порядке, обратном снятию.
7. Залейте охлаждающую жидкость.
Датчик положения дроссельной заслонки представляет собой потенциометр, который установлен на оси дроссельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому ЭБУ определяет степень открытия дроссельной заслонки.
При нарушении работы двигателя на холостом ходу или ухудшении разгонной динамики проверьте датчик и его разъем.
Вам потребуются: ключ TORX Т20, тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

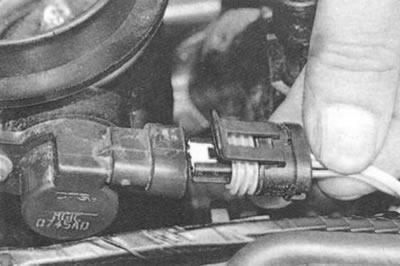

3. Отожмите фиксатор и отсоедините от датчика колодку жгута проводов.

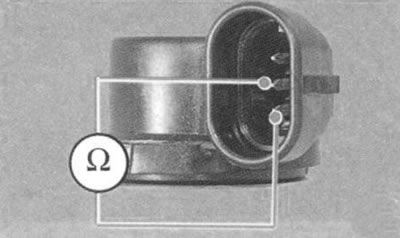

4. Подсоедините тестер к выводам «В» и «С» датчика в режиме измерения сопротивления.

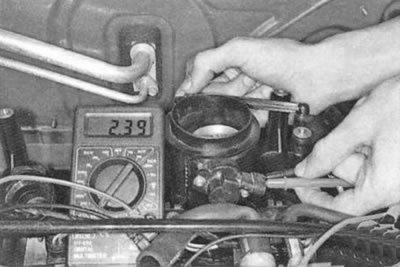

5. Измерьте сопротивление на выводах датчика при полностью закрытой дроссельной заслонке. Оно должно составлять 2,3-2,4 кОм.

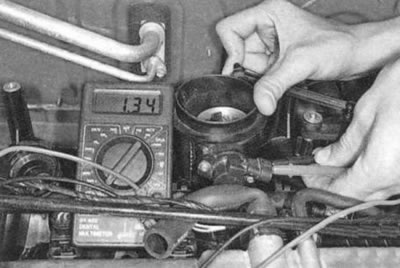

6. Поверните рукой дроссельную заслонку до полного ее открытия и снова измерьте сопротивление. Оно должно быть равно 1,3-1,4 кОм.

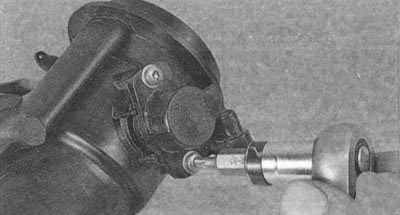

7. Для замены датчика выверните два болта его крепления (для наглядности показано на снятом дроссельном узле)...

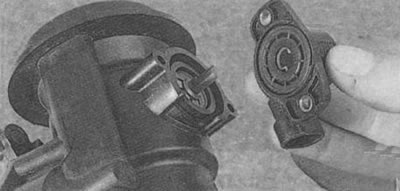

8. ...и снимите датчик положения дроссельной заслонки.
9. Установите детали в порядке, обратном снятию.
Датчик абсолютного давления (разрежения) во впускной трубе установлен на впускной трубе. Датчик фиксирует изменение давления (разрежения) во впускной трубе в зависимости от изменения нагрузки и частоты вращения коленчатого вала двигателя и преобразует их в напряжение выходного сигнала. В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступившего в двигатель.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

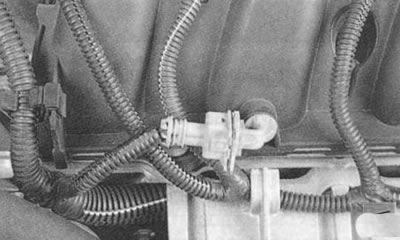

2. Отожмите фиксатор...
3. ...и отсоедините колодку жгута проводов от датчика.

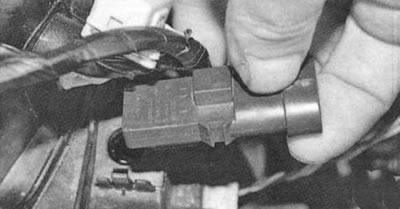

4. Аккуратно снимите датчик абсолютного давления, преодолевая сопротивление уплотнительных резиновых колец (штуцер датчика установлен с натягом в отверстии впускной трубы).
5. Установите датчик в порядке, обратном снятию.
Датчик температуры воздуха во впускной трубе установлен на впускной трубе рядом с дроссельным узлом. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика электронный блок управления регулирует количество впрыскиваемого топлива.
Примечание.
- На двигателе К4М датчик температуры воздуха во впускной трубе установлен на ресивере рядом с термоэкраном и снимается аналогично.
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

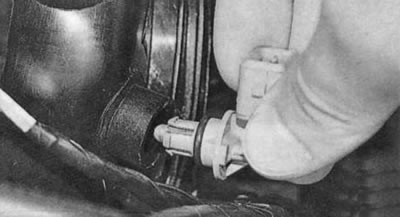

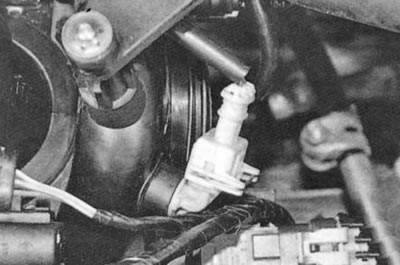

3. Отсоедините колодку жгута проводов от датчика, сжав пальцами пружинный фиксатор.
4. Подденьте отверткой...

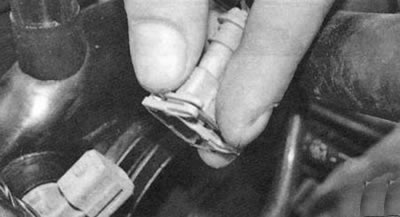

5. ...и снимите датчик.
6. Установите датчик в порядке, обратном снятию.

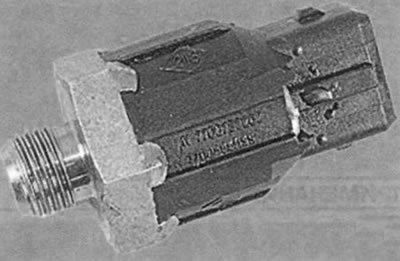

Датчик детонации, прикрепленный к блоку цилиндров между 2-м и 3-м цилиндрами, улавливает аномальные вибрации (детонационные удары) в двигателе.
Работу по замене датчика удобнее выполнять на автомобиле, установленном на подъемнике, так как сверху доступ к датчику затруднен.
Вам потребуется ключ «на 24».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

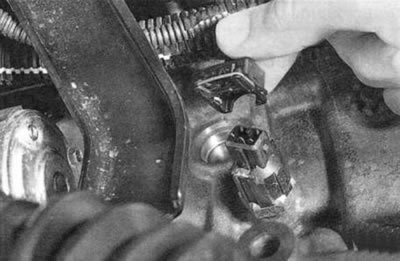

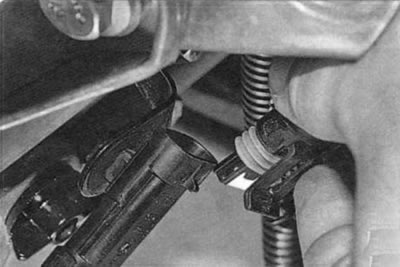

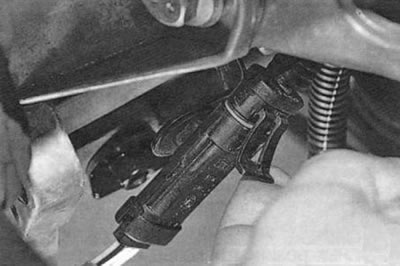

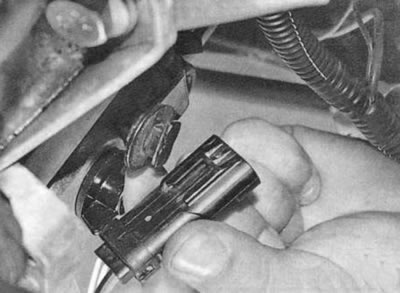

2. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов.

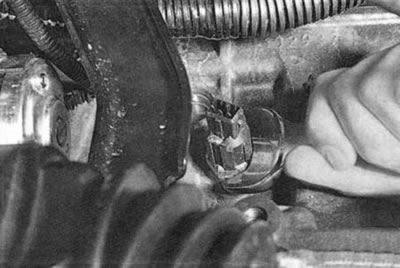

3. Выверните датчик детонации...
4. ...и снимите его.
5. Установите детали в порядке, обратном снятию.
Управляющий датчик концентрации кислорода (лямбда-зонд) установлен на выпускном коллекторе. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеренную величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, ЭБУ управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.
Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься.
Полезные советы:
Поскольку датчик концентрации кислорода является ключевым компонентом системы очистки отработавших газов, необходимо использовать только высококачественные запчасти. Во избежание повреждения датчик необходимо устанавливать и демонтировать только с помощью соответствующих инструментов. Если датчик используется повторно, резьбу необходимо обработать специальной монтажной пастой. При этом следует избегать попадания пасты на защитную трубку, так как это может привести к сбоям в работе датчика. Новые датчики концентрации кислорода ведущих производителей заранее обработаны пастой. Наконец, нужно соблюдать указанный производителем момент затяжки, обычно составляющий от 40 до 60 Н·м. Датчик концентрации кислорода требуют осторожного обращения во избежание механических повреждений (например, из-за падения). Поскольку датчик всасывает эталонный воздух через корпус, его нельзя обрабатывать контактным спреем или смазкой. При промывке двигателя и днища датчик и разъем следует тщательно накрыть. При прокладке кабелей необходимо избегать контакта с горячими частями двигателя и трущимися деталями.
Вам потребуются: ключи «на 10», «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

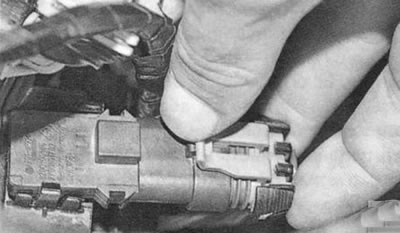

2. Отожмите фиксатор...

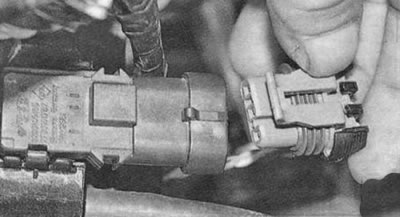

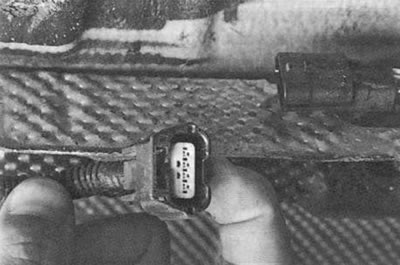

3. ...и разъедините колодку жгута проводов.
4. Снимите колодку с кронштейна, сдвинув ее вперед.

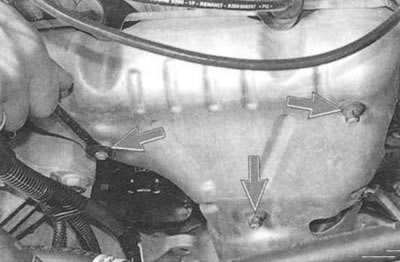

5. Отверните три гайки...

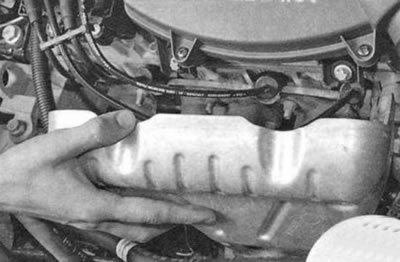

6. ...и снимите термоэкран.
(Статья перепечатана с веб-сайта: «renaultbook.ru»)

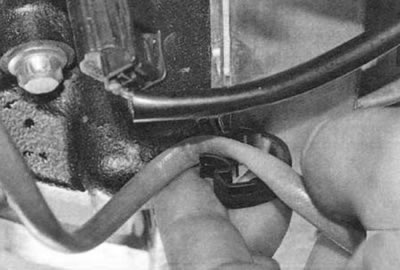

7. Извлеките провод из держателя.

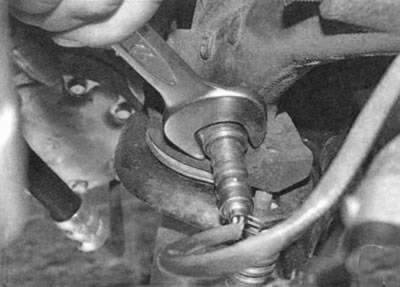

8. Ослабьте затяжку...

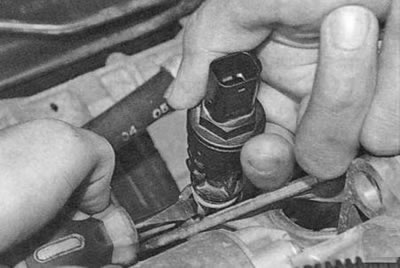

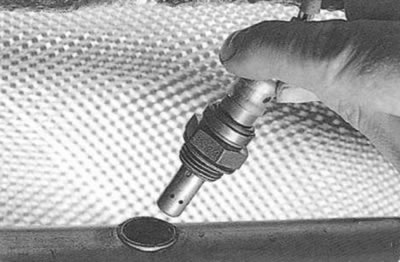

9. ...и выверните датчик из выпускного коллектора.
10. Установите датчик в порядке, обратном снятию.
Диагностический датчик концентрации кислорода установлен после каталитического нейтрализатора. Работает по тому же принципу, что и управляющий датчик. Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на наличие кислорода в отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.
Вам потребуется ключ «на 22».

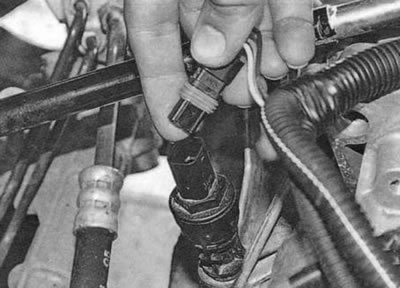

1. Отжав фиксатор, отсоедините колодку жгута проводов от диагностического датчика.

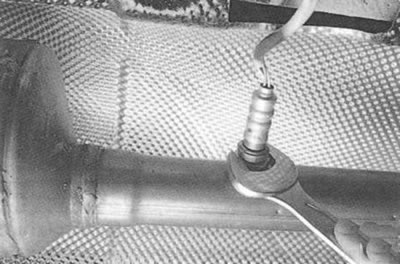

2. Ослабив затяжку...

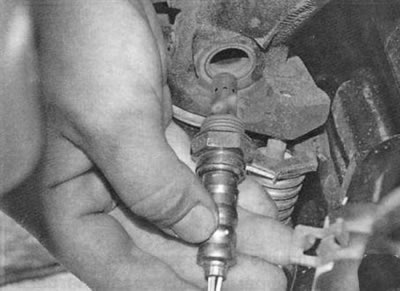

3. ...выверните датчик.
4. Установите датчик в порядке, обратном снятию.
Датчик скорости автомобиля установлен на коробке передач и представляет собой датчик Холла. Он выдает на электронный блок управления двигателем импульсный сигнал, пропорциональный частоте вращения ведущих колес.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отожмите фиксатор...
3. ...и отсоедините колодку жгута проводов от датчика скорости.

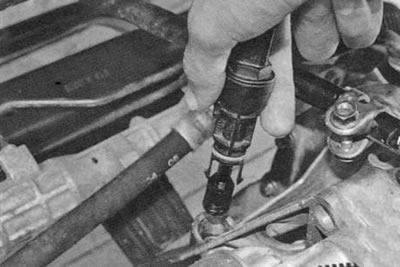

4. Аккуратно подденьте отверткой датчик...
5. ...и извлеките его из картера коробки передач.
6. Установите датчик скорости в порядке, обратном снятию.
