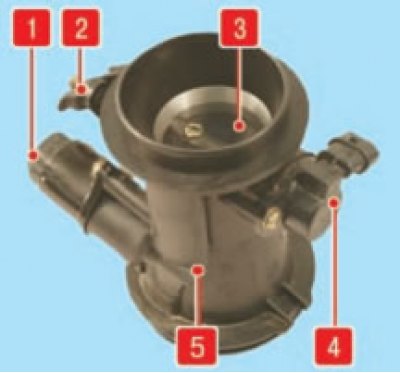

Дроссельный узел: 1 - регулятор холостого хода; 2 - рычаг привода дроссельной заслонки; 3 - дроссельная заслонка; 4 - датчик положения дроссельной заслонки; 5 - корпус дроссельного узла
Корпус дроссельной заслонки и привод регулятора холостого хода (двигатель K4J)
Моменты затяжки
- Болты крепления корпуса дроссельной заслонки — 15 Нм
- Болты крепления фильтра — 9 Нм
Снятие корпуса дроссельной заслонки
1. Отсоедините аккумуляторную батарею.

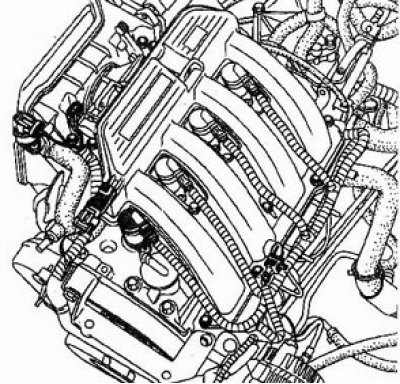

2. Снимите воздушный фильтр.
3. Отсоедините трос акселератора и разъем датчика положения дроссельной заслонки.

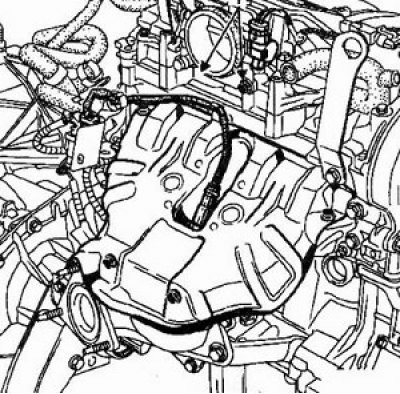

4. Отверните два болта (1) крепления корпуса заслонки.
Снимите корпус, при установке необходимо использовать новую прокладку.
5. Установка проводится в обратном порядке. Для облегчения установки прокладки корпуса приклейте ее консистентной смазкой.
Снятие привода регулятора холостого хода
1. Отсоедините разъем привода.
2. Снимите трубку системы рециркуляции отработавших газов.
3. Отверните три болта крепления привода.
4. Установка проводится в обратном порядке. Правильно устанавливайте уплотнительное кольцо.
