Масляный насос (Renault Espace III)

Снятие

• Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
• Поднимите переднюю часть автомобиля.
• Установите под двигатель поддон для сбора моторного масла.
• Слейте моторное масло.
• Грузоподъемным механизмом приподнимите двигатель так, чтобы его вес воспринимался грузоподъемным механизмом.
• Снимите пластину, расположенную между двигателем и коробкой передач.
• На автомобиле с двигателем F3R 768 опустите подмоторную раму на 50 мм.
• Выверните болты крепления масляного поддона и отделите его от блока цилиндров.
• Снимите масляный поддон и прокладку.
• Выверните болты крепления масляного насоса и снимите его.

Разборка и проверка

• Выверните болты крепления сетчатого фильтра и снимите его.
• Достаньте шестерни из корпуса масляного насоса
• Проверьте шестерни, гнезда для шестерен в корпусе насоса и приваленную поверхность для установки сетчатого фильтра на отсутствие рисок, царапин и износа.
• Установите шестерни в корпус масляного насоса.
• Используя металлическую линейку и Щуп, проверьте зазоры между шестернями и корпусом масляного насоса (см. значения в «Технических характеристиках»).
• Используя металлическую линейку и щуп, проверьте торцевой зазор шестерен масляного насоса.

Внимание. Если зазоры превышают допустимые значения или на элементах насоса имеются риски или царапины, замените масляный насос в сборе.

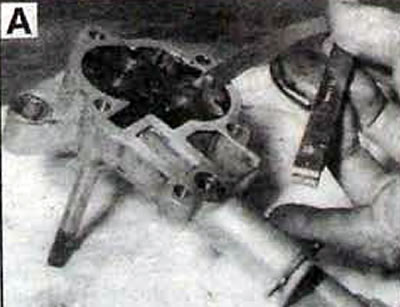

Рис. 1.80. Проверка зазора между шестерней и корпусом масляного насоса

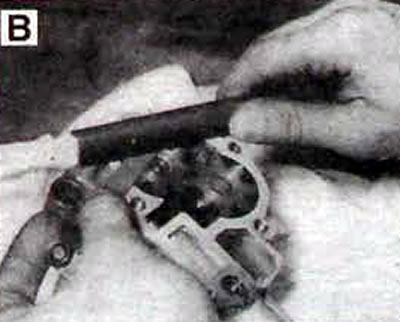

Рис. 1.81. Проверка торцевого зазора шестерен масляного насоса

• Моторным маслом смажьте шестерни и привалочную поверхность корпуса насоса для установки сетчатого фильтра.
• Установите шестерни в корпус масляного насоса и сетчатый фильтр и закрепите его болтами, затянув их требуемым моментом.
• Снимите штифт крепления пробки редукционного клапана (рис. 1 82).

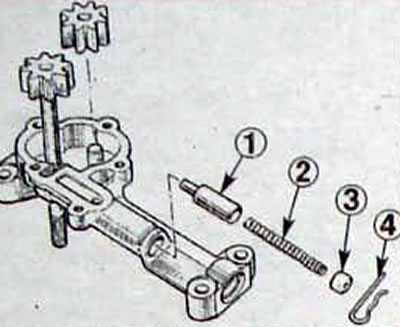

Рис. 1.82. Редукционный клапан масляного насоса: 1 - поршень; 2 - пружина; 3 - пробка; 4 - штифт

• Достаньте из корпуса масляного насоса пробку, пружину и поршень.
• Проверьте поршень и его гнездо на отсутствие рисок, царапин и износа.
• Смажьте поршень и пружину и установите их в корпус масляного насоса.
• Установите пробку и закрепите ее штифтом.

Установка

• Очистите посадочные поверхности масляного поддона и блока цилиндров.
• На двигателе F3R 728 убедитесь в наличии гнезда центрирования на валу насоса (рис. 1.83).

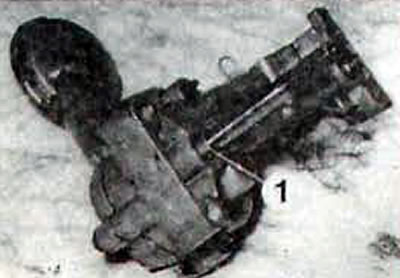

Рис. 1.83. Расположение гнезда (1) центрирования на валу масляного насоса двигателя F3R 728

• Установите масляный насос и закрепите болтами, затянув их требуемым моментом (рис. 1.84, 1.85).

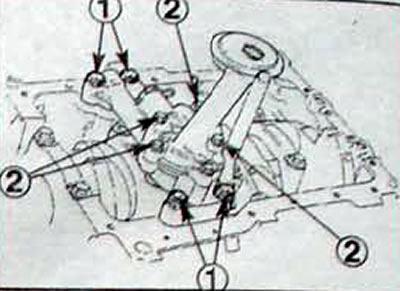

Рис. 1.84. Крепление масляного насоса на двигателе F3R 728: 1 - болты крепления масляного насоса к блоку цилиндров; 2 - болты крепления сетчатого фильтра к масляному насосу

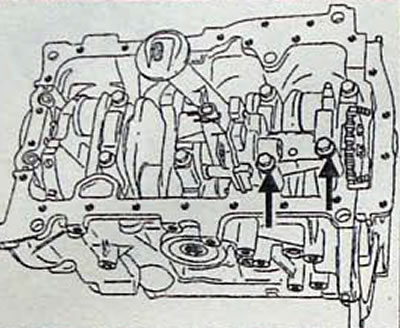

Рис. 1.85. Расположение болтов крепления масляного насоса на двигателе F3R 768

• Установите масляный поддон с новой прокладкой и закрепите болтами, затянув их требуемым моментом.
• Дальнейшая установка проводится в последовательности, обратной снятию.
• Залейте в двигатель масло.

Внимание. Для заполнения системы смазки моторным маслом до запуска двигателя, отсоедините разъем от инерционного датчика удара и в течение 30 с проворачивайте коленчатый вал двигателя стартером.
