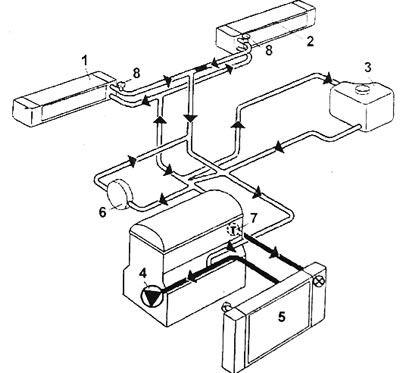

Рис. 1.86. Схема системы охлаждения двигателя F3R: 1 - правый радиатор отопления салона; 2 - левый радиатор отопления салона; 3 - расширительный бачок; 4 - водяной насос; 5 - радиатор двигателя; 6 - система подогрева дроссельного узла; 7 - выходной шланг двигателя и термостат; 8 - пробки удаления воздуха
- Кроме замены охлаждающей жидкости в предписанных интервалах, обслуживание ограничено проверкой уровня охлаждающей жидкости в расширительном бачке.
- Снимите пробку с расширительного бачка
- Установите соответствующий контейнер под соединением шланга нижнего бачка радиатора.
- Отсоедините шланг от нижнего бачка радиатора и слейте охлаждающую жидкость.
- Отверните пробки удаления воздуха на радиаторе и шлангах подвода к радиаторам системы отопления (рис. 1.88).

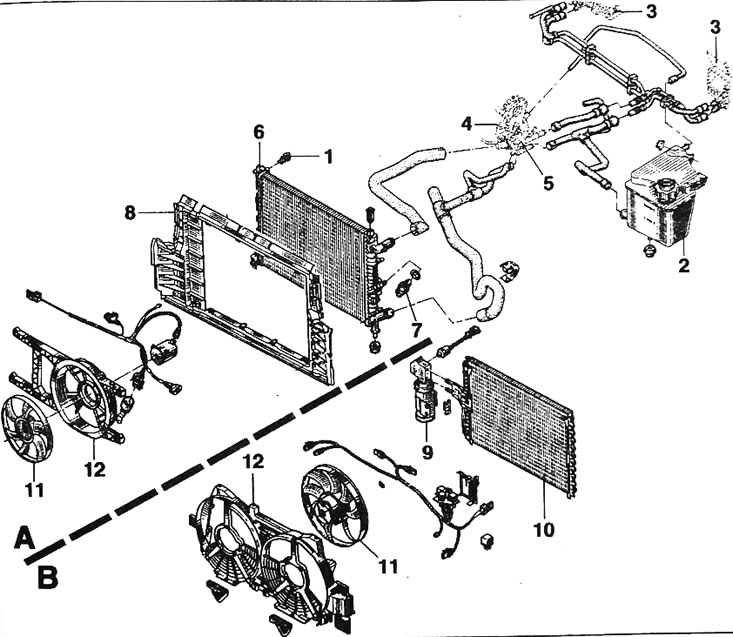

Рис. 1.87. Элементы системы охлаждения двигателя: А - без системы кондиционирования воздуха; В - с системой кондиционирования воздуха; 1 - пробка удаления воздуха на радиаторе; 2 - расширительный бачок; 3 - радиатор отопления салона; 4 - головка цилиндров; 5 - корпус термостата; 6 - радиатор; 7 - термодатчик; 8 - патрубок; 9 - бачок для хладагента; 10 - конденсор; 11 - вентилятор с электрическим приводом; 12 - кожух вентилятора с электрическим приводом

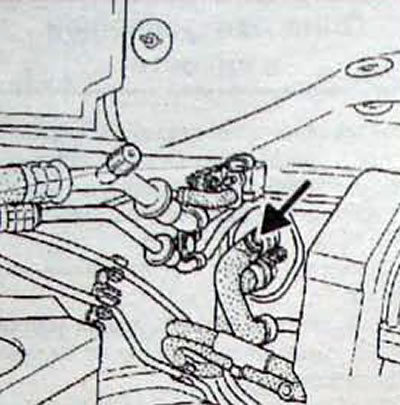

Рис. 1.88. Расположение пробки удаления воздуха
