Система тяг и рычагов управления механизмом переключения передач — переборка (Рено Espace I и II, 1984-1996) - «Трансмиссия/Коробка передач»

1. На иллюстрации 4.1а показаны компоненты механизма переключения, передач, установленного на моделях, начиная с 1987 года выпуска. Похожие детали использовались и на более ранних моделях, с отличием крепления системы тяг и рычагов (8) (см. иллюстрацию 4.1b) и отсутствием механизма блокировки заднего хода.

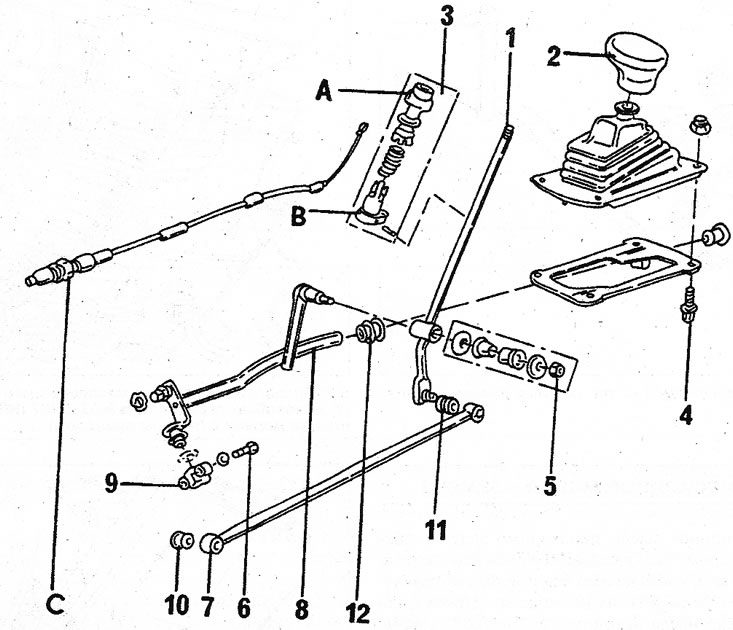

4.1а Схема сборки механизма на современных моделях. Компоненты А, В и С относятся к блокировочному механизму переключения 1. Рычаг переключения передач; 2. Ручка рычага переключения передач; 3. Блокирующий механизм переключения; 4. Болт, 15 Нм.; 5. Мелкие детали; 6. Болт, 15 Нм.; 7. Система тяг и рычагов; 8. Система тяг и рычагов; 9. Держатели системы тяг и рычагов; 10. Уплотнительная втулка системы тяг и рычагов; 11. Уплотнительная втулка системы тяг и рычагов; 12. Уплотнительная втулка системы тяг и рычагов; А Кнопка управления; В Упор кожуха тросика; С Тросик переключения передач

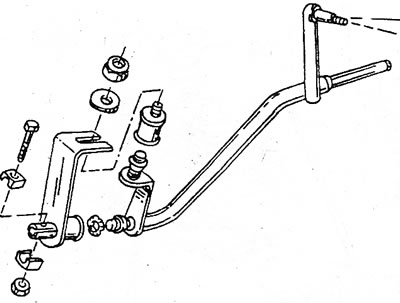

4.1b Расположение одной из тяг на более ранних моделях

2. Блокировочный механизм предотвращает случайное включение заднего хода при переключении со второй передачи на третью. Блокировочный механизм приводится тросиком.

3. При разборке системы можно заменить уплотнительные втулки 10, 11 и 12. Смажьте систему тяг и рычагов. Также смажьте внутреннюю поверхность уплотнительных втулок и вкладыш подшипника (8).
