Снятие и установка механизма переключения передач (Renault Symbol 1)

Порядок снятия:

установите автомобиль на подъемник или приподнимите переднюю часть автомобиля и установите страховочные опоры под кузов;

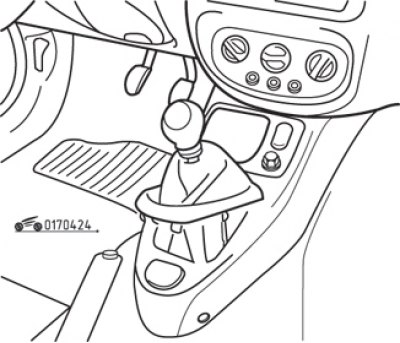

Рис. 4.24. Снятие чехла рукоятки рычага переключения передач

в салоне автомобиля аккуратно отсоедините чехол рычага переключения передач от консоли (рис. 4.24);

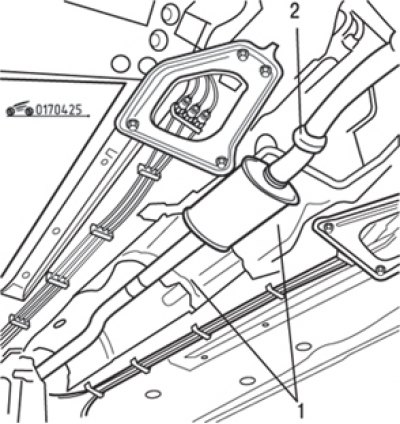

Рис. 4.25. Снятие крепления теплоизоляционных щитков (1) и хомута (2), соединяющего переднюю и заднюю части системы выпуска отработавших газов

снимите теплоизоляционные щитки под автомобилем и отсоедините заднюю часть системы выпуска отработавших газов от передней части (рис. 4.25). Подоприте стойкой заднюю часть системы;

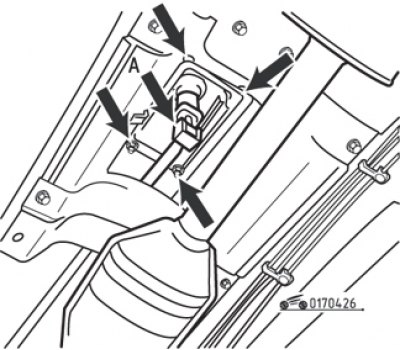

Рис. 4.26. Снятие корпуса рычага переключения передач: А – гайка штока переключения; стрелками показаны четыре гайки крепления корпуса к полу кузова

отверните гайку, снимите шайбу и отсоедините шток переключения передач от нижней части рычага переключения передач. Отверните четыре гайки крепления к полу корпуса рычага переключения передач и опустите его вниз (рис. 4.26);

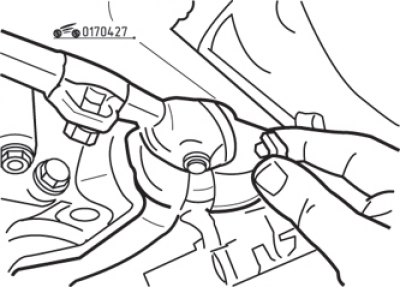

Рис. 4.27. Узел крепления штока переключения передач

отогните резиновый чехол, отверните болт в передней части штока, снимите шайбу и втулку (рис. 4.27). Запомните расположение деталей (рис. 4.28). Снимите шток с коробки передач;

Рис. 4.28. Детали крепления штока переключения передач: 1 – болт; 2 – гайка; 3 – втулка

перед снятием вилки механизма пометьте ее положение относительно штока, ослабьте болт хомута и отсоедините вилку;
осмотрите детали - изношенные или поврежденные замените.

Порядок установки:

смажьте шарнирные соединения рычага переключения передач и ось тяги привода переключения передач смазкой 33 Medium;
установите вилку на шток, как отмечено при снятии, и надежно затяните хомут;
если устанавливаете новые детали, то при установке вилки на шток проследите, чтобы было видно примерно 7–8 мм рифленой части вилки; вилка должна быть обращена выступающей частью в сторону коробки передач;
присоедините вилку к рычагу коробки передач, установите втулку, болт и гайку;
оставшиеся операции выполните в порядке, обратном снятию;
проверьте и отрегулируйте механизм переключения передач.
