Моменти затезања за скидање и уградњу разводног ланца
Уклањање
Уклоните склоп мотора са мењачем.
Поставите мотор на постоље за монтажу и демонтажу. Испустите уље из мотора.
Уклоните погонски каиш додатне опреме.
Одвојите ожичење (1) соленоидног вентила за подешавање фазе брегастог вратила.
Уклони:
- вијак (2) за причвршћивање електромагнетног вентила фазног регулатора брегастог вратила;
- електромагнетни вентил регулатора фазе брегастог вратила (3).
Поставите држач замајца (4) погонског диска на блок цилиндра.
Уклоните ременицу радилице и бочну заптивку.
Уклоните монтажне завртње поклопца зупчастог ремена, пазећи на њихов положај.
Уклоните поклопац зупчастог ремена помоћу сепаратора зупчастог ремена са силиконским заптивкама. (Mot. 1716) (5).
Скините поклопац зупчастог ремена (6).
Уврните монтажни вијак ременице радилице са одстојником (који не би требало да покрива ознаку на зупчаној ременици радилице) на крај радилице.
Уклоните држач замајца.
Глатко окрените радилицу у смеру казаљке на сату (гледано са стране зупчастог ремена) тако да се ознаке (7) на зупчастим ременицама брегасте осовине поравнају са ознакама (8) на поклопцу главе цилиндра и уверите се да је ознака (9) на зупчаста ременица радилице је у доњем вертикалном положају.
Уградите браву замајца.
Отпустите монтажни вијак ременице радилице.
Притисните затезач разводног ланца.
Уметните металну шипку (10) у затезач да бисте олабавили ланац.
Уклони:
- вијци за монтажу затезача разводног ланца (11);
- затезач разводног ланца (12).
Уклони:

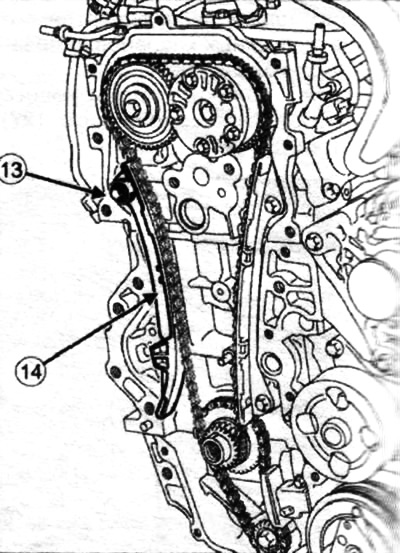

- монтажни вијак (13) пригушивача разводног ланца;
- пригушивач разводног ланца (14).
Уклони:

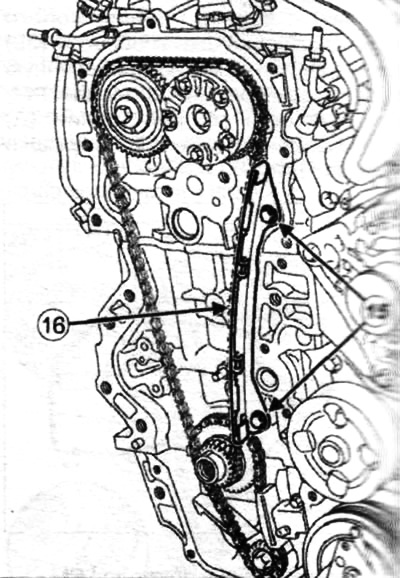

- вијци (15) за причвршћивање вођице разводног ланца;
- папуча за разводни ланац (16).
 |  |
Уклоните разводни ланац (17).
Припрема за уградњу
Очистите спојне површине кућишта разводног механизма растварачем за површине за спајање.
Уклоните све остатке пластичном лопатицом.
Завршите чишћење спојних површина помоћу точка за спајање.
Користите средство за чишћење површина за чишћење:
- спојну површину поклопца разводног механизма на блоку цилиндра и глави цилиндра;
- поклопац погона разводног механизма.
Делови који се морају заменити:
- вијак за причвршћивање ременице радилице;
- пригушивач затезача разводног ланца;
- затезач разводног ланца;
- разводни ланац;
- бочна заптивка радилице;
- пригушивач разводног ланца.
Инсталација
Проверите:
- тако да су ознаке (18) на поклопцу главе цилиндра поравнате са ознакама на зупчаним ременицама брегастог вратила;
- тако да ознака на зупчаној ременици радилице (19) буде окренута вертикално надоле.
Поставите клип 1. цилиндра у ТДЦ.
Инсталирајте нови ланац тако што ћете поравнати ознаке разводног ланца (21) са ознакама на сваком ланчанику.
Инсталирај:
- нове вођице разводног ланца;
- вијци за монтажу вођице разводног ланца.
Затегните монтажне завртње вођице разводног ланца потребним обртним моментом од 25 Нм.
Инсталирај:
- нови затезач разводног ланца;
- вијци за причвршћивање затезача разводног ланца.
Затегните завртње затезача разводног ланца на наведени обртни момент од 10 Нм. Након уклањања металне шипке (28), откључајте затезач разводног ланца.
Уврните стари вијак за монтажу ременице радилице са одстојником (који не би требало да покрива ознаку на зупчаној ременици радилице) на крај радилице. Уклоните држач замајца.
Окрените радилицу за два обртаја у смеру казаљке на сату (гледано са стране разводног погона).
Проверите:
- тако да ознаке на ланчаницима брегасте осовине буду у равни са ознакама на кућишту лежаја брегасте осовине (29);
- тако да ознака на зупчаној ременици радилице буде окренута вертикално надоле (30).
Закључајте замајац или погонски диск помоћу браве замајца. Уклоните стари вијак за монтажу ременице радилице и одстојник. Уклоните држач замајца.
Нанесите руб од силиконског заптивача пречника 4 мм око периметра поклопца зупчастог ремена (31).
Инсталирај:
- поклопац погона разводног механизма;
- вијци за причвршћивање поклопца зупчастог ремена.
Затегните приказаним редоследом на наведени обртни момент:
- вијци за монтажу поклопца зупчастог ремена М5 7 Нм;
- вијци за монтажу поклопца зупчастог ремена МБ 25 Нм;
- вијци за монтажу поклопца зупчастог ремена М10 55Нм;
- вијци за монтажу поклопца зупчастог ремена М12 75 Нм.
Уградите уљну заптивку радилице на страни разводног погона.
Закључајте замајац или погонски диск помоћу браве замајца. Уградите ременицу на радилицу. Уклоните држач замајца.
Инсталирајте све делове обрнутим редоследом.
