Мотор К4М
Искључите конекторе:
- кабелски свежањ од сензора температуре ваздуха (12);
- каблови завојнице за паљење (13);
- сензор детонације (14);
- сензор притиска уља (15);
- компресор клима уређаја (16);
- везе каблова за мотор/систем за убризгавање (17).
Одвојите свежањ ожичења од усисног разводника.
Мотор M4R
Искључите конекторе:
- R67 струјни кругови између каблова предњег возила и снопа ожичења мотора (12);
- R20 струјни кругови између снопа мотора и свежња система за паљење (13);
- R24 струјни кругови између снопа мотора и кабла система за убризгавање (14);
- сензор положаја брегасте осовине (15);
- сензор температуре расхладне течности (16);
- сензор детонације (17);
- сензор температуре ваздуха (18);
- сензор притиска уља (19);
- сензор нивоа уља (20);
- компресори клима уређаја (21);
- сензор притиска расхладног система (22);
- електромагнетни вентил за прочишћавање адсорбера (23);
- вишенаменски прекидач (24);
- сензор брзине улазног вратила мењача (25);
- хидраулични разводник аутоматског мењача (26);
- ЕЦУ аутоматског мењача (27).
Уклони:
- матица за причвршћивање жице за напајање стартера (20);
- причврсну матицу (21) жице покретачког кола стартера.
Одврните матицу (22) жице за напајање генератора.
Одвојите свежањ ожичења (23) од генератора.

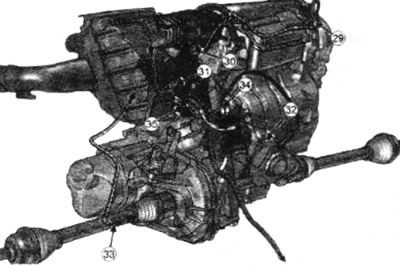

Искључите конекторе:
- сензор притиска (29);
- тело лептира за гас (30);
- сензор температуре расхладне течности (31);
- сноп каблова од сензора нивоа уља (32);
- прекидач светла за вожњу уназад (33);
- узводни сензор кисеоника (34);
- сензор положаја радилице мотора (35).

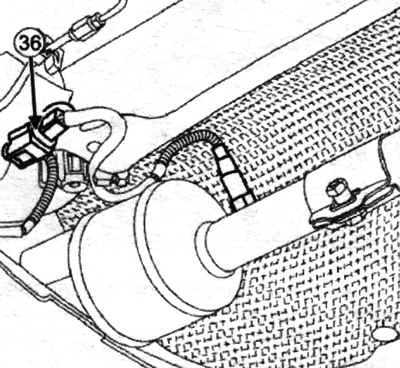

Одвојите конектор (36) доњег сензора кисеоника.
Прекини везу:
- ожичење доњег сензора кисеоника од топлотног штита;
- ожичење ручног мењача.
Одвојите конектор вентила за прочишћавање (37).
 |  |
Одвојите свежањ ожичења вентила за чишћење канистера на телу.
Одвојите конектор сензора притиска расхладног средства (38).
Одвојите свежањ сензора притиска расхладног средства и свежањ вентила за прочишћавање канистера са попречног носача хладњака на (39).
Прекини везу:
- кабелски свежањ (40) од електричног вентилатора;
- конектор отпорника (41).
Одвојите блок релеја (42) са предње плоче каросерије.
Отпустите монтажне завртње (43) на каналу снопа ожичења мотора.
Напомена: Пре уклањања прикључка за уземљење, означите његов положај трајном оловком тако што ћете повући линију од терминала за уземљење до кућишта мењача.
Током монтаже, неправилно позиционирање прикључка за уземљење на кућишту мењача може довести до оштећења терминала за уземљење или ожичења за уземљење.
Уклоните вијак (44) који причвршћује врх жице за уземљење.
Померите жицу за уземљење на страну.
Отпустите монтажне завртње (45) на каналу снопа ожичења мотора. Померите канал снопа ожичења мотора у страну.

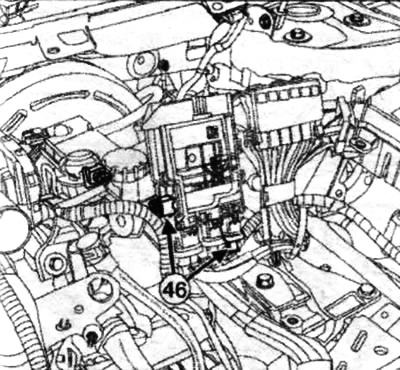

Одвојите конекторе (46) јединице за искључивање батерије. Одвојите кабелски свежањ модула за искључивање батерије.

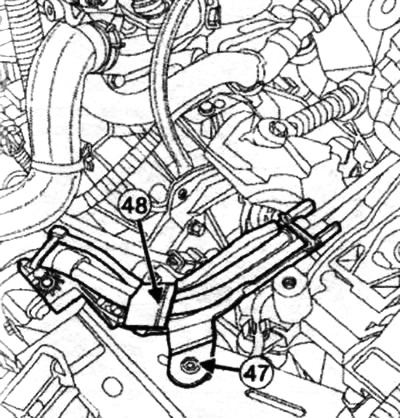

Избушите заковицу (47) жлеба кабла за напајање.
Одвојите канал кабла за напајање (48).
Уклони:
- гума "маса" (49) на предњем левом бочном носачу;
- "Маса" жичана врх на левом предњем носачу.
 |  |
Искључите жицу за уземљење на тачки (50).

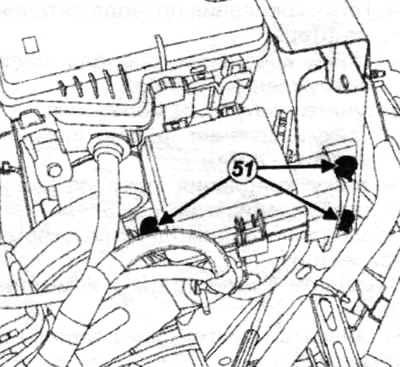

Уклоните причвршћиваче (51) из кутије са осигурачима у моторном простору. Померите кутију са осигурачима у моторном простору у страну.

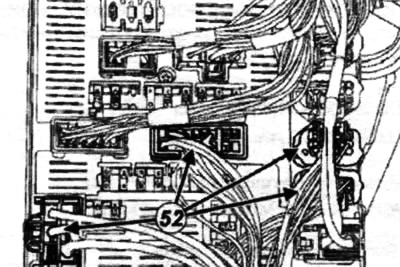

Одвојите конекторе (52) заштитне и склопне јединице.
Померите сноп каблова у страну. Отпустите матицу (53) која причвршћује ожичење мотора за ушицу за подизање.
 |  |
Пажња. Да бисте спречили оштећење током инсталације, уверите се да кабловски свежањ није причвршћен (са држачем, пластичном везицом, лепљивом траком, нераздвојеним конектором, итд.).
Уклоните кабелски свежањ мотора.
Ако га замените комплетнијим снопом ожичења, причврстите неискоришћене конекторе.
Пажња. Да бисте избегли оштећење кабелског свежња током инсталације, пратите његову оригиналну путању.
Правилно поставите држач ожичења на држач ожичења мотора.
Уградите причврсну матицу кабелског свежња мотора на ушицу за подизање.
Инсталирајте канал кабелског свежња мотора.
Затегните вијке за причвршћивање канала каблова мотора.
Повежите конекторе са заштитном и склопном јединицом.
Уградите кутију са осигурачима у моторни простор.
Уградите држаче кутије са осигурачима у моторни простор. Осигурајте жицу за уземљење.
Инсталирај:
- врх жице за "земљење" на левом предњем бочном носачу,
- матица која причвршћује жицу за уземљење за леви предњи бочни елемент.
Затегните матицу која причвршћује жицу уземљења за леви предњи бочни елемент на потребни обртни момент од 8 Нм.
Осигурајте канал кабелског свежња.
Инсталирајте нову заковицу на каналу кабелског свежња.
Причврстите свежањ ожичења на блок за искључивање батерије. Повежите конекторе блока за искључивање батерије. Инсталирајте свежањ жице за уземљење.
Уградите вијак који причвршћује крај жице за уземљење на кућиште ручног мењача.
Напомена.
- Поставите врх жице за уземљење према ознаци направљеној неизбрисивом оловком на врх жице за уземљење и на кућиште мењача.
- Током монтаже, неправилно позиционирање терминала за уземљење на кућишту мењача може довести до оштећења истог или ожичења уземљења.
Затегните вијак који причвршћује крај жице за уземљење за кућиште ручног мењача на потребан обртни момент од 24 Нм.
Уградите вијке за причвршћивање канала каблова мотора на предњу плочу каросерије.
Причврстите кутију релеја на предњу плочу каросерије.
Повежите свежањ ожичења од електричног вентилатора и конектора отпорника.
Причврстите свежањ сензора притиска расхладне течности и свежањ за чишћење канистера на попречни носач хладњака.
Повежите конектор сензора притиска расхладног средства.
Причврстите свежањ каблова за чишћење канистера за тело.
Повежите конектор за прочишћавање адсорбера.

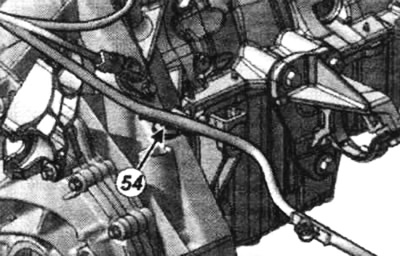

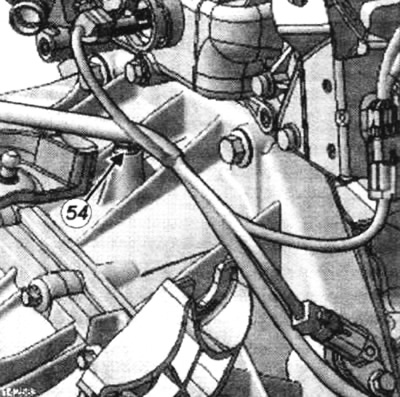

Причврстите свежањ ожичења за ручни мењач на тачки (54).
 |  |
Причврстите кабелски свежањ сензора кисеоника за топлотни штит и на (55).
Повежите све конекторе.
Уградите матицу за причвршћивање кабла за напајање генератора и затегните на наведени обртни момент од 21 Нм.
Инсталирај:
- матица за причвршћивање жице за напајање стартера;
- навртка за причвршћивање жице покретачког кола за покретање.
Затегните на наведени обртни момент:
- навртка за причвршћивање кабла за напајање стартера 8 Нм;
- навртка за причвршћивање жице покретачког кола за покретање 5 Нм.
Повежите ожичење са усисном граном:
Осигурајте заштитну и склопну јединицу.
Поставите поклопац заштитне и склопне јединице.
Укључите паљење.
Повежите дијагностички алат и проверите да ли постоје грешке.
