Садржај: Уклањање 🠛 Инсталација 🠛
Уклањање
Уклони:
- вијци за монтажу штитника картера мотора;
- заштита уљног корита мотора;
- нижи млазни потисак.
Одвојите вод за довод горива од носача клатна мотора.

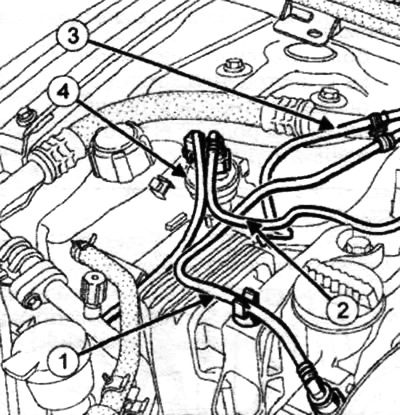

Одвојите цев за довод горива (1) од развода горива.
Одвојите вод за испуштање горива (2) од електромагнетног вентила за чишћење адсорбера.
Померите цев електромагнетног вентила за чишћење адсорбера у страну.
Одвојите црево система за рекуперацију паре горива.
Померите црево система за рекуперацију бензинске паре (3) у страну. Зачепите рупе чеповима. Одвојите електромагнетни вентил за прочишћавање од канистера (4).
Уклоните соленоидни вентил за чишћење.

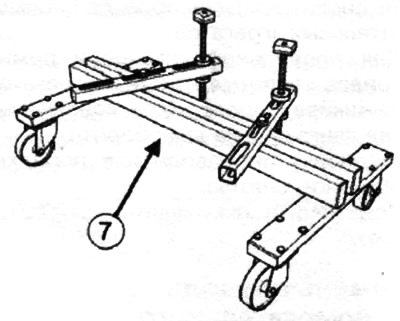

Трајном оловком означите положај држача тихог блока десног носача вешања клатна на телу. Инсталирајте носач за уклањање и уградњу јединице за напајање. (Mot. 1390) (7) са потпорном кочионом папучицом испод мотора.
Напомена: Положај држача кочионе папуче за скидање и уградњу агрегата. (Mot. 1390) уређај мора одговарати дијаграму датом горе.

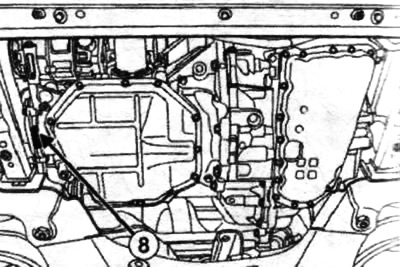

Уградите папучу за држање кочнице уређаја испод појачала блока цилиндра (на страни разводног погона) у тачки (8). Подесите држач папучице кочнице испод појачивача блока цилиндра (страна разводног погона).
Уклони:

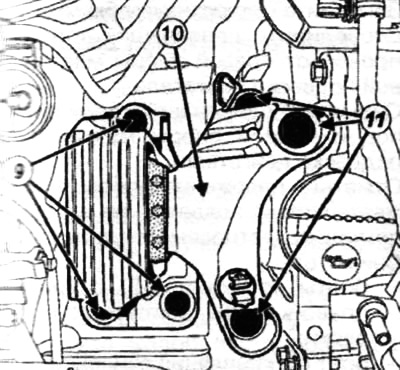

- вијци (9) за причвршћивање тихог блока носача вешања клатна (10) за тело;
- вијци (11) за причвршћивање поклопца носача клатна за мотор;
- склоп тихог блока са поклопцем за ослањање клатна.
Инсталација
Инсталирај:
- склоп тихих блокова са поклопцем за ослањање клатна - у телу;
- вијци који причвршћују горњи држач носача клатна за мотор;
- вијци за причвршћивање тихог блока носача вешања клатна за тело.
Затегните на наведени обртни момент:
- вијци за причвршћивање горњег кућишта носача клатна на мотор 62 Нм;
- вијци за причвршћивање тихог блока носача вешања клатна за тело 62 Нм.
Уклоните ослонац да бисте уклонили и инсталирали јединицу за напајање. (Mot. 1390).
Уклоните утикаче.
Приложити:
- електромагнетни вентил за чишћење канистера за испаравање;
- црево система за рекуперацију паре горива;
- цев електромагнетног вентила за прочишћавање адсорбера.
Повежите довод горива.
Причврстите цев за довод горива на носач клатна мотора.
Уградите доњу потисну шипку и заштитни екран.
