Комплекта необходимых инструментов, входящего в оснащение транспортного средства, недостаточно для крупных ремонтов автомобиля. Он предназначен для простых работ по обслуживанию и устранения мелких неполадок в дорожных условиях.
Для работ, описанных в книге и включающих такие действия, как разборка, чистка, регулировка, сборка карбюратора, необходим следующий набор инструментов:
- комплект плоских ключей (от 6 мм до 19 мм);
- универсальные плоскогубцы;
- круглые щупы для контроля положения заслонок;
- универсальный штангенциркуль;
- набор отверток с разной шириной острия (в т.ч. и короткие);
- кисточка с жестким ворсом;
- тонкая выколотка для выбивания оси поплавка;
- молоток;
- ванночка для мытья.
Специальные инструменты для обслуживания конкретного типа карбюратора значительно облегчают регулировку. На рисунках 4.27-4.30 и в таблице 4-6 представлены примеры таких инструментов, которые также можно изготовить самостоятельно.
[Ссылка на источник находится на: renaultbook.ru]
В продаже имеются ремонтные наборы для карбюраторов, содержащие детали, наиболее подверженные износу в процессе эксплуатации. Поэтому полезно иметь такой набор, выпускаемый производителем, это существенно облегчит ремонт, особенно при аварийной ситуации в дороге. В таблице 4-6 дан состав ремонтных наборов для автомобилей ФИАТ-126Р, ФСО-125Р "Полонез" и ФСО "Полонез".

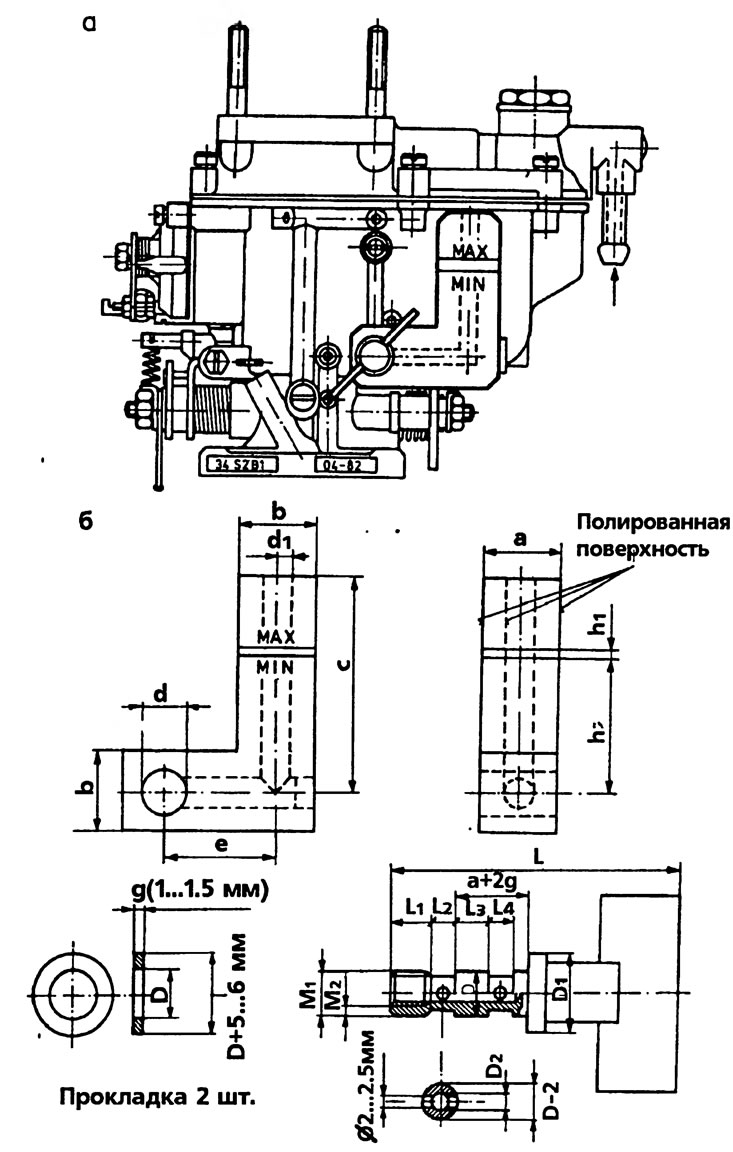

4.27. Приборы для измерения уровня горючего (см. табл. 4-5): а - крепление на карбюраторе, б - элементы приборов (на рисунке: сверху - полированная поверхность, внизу - подкладка - 2 шт).

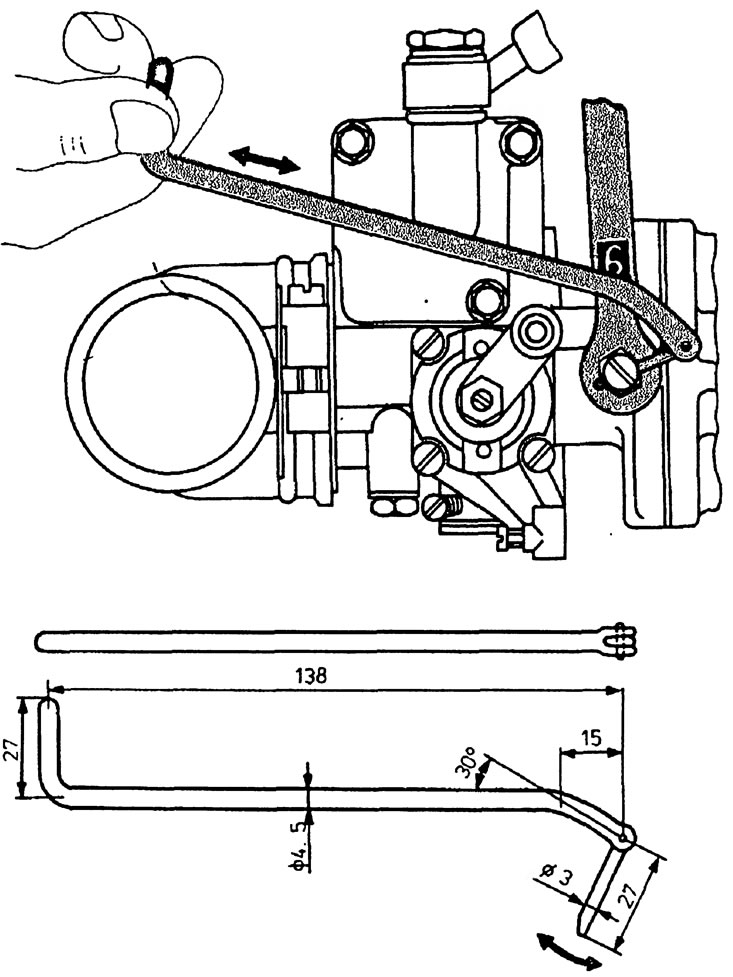

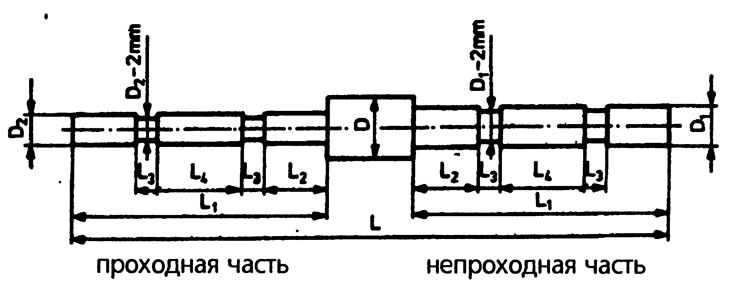

4.28. Приспособление для измерения положения поплавка (см. табл. 4-5)
4.29. Специальный ключ для отворачивания болтов крепления карбюратора в автомобиле "Трабант": а - левый ключ, б - правый ключ

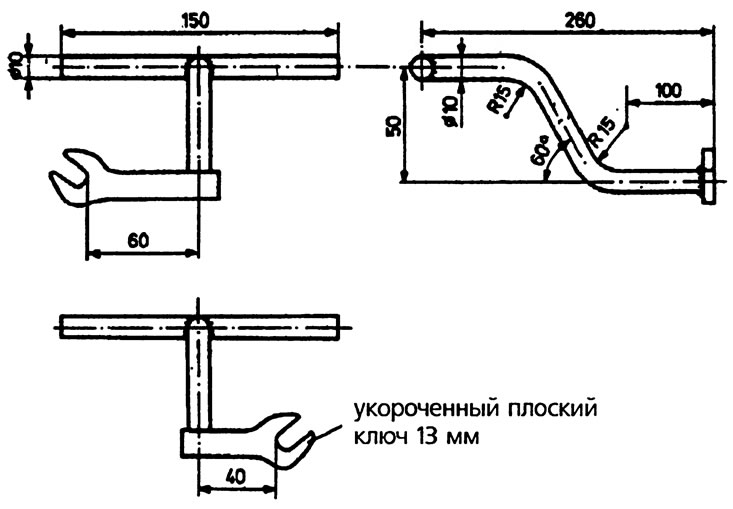

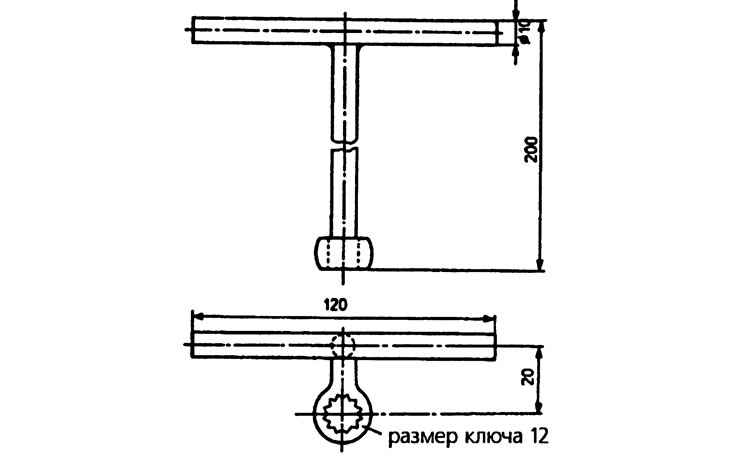

4.30. Специальный ключ для отворачивания шайб, крепящих карбюратор Jikov в автомобилях "Вартбург-353W"
4.31. Специальный ключ для регулировки карбюратора 28НВ 2-9 в автомобиле "Трабант"
Таблица 4-5. Размеры специальных инструментов для проверки уровня горючего - размеры в мм
| Марка автомобиля (тип карбюратора) | Инструмент согласно рисунку | L | L1 | L2 | L3 | L4 | D/d | D1 | D2 | d1 | M1 | М2 | a | b | c | e | h1/h2 |
| "Жук", "Ныса", 'Тарпан" (Weber) | 4.29 | 55 | 6 | 4 | 7 | 4 | 8 | 13 | 4,2 | 6 | M8x1 | M5 | 12 | 14 | 50 | 26 | 27 |
| "Жук", "Ныса", "Тарпан" (Jikov) | 4.29 | 60 | 6 | 4 | 6 | 4 | 11 | 16 | 5 | 6 | M11x1 | M6 | 12 | 18 | 45 | - | 29/2 |
| ФСО "Полонез" 125Р (34 DCHD 16...31) | 4.30 | min 180 | 80 | min 10 | 7 | 46 | 14 | 6 | 5,5 | - | - | - | - | - | - | - | - |
| ФСО-125Р "Полонез" 125Р (34 DCMP) | 4.30 | min 180 | 80 | min 10 | 7 | 46 | 14 | 7,75 | 7,25 | - | - | - | - | - | - | - | - |
| ФСО-125Р "Полонез" (34 S2C) | 4.30 | min 180 | 80 | min 10 | 7 | 46 | 14 | 8,25 | 7,75 | - | - | - | - | - | - | - | - |
| Польский ФИАТ-126Р | 4.30 | min 110 | 45 | min 21 | 7 | - | 15 | 7,25 | 6,75 | - | - | - | - | - | - | - | - |
| "Вартбург-353" (40F) | 4.29 | 60 | 6 | 12 | 6 | 4 | 8 | 12 | 2,5 | 7 | M8x1 | - | 12 | 14 | 50 | - | - |
| "Трабант-601" (28Н1-1) | 4.29 | 60 | 8 | - | 6 | 4 | 8 | 12 | 4,5 | 7 | M8x1 | - | 12 | 14 | 55 | 35,5/3 | |
| "Шкода-100" | 4.29 | 60 | 7 | 4 | 6 | 4 | 11 | 16 | 5 | 5 | M1x1 | - | 12 | 17 | 40 | 11 | 25/2 |
Таблица 4-6. Ремонтные наборы карбюраторов
| Запчасти | Польский ФИАТ-126Р | ФСО-125Р "Полонез" | ФСО "Полонез" |
| Малый набор | |||
| Прокладка под крышку карбюратора | + | + | + |
| Прокладка гнезда игольчатого клапана | + | + | + |
| Прокладка топливного жиклера холостого хода | + | + | + |
| Прокладка винта регулировки холостого хода | + | + | + |
| Прокладка пневматического привода | - | + | - |
| Прокладка пробки топливного фильтра | - | + | + |
| Прокладка главного топливного жиклера | - | + | + |
| Прокладка жиклера ускорительного насоса | - | + | + |
| Прокладка шарикового клапана насоса | - | + | + |
| Уплотнительные кольца оси заслонки | + | - | - |
| Средний набор или малый набор плюс | |||
| Винт с подкладкой крышки карбюратора | + | + | + |
| Фильтрующий элемент | + | + | + |
| Ось поплавка | + | + | + |
| Поплавок | + | + | + |
| (Игольчатый клапан (гнездо с иголкой) | + | + | |
| Винт с подкладкой крепления привода | - | + | - |
| Винт крепления кронштейна тяги | - | - | + |
| Большой набор или средний набор плюс | |||
| Упругое кольцо пускового оборудования (тарелка клапана) | + | + | + |
| Винт с подкладкой крепления крышки пускового оборудования | - | + | + |
| Болт крепления тяги пускового оборудования | + | + | + |
| Шайба болта крепления тяги | + | + | + |
| Пружина пускового клапана | - | + | + |
| Пробка топливного фильтра | + | + | + |
| Главный воздушный жиклер | + | + | + |
| Шариковый клапан ускорительного насоса | - | + | + |
| Топливный жиклер холостого ход | + | + | + |
| Оболочка топливного жиклера холостого хода | + | + | + |
| Главный топливный жиклер | + | + | + |
| Распылитель насоса | - | + | + |
| Винт регулировки холостого хода | + | + | + |
| Дроссельная заслонка (I и II камеры) | + | + | + |
| Винт крепления заслонки к оси | + | + | + |
| Обратная пружина рычага, высвобождающего заслонку | |||
| Изогнутая пружина оси заслонки I | + | + | + |
| Пружина рычага управления насосом | - | + | + |
| Ось дроссельной заслонки | |||
| Пружина поршня пускового оборудования | - | - | + |
| Пружина вращающегося клапана вентиляции картера с прокладкой | - | - | + |
| Подкладка под шайбу крепежа рычага управления насосом | - | - | + |
