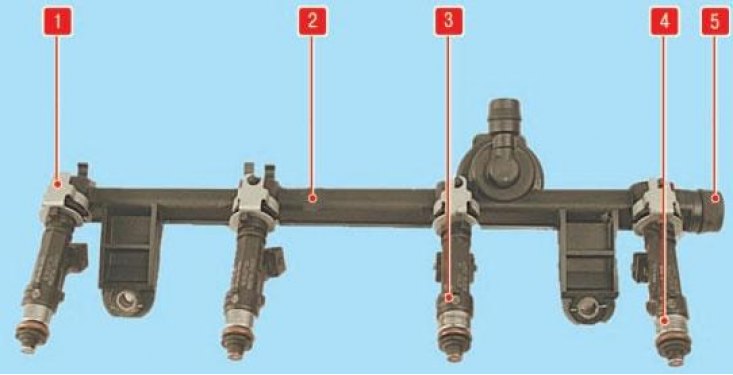

Рампа фарсунак: 1 - фіксатар фарсункі; 2 - рампа; 3 - фарсунка; 4 - ушчыльняльнае кольца фарсункі; 5 - штуцэр для далучэння паліваправода высокага ціску
Момант зацяжкі
- Ніты паліўнага калектара - 9 Нм
Зняцце
Увага! Пры зняцці паліўнага калектара і фарсунак можа выцякаць некаторую колькасць паліва. Прыміце меры да абароны ад паліва генератара.
1. Адлучыце акумулятарную батарэю.
2. Зніміце абарону паліўнага калектара.
3. Не пераціскаючы шланга падводу паліва (1) адкруціце мацаванне шланга да калектара.
4. Адлучыце раздымы фарсунак (2) і датчыка дэтанацыі (3).
5. Адкруціце балты (4) мацавання паліўнага калектара.
6. Зніміце паліўны калектар разам з фарсункамі.
7. Зніміце фарсункі. Выкінеце ўшчыльняльныя кольцы.
Ўстаноўка
Устаноўка праводзіцца ў зваротным парадку. Пасля ўсталёўкі фарсунак праверце правільнасць мантажу ўшчыльняльных кольцаў. Замацуеце фарсункі кліпсамі.
