ABS система за управление
Отворете по-голямо изображение в нов раздел »

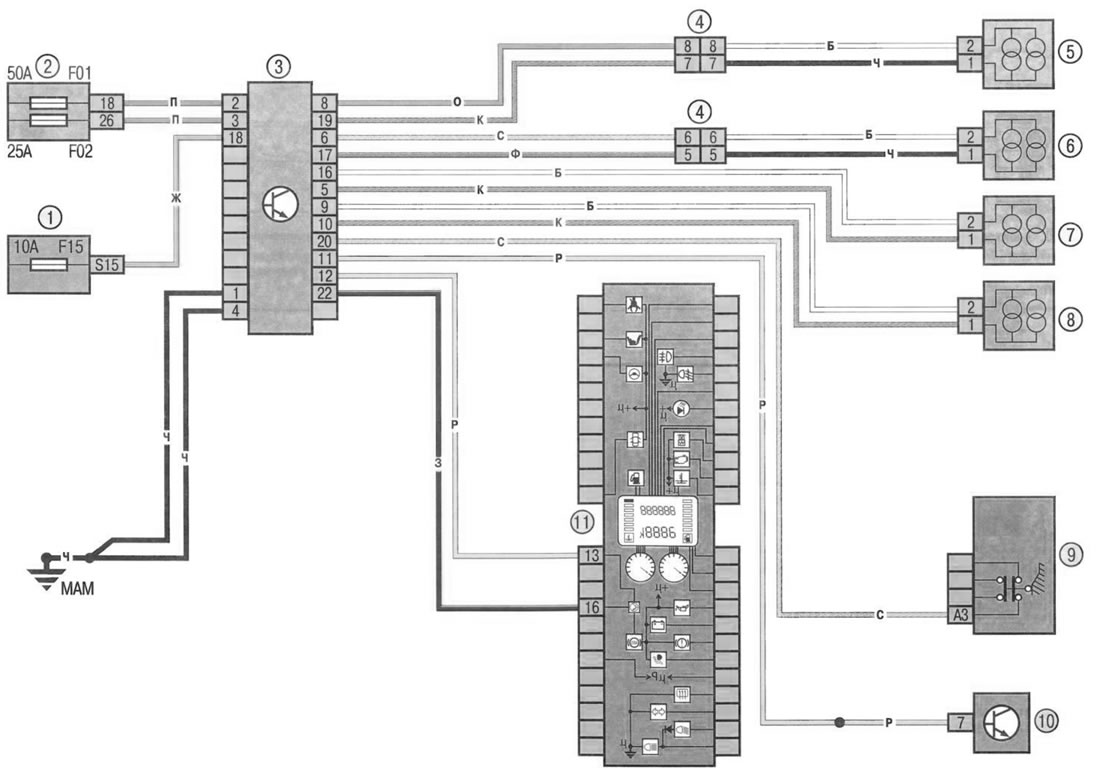

Схема 36. Система за управление на ABS: 1 - кутия с предпазители в купето (виж фиг. 10.1); 2 - кутия с предпазители 597C в двигателното отделение (виж фиг. 10.3 и 10.4); 3 - Блок за управление на системата ABS; 4 - Конектор за окабеляване на арматурното табло/левия заден корпус; 5 - Сензор за скорост на дясното задно колело; 6 - Сензор за скорост на ляво задно колело; 7 - Датчик за скоростта на предното ляво колело; 8 - Сензор за скоростта на предното дясно колело; 9 - превключвател на спирачната светлина; 10 - диагностичен конектор; 11 - инструментална група.
