Осмотр и сборка сборок поршней и шатунов (Renault Megane 1)

Осмотр

1. Прежде чем начинать осмотр, необходимо очистить сборки поршней/шатунов и снять с них поршневые кольца.

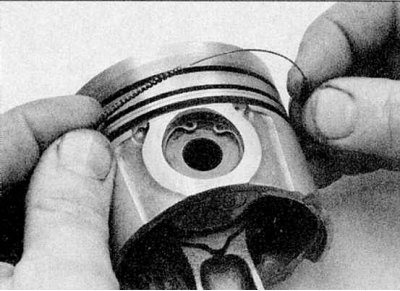

2. Аккуратно разожмите кольца и снимите их с днища поршня. Используйте два-три старых щупа, чтобы не дать кольцам заскочить в уже пустые канавки (обратитесь к сопроводительной иллюстрации). Обратите внимание, маслосъемное кольцо состоит из двух частей.

3. Счистите с днища поршня основной нагар. Затем зачистите ее проволочной щеткой или мелкой наждачной шкуркой.

[Оригинал этой статьи на сайте: RenaultBook.ru]

4. Снимите нагар из канавок под поршневые кольца, используя обломок старого кольца (сломайте старое кольцо пополам, работая осторожно, чтобы не порезать пальцы). Будьте внимательны, не снимите вместе с нагаром металл и не поцарапайте стенки канавок.

5. После удаления нагара очистите сборку поршня/шатуна керосином или подходящим растворителем и тщательно высушите ее. Убедитесь, что возвратные смазочные отверстия в кольцевых канавках не забиты.

6. Если поршни и стенки цилиндров не повреждены и не изношены и если блок цилиндров не нуждается в переточке, можно установить старые поршни. Нормальный износ поршня проявляется в равномерном вертикально износе поверхностей его осевого давления и небольшом люфте верхнего кольца в канавке. При сборке двигателя поршневые кольца должны быть обязательно заменены.



7. Внимательно осмотрите каждый поршень на наличие трещин на юбке, вокруг отверстий под поршневой палец и между канавками под кольца.

8. Осмотрите юбку поршня на наличие повреждений, а днище поршня - на образование отверстий и прогорание края. Если юбка имеет царапины или зарубки, или на днище поршня образовались углубления или прожженные участки, двигатель, возможно, перегревался и/или происходило неправильное сгорание (были неверно отрегулированы пропорция топливной смеси или момент впрыска/момент зажигания). Тщательно проверьте системы охлаждения и смазки. Прогоревшие места на сторонах поршней показывают, что произошел прорыв газов. Если обнаружилось любое из вышеперечисленных повреждений, выявите причины и устраните их, иначе повреждения произойдут снова. На бензиновых двигателях причиной может быть утечка входного воздуха, неправильная регулировка топливо/воздушной смеси или неправильный угол опережения зажигания. На дизельных двигателях - неправильный момент впрыска топливного насоса или дефектная форсунка.

9. Коррозия поршня указывает на то, что в камеру сгорания и/или картер просочилась охлаждающая жидкость. Выявите причину утечки и устраните ее.

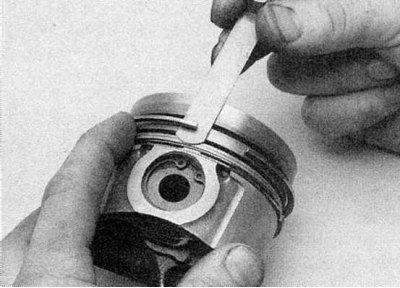

10. Если устанавливаются новые кольца на старые поршни, измерьте зазор между кольцом и стенкой канавки, вставив новое кольцо в канавку и измеряя зазор щупом. Проверьте зазор в трех-четырех местах вокруг каждой канавки. Никаких конкретных данных изготовителем не определено, но если измеренный зазор больше чем 0.10 мм, потребуются новые поршни. Если новое кольцо входит в канавку слишком туго, это скорее всего из-за грязи, оставшейся в канавке.

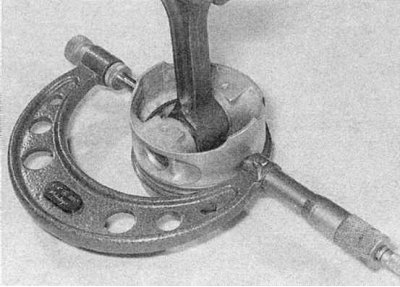

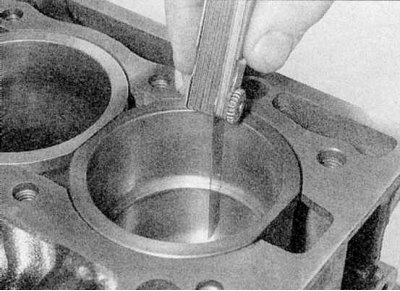

11a. Проверьте зазор между поршнями и стенками цилиндров/гильз, измеряя внутренний диаметр гильзы или цилиндра (обратитесь к Разделу Снятие и установка промежуточного вала) и диаметр поршня. Измеряйте диаметр поршня на юбке перпендикулярно поршневому пальцу (обратитесь к иллюстрациям). Вычтите диаметр поршня из диаметра цилиндра/гильзы и получите зазор. Если он больше данных, приведенных в Спецификациях, блок цилиндров необходимо расточить и установить новые поршни и кольца. На двигателях E7J, новые поршни и гильзы поставляются согласованными парами.

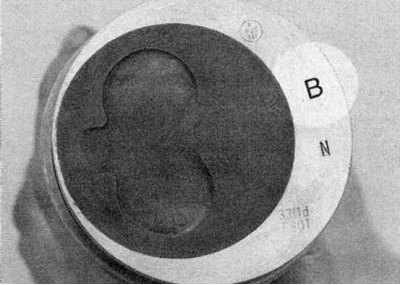

11b. Метка диаметра отмечена на днище поршня.



12a. Проверьте установку поршневого пальца, крутя поршень и шатун во встречных направлениях. Если имеется люфт, это указывает на чрезмерный износ и поршни и шатуны необходимо разделить (двигатели К7М и E7J). Это нужно поручить СТО Renault или специалисту по переборке двигателя.

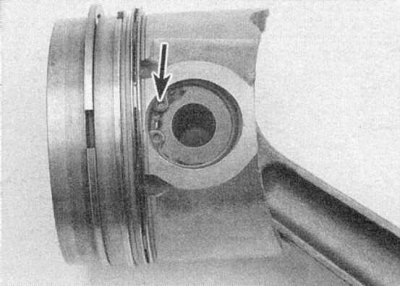

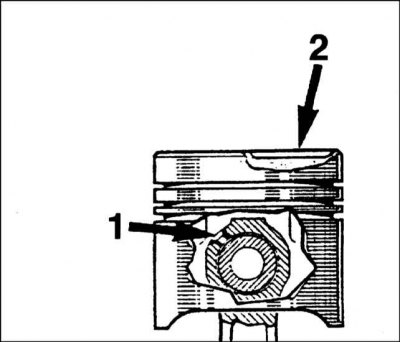

12b. Заметьте, что на дизельных двигателях и бензиновых двигателях F3R и F7R поршневые пальцы закреплены блокирующими кольцами. Заметьте расположение поршня относительно шатуна (обратитесь к иллюстрациям).

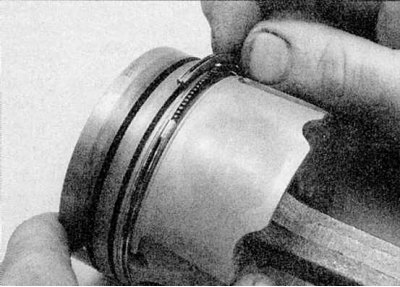

13a. Перед установкой кольца на поршень проверьте зазоры разрезов (обратитесь к иллюстрациям).



13b. Никаких данных производителем не определено, но ориентировочно можно использовать следующие значения: 0.50 мм для компрессионных колец и чуть больше - для маслосъемных колец. В кольцах Renault регулировать зазор нельзя.

Сборка

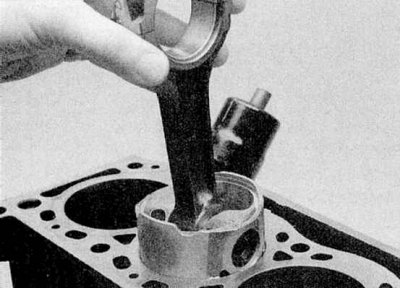

1a. Установите новые кольца на поршни (обратитесь к иллюстрациям).

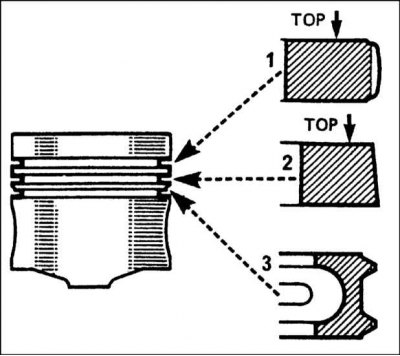

1b. Обратите внимание, что второе компрессионное кольцо сведено на конус. Оба компрессионных кольца должны устанавливаться так, чтобы слово "ТОР" было обращено вверх.



1c. Разместите зазоры разрезов колец равномерно на 120° друг от друга.





2. Обратите внимание, что на двигателях E7J, если получены новые сборки поршней с гильзами, каждый поршень подобран к соответствующей гильзе, и они не должны быть перепутаны.
