Снятие и установка впускного коллектора
Снятие впускного коллектора
1. Снять воздушный резонатор, (см. выше)
2. Снять блок воздушного фильтра (см. выше) и убрать в сторону.
3. Снять дроссельную заслонку, (см.выше).

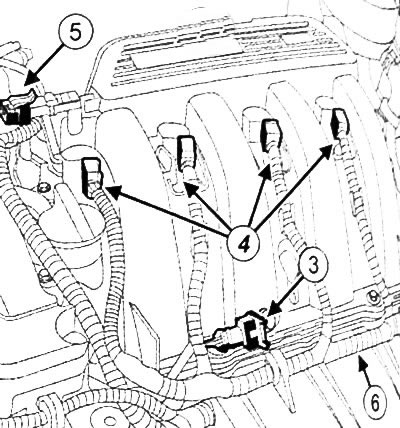

4. Отсоединить разъем (3) датчик температуры воздуха.
5. Отсоединить разъемы (4) катушек зажигания.
6. Отсоединить разъем (5) датчика давления воздуха на впуске.
7. Отцепить проводку (6) от впускного коллектора и убрать в сторону.

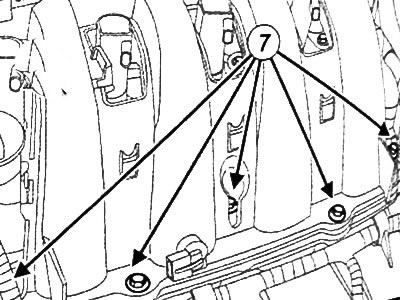

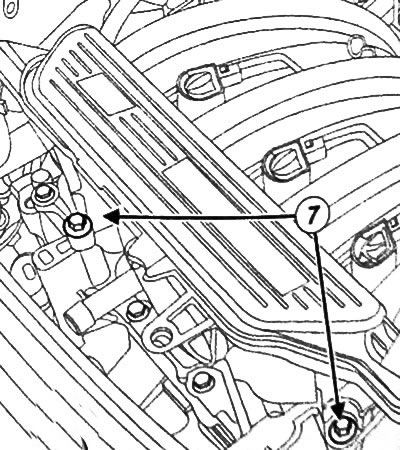

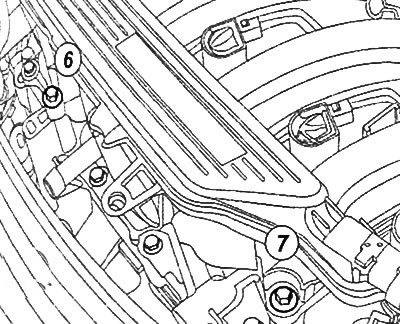

8. Отвернуть болты (7) впускного коллектора.
(Смотрите первоисточник на этом ресурсе: renaultbook.ru)
9. Снять впускной коллектор с про кладками с двигателя.
10. В случае замены впускного коллектора снять с него датчики температуры и давления воздуха на впуске.
Установка впускного коллектора
Примечание: Заменять прокладки впускного коллектора новыми после каждого снятия.
1. С помощью чистящего средства почистить и обезжирить гнезда прокладок впускного коллектора.
2. В случае, если устанавливается новый впускной коллектор, установить на него датчик температуры и датчик давления воздуха на впуске.
3. Установить новые прокладки на впускной коллектор.
4. Установить впускной коллектор с новыми прокладками на двигатель.

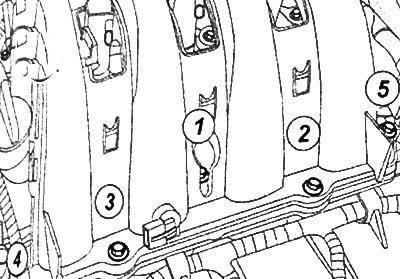

5. Затянуть болты впускного коллектора в указанной на рисунке последовательности моментом 9 Н·м.
6. Подсоединить разъем датчика давления воздуха на впуске.
7. Подсоединить разъемы катушек зажигания.
8. Подсоединить разъем датчика температуры воздуха на впуске.
9. Установить дроссельную заслонку.
10. Установить блок воздушного фильтра.
11. Установить воздушный резонатор.
