Снятие и установка впускного воздуховода промежуточного охладителя
Снятие впускного воздуховода промежуточного охладителя
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Отвернуть болты крепления и снять защитный поддон двигателя.

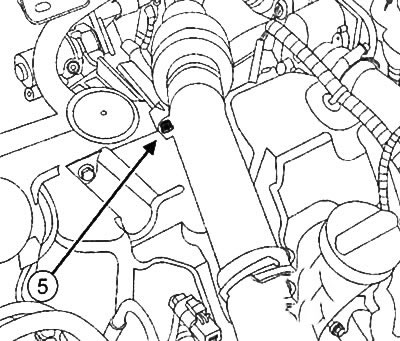

4. Отвернуть болт (5) выводного патрубка турбокомпрессора.
5. Снять выводной патрубок турбокомпрессора.
6. Снять уплотнения с выводного патрубка турбокомпрессора.

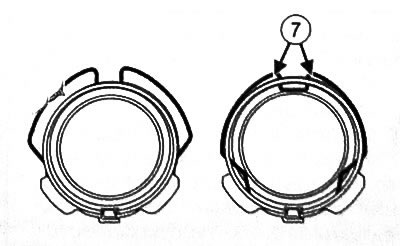

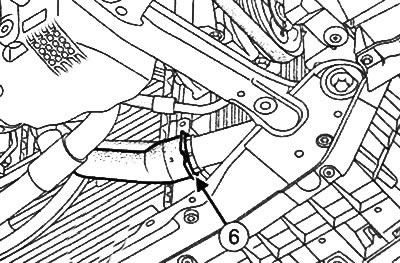

7. Разблокировать зажим (6) впускного воздуховода промежуточного охладителя, поддев его плоской отверткой за выступы (7).

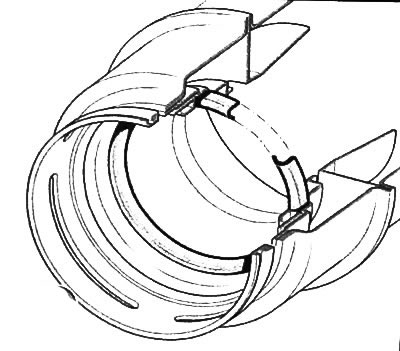

8. Отцепить впускной воздуховод от промежуточного охладителя.

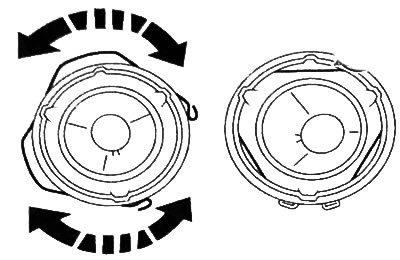

9. Провернуть зажим впускного воздуховода промежуточного охладителя.
10. Отсоединить впускной воздуховод промежуточного охладителя.
11. Снять впускной воздуховод промежуточного охладителя.
Установка впускного воздуховода промежуточного охладителя
Примечание: Обязательно заменять уплотнение впускного воздуховода промежуточного охладителя новым.

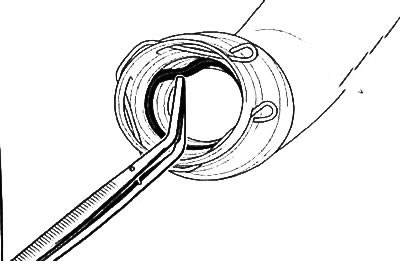

1. Пинцетом извлечь уплотнение из впускного воздуховода промежуточного охладителя воздуха.
2. Установить новое уплотнение во впускной воздуховод промежуточного охладителя и убедиться в равномерности посадки уплотнения.
3. Дальнейшая установка производится в порядке, обратном снятию.
Примечание:
- Убедиться в том, что зажим на впускном воздуховоде промежуточного охладителя соответствующим образом зафиксирован, прежде чем фиксировать его на турбокомпрессоре или на промежуточном охладителе.
- При установке воздуховода он должен зафиксироваться со слышимым щелчком. После этого нужно пошатать воздуховод, чтобы убедиться в надежности его фиксации.
