Снятие и установка выпускного коллектора
Снятие выпускного коллектора
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Снять воздушный резонатор (см. соответствующий раздел выше в данной главе).
4. Снять блок воздушного фильтра (см. соответствующий раздел выше в данной главе).
Ссылка на источник находится на www.RENAULTBOOK.ru
5. Снять дроссельную заслонку (см. соответствующий раздел выше в данной главе).

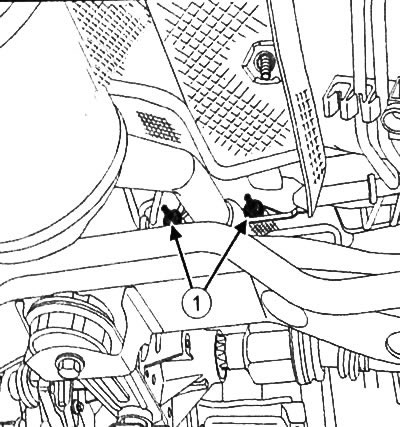

6. Отвернуть болты (1) фланца выхлопного трубопровода.
7. Отжать выхлопной трубопровод в сторону задней части автомобиля.

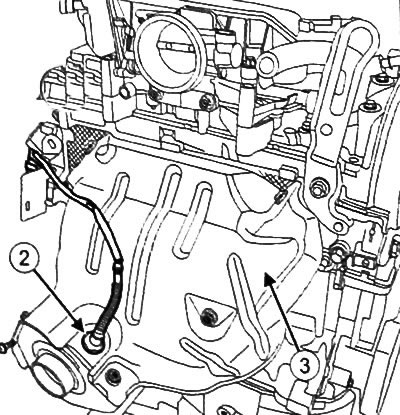

8. Отсоединить разъем (2) датчика кислорода.
9. Снять датчик кислорода с помощью специальной 22 мм торцевой насадки (Mot. 1495-01).
10. Снять верхний теплозащитный экран (3) с выпускного коллектора.

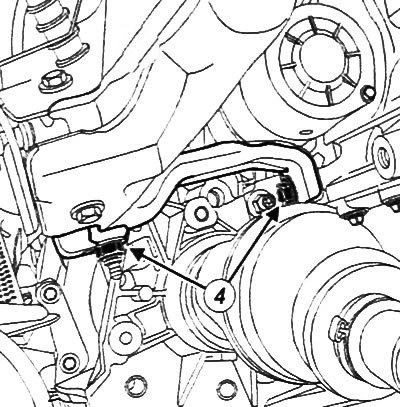

11. Отвернуть гайку и болт (4) стойки между выпускным коллектором и блоком цилиндров.
12. Снять стойку между выпускным коллектором и блоком цилиндров.

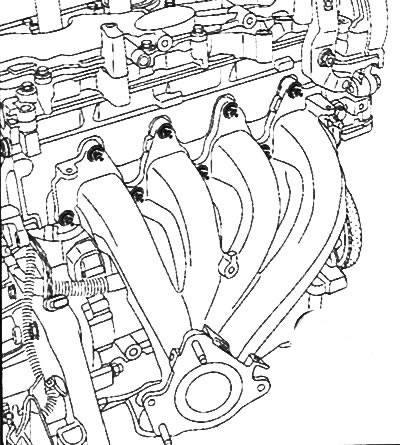

13. Отвернуть крепежные гайки и снять выпускной коллектор.

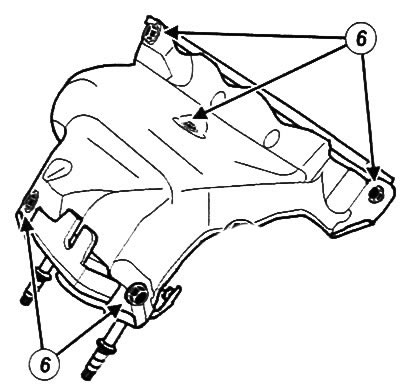

14. Поместив выпускной коллектор на верстак, отвернуть болты (6) нижнего теплозащитного экрана выпускного коллектора.
15. Снять нижний теплозащитный экран выпускного коллектора.
Установка выпускного коллектора
Примечание: Обязательно заменять прокладку выпускного коллектора новой после каждого снятия, а также прокладку между выпускным коллектором и каталитическим нейтрализатором.
1. Чистящим средством очистить и обезжирить контактные поверхности выпускного коллектора (если он используется повторно) и головки блока цилиндров.
Примечание: Если при снятии были ослаблены резьбовые шпильки, нанести на их резьбу фиксирующий состав и затянуть моментом 8 Н·м.
2. На верстаке установить на выпуск ной коллектор нижний теплозащитньй экран.
3. Затянуть болты нижнего телозащитного экрана моментом 12 Н·м.
4. Установить выпускной коллектор.

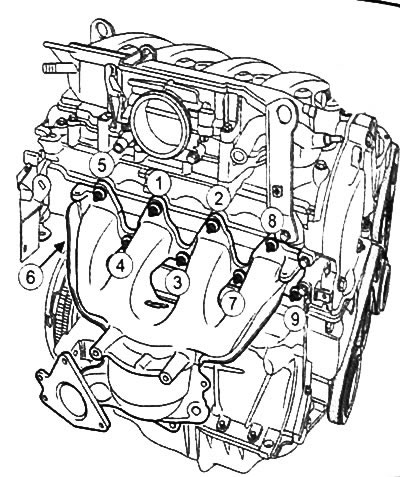

5. Затянуть гайки крепления выпускного коллектора в указанной на рисунке последовательности моментом 23 Н·м.
6. Установить стойку между выпускным коллектором и блоком цилиндров.

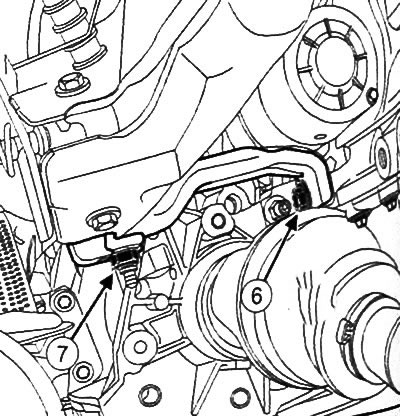

7. Затянуть болт (6) крепления стойки к блоку цилиндров моментом 21 Н·м.
8. Затянуть гайку (7) крепления стойки к выпускному коллектору моментом 21 Н·м.
9. Установить верхний теплозащитный экран выпускного коллектора.
10. Затянуть болты крепления верхнего теплозащитного экрана моментом 12 Н·м.
11. Установить датчик кислорода с помощью 22 мм торцевой насадки (Mot 1495-01) и затянуть моментом 45 Н·м.
12. Подсоединить разъем датчика кислорода.
13. Установить фланцевые гайки выхлопного трубопровода и затянуть моментом 21 Н·м
14. Установить дроссельную заслонку.
15. Установить блок воздушного фильтра.
16. Установить воздушный резонатор.
17. Подсоединить отрицательную клемму аккумуляторной батареи.
