Снятие и установка выпускного воздуховода промежуточного охладителя
Снятие выпускного воздуховода промежуточного охладителя
1. Поместить автомобиль на двустоечный подъемник.
2. Отвернуть болты крепления и снять защитный поддон двигателя.

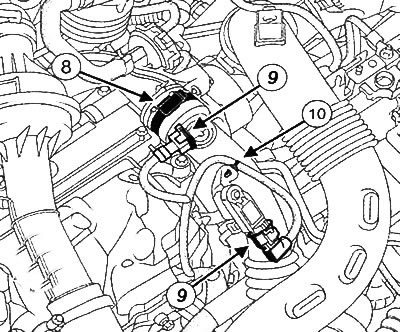

3. Отсоединить патрубок (8).
4. Отсоединить разъемы (9).
5. Отсоединить проводку от держателя (10).

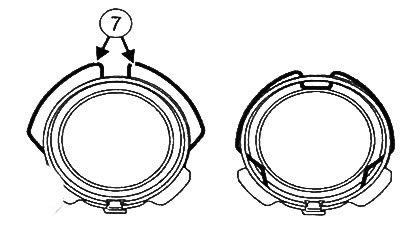

6. Разблокировать зажим выпускного воздуховода промежуточного охладителя, поддев его плоской отверткой за выступы (7).
7. Отцепить выводной воздуховод промежуточного охладителя от демпферного клапана.

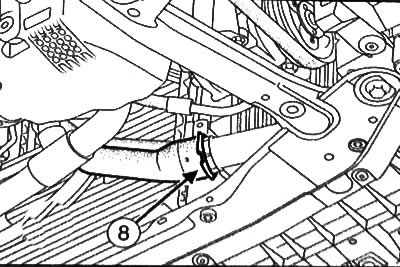

8. Отцепить зажим (8) выводного воздуховода промежуточного охладителя, поддев его плоской отверткой.
Текст доступен на этом сайте: RENAULTBOOK.ru
9. Отцепить выводной воздуховод промежуточного охладителя.
10. Снять выводной воздуховод промежуточного охладителя
Установка выпускного воздуховод промежуточного охладителя
Примечание: Обязательно заменять уплотнение выводного воздуховода промежуточного охладителя новым

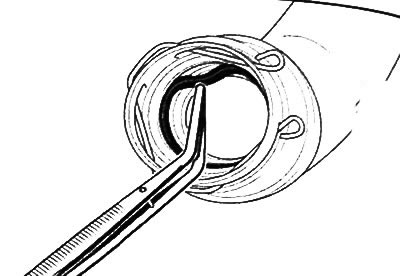

1. Пинцетом извлечь уплотнение из выпускного воздуховода промежуток ного охладителя воздуха.
2. Установить новое уплотнение в выпускной воздуховод промежуточного охладителя и убедиться в равномерности посадки уплотнения.
3. Дальнейшая установка производится в порядке, обратном снятию.
Примечание: Убедиться в том, что зажим на выпускном воздуховоде промежуточного охладителя соответствующим образом зафиксирован, прежде чем фиксировать его на турбокомпрессоре или на промежуточном охладителе. При установке воздуховода он должен зафиксироваться со слышимым щелчком. После этого нужно пошатать воздуховод, чтобы убедиться в надежности его фиксации.
