Снятие и установка блока воздушного фильтра
Снятие блока воздушного фильтра
1. Снять воздушный резонатор (см. выше).
2. Снять главный тормозной цилиндр.

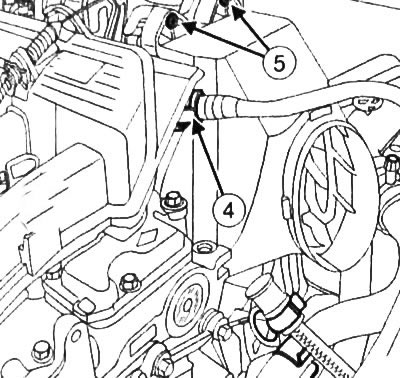

3. Отсоединить вакуумный трубопровод (4) усилителя тормозов от впускного коллектора.
Внимание: Соблюдать осторожность, чтобы не повредить вакуумный порт на впускном коллекторе. В случае его повреждения необходимо заменить впускной коллектор новым.
4. Отвернуть болты (5) крышки воздушного фильтра и снять крышку.
5. Извлечь воздушный фильтр.

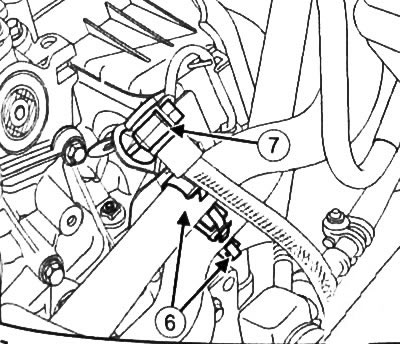

6. Отцепить патрубки системы охлаждения двигателя от держателей (6).
(Ссылка на источник находится на www.RENAULTBOOK.ru)
7. Если оборудовано, отцепить патрубок сапуна от коробки передач (7).

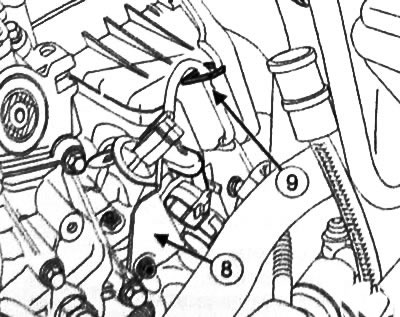

8. Снять монтажный кронштейн патрубков системы охлаждения (8).
9. Отсоединить проводку датчика кислорода (9).

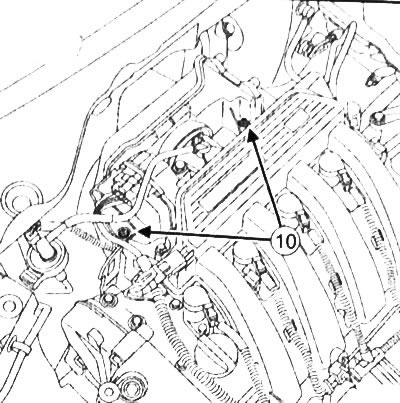

10.Отвернуть болты (10) блока воздушного фильтра.

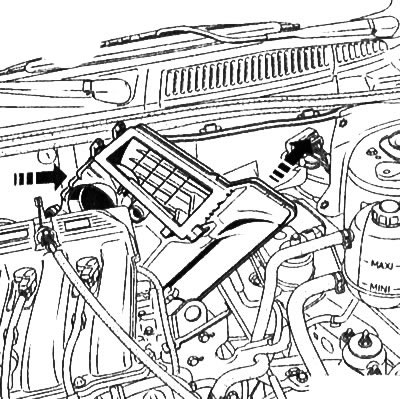

11. Снять блок воздушного фильтра.
Установка блока воздушного фильтра
Примечание:
- Заменять прокладку дроссельной заслонки новой после каждого снятия.
- Заменять новыми все пластиковые заклепки и зажимы.
1. Установить блок воздушного фильтра и затянуть крепежные болты моментом 9 Н·м.
2. Зафиксировать зажимом проводку датчика кислорода.
3. Подцепить патрубок сапуна на коробку передач.
4. Подцепить патрубки системы охлаждения двигателя.
5. Установить воздушный фильтр и его крышку.
6. Подсоединить вакуумный трубопровод к впускному коллектору.
7. Установить главный тормозной цилиндр.
8. Установить воздушный резонатор.
9. Прокачать гидравлический контур тормозной системы.
Замена воздушного фильтра
1. Снять воздушный резонатор (см. выше).

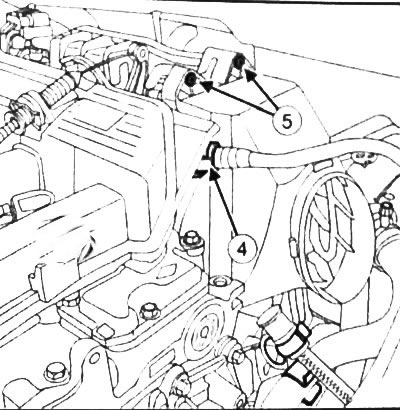

2. Отсоединить вакуумный трубопровод (4) усилителя тормозов oi впускного коллектора.
Внимание: Соблюдать осторожность, чтобы не повредить вакуумный порт на впускном коллекторе. В случае его повреждения необходимо заменить впускной коллектор новым.
3. Отвернуть болты (5) крышки воздушного фильтра и снять крышку.
4. Извлечь воздушный фильтр.
5. Очистить корпус воздушного фильтра.
6. Установить новый воздушный фильтр.
7. Установить крышку воздушного фильтра.
8. Затянуть два болта крепления крышки воздушного фильтра.
9. Подсоединить вакуумный трубопровод усилителя тормозов к впускному коллектору.
10. Установить воздушный резонатор.
