Снятие и установка блока воздушного фильтра
Снятие блока воздушного фильтра

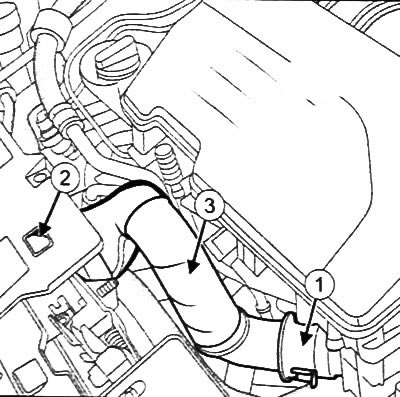

1. Отцепить сапун (3) от блока воздушного фильтра (1) и от передней панели (2)
2. Отцепить зажим (4) крепления блока воздушного фильтра к дроссельной заслонке.
3. Отсоединить шланг вентиляции паров масла (5).
4. Отцепить патрубок сапуна коробки передач (6).
Внимание: При снятии блока воздушного фильтра необходимо обращать внимание на тормозной трубопровод главного тормозного цилиндра. Соблюдать осторожность, чтобы не повредить тормозной трубопровод главного тормозного цилиндра.

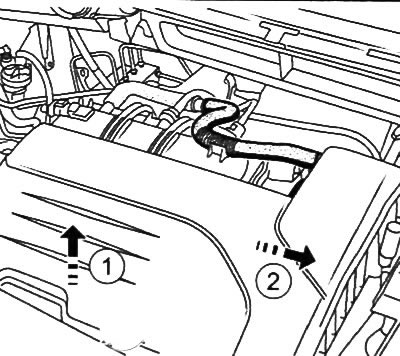

5. Снять блок воздушного фильтра:
- Поддеть блок воздушного фильтра, чтобы снять его с крышки коромысел (1).
- Нажать блок воздушного фильтра вправо, чтобы снять с дроссельной заслонки (2).
Установка блока воздушного фильтра
1. Нажать блок воздушного фильтра влево, чтобы подсоединить его к дроссельной заслонке.
2. Опустить блок воздушного фильтра, чтобы подсоединить его к крышке коромысел.
3. Дальнейшая установка производится в порядке, обратном снятию.
Замена воздушного фильтра
1. Снять блок воздушного фильтра (см. выше).

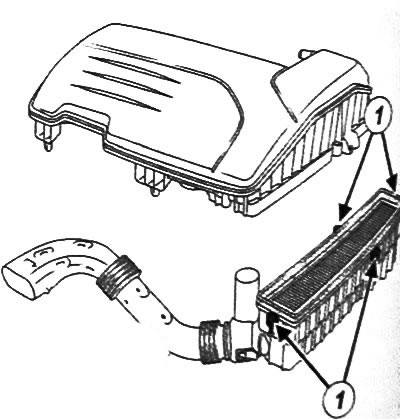

2. Отвернуть крепежные болты (1) крышки блока воздушного фильтра.
3. Очистить корпус воздушного фильтра.
4. Установить воздушный фильтр в порядке, обратном снятию.
Внимание: Если воздушный фильтр установлен в корпусе не правильно, в двигатель может попадать фильтрованный воздух, что может стать причиной повышенного износа цилиндров или выхода двигателя из строя.
