Снятие и установка дроссельной заслонки
Снятие дроссельной заслонки
1. Снять блок воздушного фильтра (см. выше).

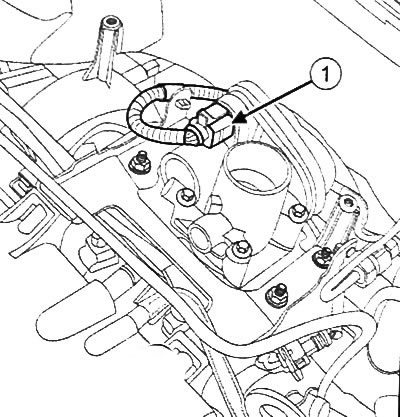

2. Отсоединить разъем (1) от дроссельной заслонки.

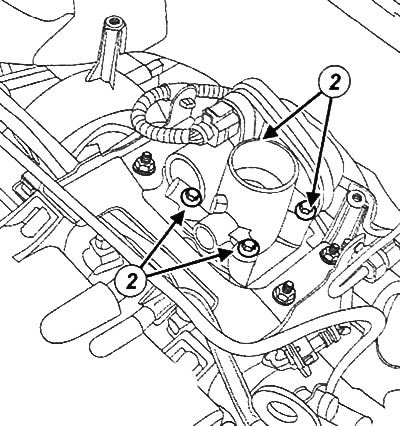

3. Отвернуть болты (2) дроссельной заслонки.
4. Снять дроссельную заслонку с прокладкой.

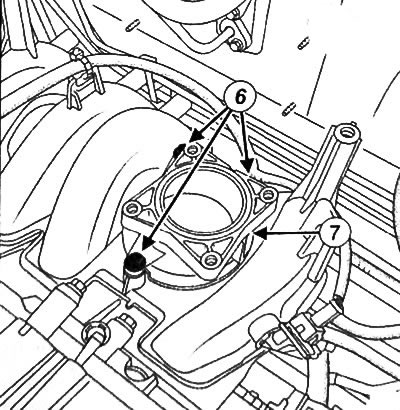

5. Отвернуть болты (6) от впускного патрубка впускного коллектора.
6. Снять впускной патрубок впускного коллектора с прокладкой.
Чистка дроссельной заслонки
Внимание:
- Использовать для работы устойчивые к протеканиям нитриловые перчатки.
- Обязательно использовать защитные очки и респиратор.
- Следить за чистотой рабочего места, не допускать попадания загрязнений в дроссельную заслонку.
1. Снять дроссельную заслонку с двигателя.
2. Извлечь уплотнения из дроссельной заслонки.
Примечание: Чистящие средства могут повредить уплотнения, поэтому их необходимо извлекать из дроссельной заслонки.
3. Вручную полностью открыть дроссельную заслонку.
Примечание: Не распылять чистящие средства на наружную часть цилиндров, внутрь корпуса пружины или на разъем.

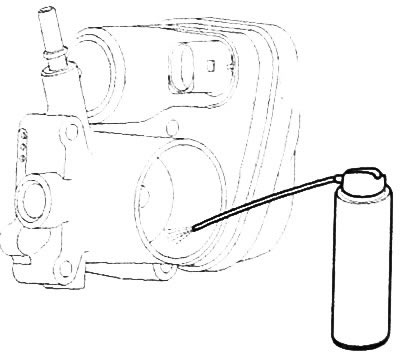

4. Распылить средство для чистки карбюраторов в воздушное отверстие корпуса дроссельной заслонки, чтобы растворить все следы загрязнений.

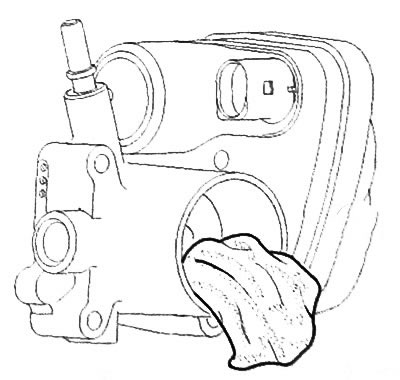

5. Удалить остатки чистящего средства и загрязнений с помощью безворсовой ткани.
6. Сжатым воздухом обдуть кромки дроссельной заслонки и воздушного отверстия.
Внимание: Если дроссельная заслонка подвергалась падениям или ударам, её необходимо заменить новой.
7. Установить на дроссельную заслонку новые уплотнения.
8. Установить дроссельную заслонку на двигатель.
Установка дроссельной заслонки
Примечание: Заменять прокладку дроссельной заслонки новой после каждого снятия.
Установка производится в порядке, обратном снятию.
Примечание: Момент затяжки болтов дроссельной заслонки: 9 Н·м.
С помощью диагностического прибора выполнить процедуру послеремонтной калибровки и инициализации процессора управления впрыском топлива и дроссельной заслонки.
