2. На двигателе К7М, снимите катушки зажигания с клапанной крышки, как описано в Главе Электрооборудование двигателя, затем отсоедините провода высокого напряжения от свеч зажигания, и отверните держатель провода высокого напряжения от клапанной крышки.

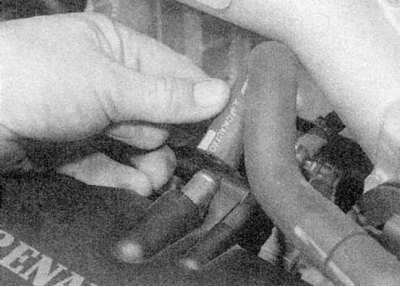

3a. Отсоедините шланги вентиляции картера от клапанной крышки (обратитесь к иллюстрациям) - большой (к воздушному фильтру)...

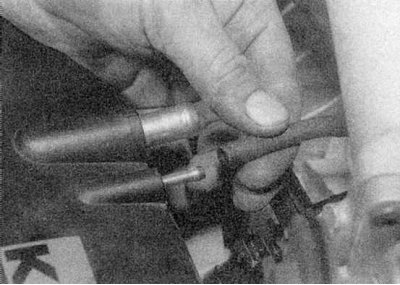

3b. ... и малый (к впускному трубопроводу).

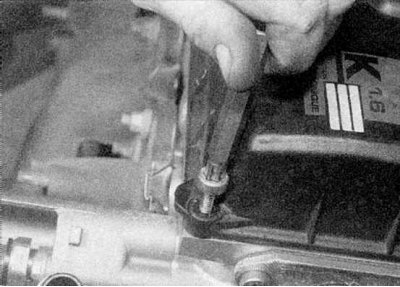

4a. Отверните болты.

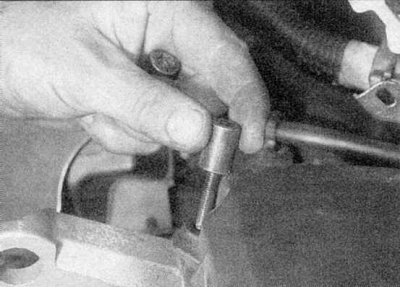

4b. На двигателе К7М, правые болты имеют резьбу в верхней части, на них крепится катушка зажигания (обратитесь к иллюстрациям).

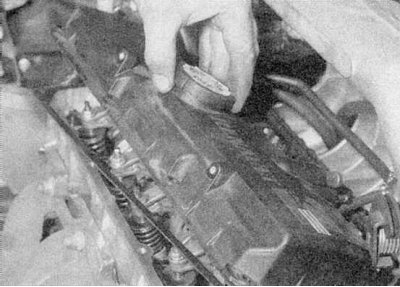

4c. Cнимите клапанную крышку.
Смотрите первоисточник на этом ресурсе: www.RenaultBook.ru

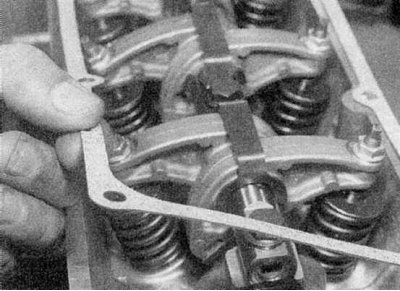

4d. И прокладку.
5. Снимите свечи зажигания (Раздел Замена свечей зажигания и проверка системы зажигания), чтобы двигатель легче проворачивался.
6. Зарисуйте расположение клапанов на куске бумаги, пронумеровывая их со стороны маховика от 1 до 4 для впускных и выпускных согласно цилиндрам (т.е. 1Е, 1I, 2E, 2I и так далее). Впускные клапаны находятся на стороне впускного трубопровода головки блока цилиндров, а выпускные - на стороне выпускного коллектора.
7. Проверните коленвал по часовой стрелке, пока выпускной клапан цилиндра №1 не откроется полностью (то есть пружина клапана будет полностью сжата).

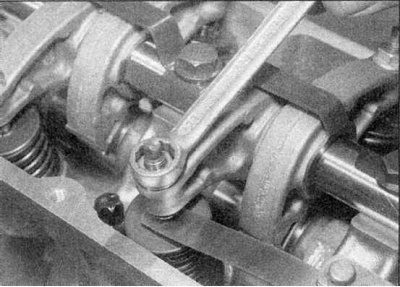

8a. Вставьте щуп правильной толщины (обратитесь к Спецификациям) между штоком впускного клапана цилиндра №3 и концом коромысла. Если необходима регулировка, ослабьте контргайку на коромысле, используя накидной гаечный ключ.

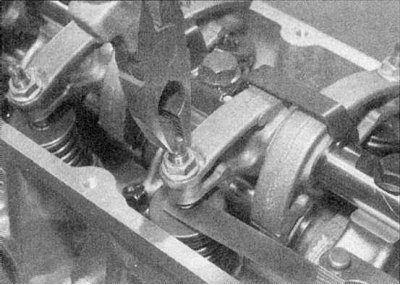

8b. Поверните винт регулировки маленьким двусторонним гаечным ключом или плоскогубцами, пока не достигнете правильного зазора.

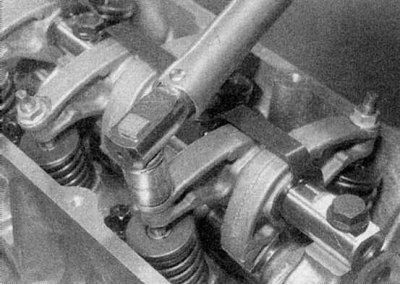

8c. Удерживая винт регулировки, затяните контргайку (рекомендуется использовать динамометрический ключ, чтобы избежать искажения резьбы винта) и повторно проверьте регулировку (обратитесь к иллюстрациям). Повторите процедуру регулировки на выпускном клапане цилиндра №4. Обратите внимание, что зазоры клапанов для впускных и выпускных клапанов различны.
9. Проверните коленвал по часовой стрелке, пока выпускной клапан №3 не будет полностью открыт. Отрегулируйте зазоры впускного №4 и выпускного №2 клапанов. Продолжайте регулировать зазоры клапанов в следующей последовательности.
10. Снимите головку или гаечный ключ с болта шкива коленвала.
11. Установите свечи зажигания, как описано в Разделе Замена свечей зажигания и проверка системы зажигания. Установите клапанную крышку, используя новую прокладку, где необходимо, и равномерно затяните болты крепления приведенным в Спецификациях усилием. Подсоедините шланг вентиляции картера.
12. На двигателе К7М, установите низковольтную проводку катушки зажигания и держатель провода высокого напряжения, затем подсоедините провода высокого напряжения к свечам зажигания.
13. На двигателе Е7J установите тросик педали газа и держатель, затем - сборку воздушного фильтра.
