2. Снимите колеса, поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки.
3. Отсоедините приводной тросик тормоза.
4. Снимите пружинную скобу (1) (см. иллюстрацию) и выбейте один из направляющих пальцев (2) маленьким пробойником. Затем выбейте второй направляющий палец. Болты (3) не выворачивайте.

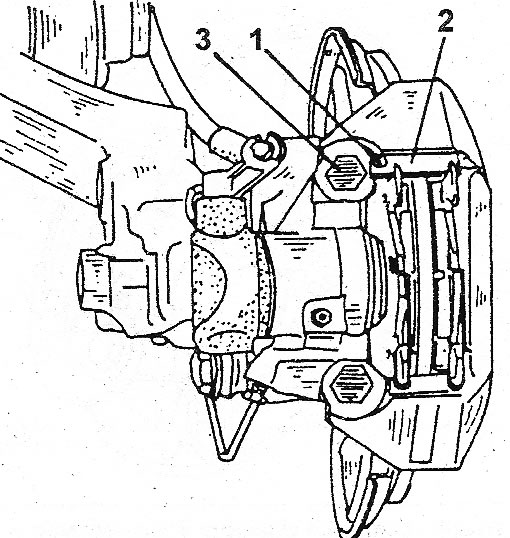

13.4 Снятие и установка задних дисковых тормозов 1. Пружинная скоба.; 2. Направляющий палец; 3. Болт крепления
5. Снимите тормозные колодки. Педаль тормоза больше не нажимайте, поскольку в противном случае можно выдавить поршни из каналов. В случае если тормозные колодки будут устанавливаться снова, нанесите на них установочные метки слева и справа, а также внутри и снаружи. Каждая тормозная колодка имеет опорный штифт, который всегда выступает наверх. Проверьте состояние защитного чехла и обоих уплотнительных колец. В случае если их необходимо заменить, очистите конец поршня и оба штифта тормозной жидкостью и смажьте специальной смазкой. Установите новые резиновые детали.
6. Установку проводите следующим образом:
7. Поршень введите в канал цилиндра. Для этого установите отвертку в щель (см. иллюстрацию) и вверните поршень до упора. Из этого положения начинайте выворачивать, до тех пор пока отметка на поршне не установится в одну линию с пробкой штуцера прокачки.

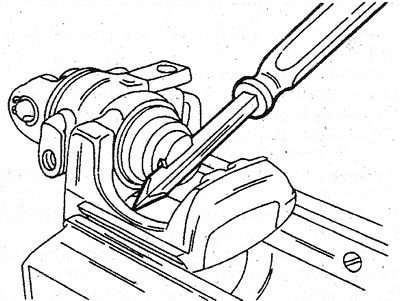

13.7 Вкрутите поршень в цилиндр суппорта дискового тормоза. Отмеченная на поверхности поршня линия должна стоять точно над пробкой штуцера прокачки
8. Прикрепите обе пружины к новым тормозным колодкам, затем разместите тормозные колодки на тормозном диске (см. иллюстрацию).

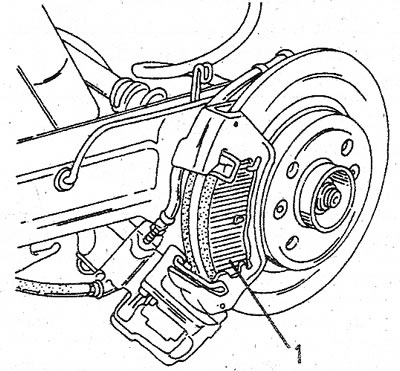

13.8 Опорный штифт (1) каждой тормозной колодки должен находиться на нижней поверхности
9. Установите суппорт и забейте первый направляющий палец (2) (см. иллюстрацию 13.4). Закрепите палец пружинной скобой (1). Скоба устанавливается с внутренней стороны суппорта вблизи крепежного болта (3). Затем сдвиньте суппорт наверх и забейте второй направляющий, палец.
10. После установки несколько раз нажмите на педаль тормоза, чтобы тормозные колодки прижались к диску.
