Замена цепи привода распределительного вала (Renault 19)

Только для С-двигателя

Звенящий звук двигателя на холостом ходу в большинстве случаев указывает на износ цепи привода распределительного вала. Натяжное устройство при этом уже не обеспечивает требуемое натяжение растянувшейся вследствие износа цепи. В некоторой степени шум цепи, особенно на горячем двигателе, обусловлен его конструктивными особенностями. Если звенящий звук исчезает только на высоких оборотах, то дело не только в цепи. Это означает, что изношены также и обе звездочки цепной передачи. В этом случае из-за нарушения фаз газораспределения снижается мощность и ухудшается характеристика отработавших газов. Цепь привода распределительного вала, звездочки цепной передачи, а также натяжное устройство цепи должны быть заменены одновременно. Заранее приобретите в магазине запчастей комплект прокладок для крышки цилиндрического зубчатого колеса и герметик (силиконовая паста CAF 4/60 THIXO).



1. Слейте масло и снимите поддон картера. Если картер накрепко прикипел, то осторожно отожмите его отверткой, стараясь при этом не повредить место расположения уплотнения.

2. Снимите клиновый ремень.

3. Ослабьте шкив клиноременной передачи коленчатого вала и снимите его. Чтобы коленчатый вал при этом не вращался, включите 4-ю передачу и попросите помощника нажать на тормоз. Снимите крышку зубчатого колеса. При этом не повредите уплотнительное кольцо.

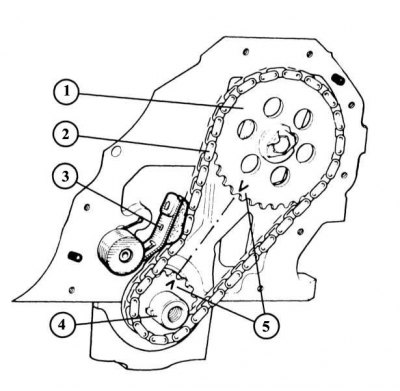

4. Проворачивайте двигатель до тех пор, пока метка звездочки цепной передачи коленчатого вала и метка звездочки распределительного вала не будут смотреть точно друг на друга.

5. В автомастерской для фиксации натяжителя цепи используется специальный инструмент (Мот. 761). При отсутствии специального инструмента скрутите проволокой натяжитель и пружину с усилием до тех пор, пока цепь не освободится от натяжителя.

6. Ослабьте оба крепежных болта и выкрутите их.

7. Снимите натяжитель цепи.

8. Отогните стопорную шайбу центрального болта звездочки цепной передачи распределительного вала и выкрутите болт.

9. Снимите звездочку распределительного вала вместе с цепью привода.

10. Ни в коем случае не проворачивайте после этого коленчатый и распределительный валы!

11. Снимите звездочку цепи коленчатого вала с помощью стандартного съемника. Во избежание повреждения резьбы вкрутите подходящий накерненный в середине болт в торец коленчатого вала.

12. Выньте предохранительную шпонку из коленчатого вала.

13. Перед сборкой очистите поверхности агрегата и крышки, обеспечивающие герметичность двигателя.



14. Вставьте предохранительную шпонку в паз коленчатого вала.

15. Вкрутите подходящий болт в торец коленчатого вала и впрессуйте на коленчатый вал звездочку с помощью распорной втулки (диаметром 25 мм) и гайки с большой шайбой.

16. Наденьте звездочку цепной передачи распределительного вала с цепью привода. При этом метки на звездочках распределительного и коленчатого валов должны смотреть точно друг на друга (метки звездочек должны находиться на одной воображаемой прямой, проведенной между центрами осей распределительного и коленчатого валов).

17. Вкрутите болт звездочки цепной передачи распределительного вала с новой стопорной шайбой и затяните усилием 30 Нм.

18. Отогните край стопорной шайбы.

19. Установите натяжитель цепи и снимите проволоку, которой он был зафиксирован.

Статья перепечатана с веб-сайта RenaultBook

20. Установите крышки зубчатых колес с новой прокладкой. Чтобы избежать сползания, зафиксируйте прокладку в крышке с помощью силиконовой пасты.

21. Равномерно затяните болты, чтобы не повредить прокладку.

22. Очистите поверхности поддона картера и элемента двигателя; обезжирьте их с помощью растворителя.

23. Нанесите на подшипники (сторона маховика) слой герметика толщиной 3 мм на соприкасающуюся с двигателем поверхность поддона картера. При этом герметик не должен попасть в отверстия для болтов. В 4 углах поддона картера в области коренных подшипников нанесите немного больше герметика.

24. В коренном подшипнике — там, где не был нанесен герметик, — установите новую резиновую прокладку.



25. При необходимости вкрутите 4 подходящих опиленных болта в качестве центрирующих штифтов в корпус двигателя.

26. Установите поддон картера и закрепите болтами усилием 8—10 Нм.

27. Затем замените центрирующие штифты на болты и затяните их усилием 8—10 Нм.

28. Наденьте шкив коленчатого вала с пазом и затяните болты (болты длиной 40 мм с усилием 80 Нм; винт длиной 45 мм с усилием 110 Нм).

29. Наденьте клиновый ремень и натяните его, см. в главе Система охлаждения.

30. Залейте масло в двигатель и после пробной поездки проверьте, не подтекает ли масло.

Примечание. Рекомендация: при установке поддона картера на слой герметика или на соприкасающуюся с поддоном поверхность корпуса двигателя ни в коем случае не должны попасть капельки масла, иначе будет нарушена герметичность.
