Снятие и установка впускного коллектора
Снятие впускного коллектора
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.
3. Снять блок воздушного фильтра (см. выше).
4. Снять топливную рампу.
5. Снять дроссельную заслонку (см. выше).

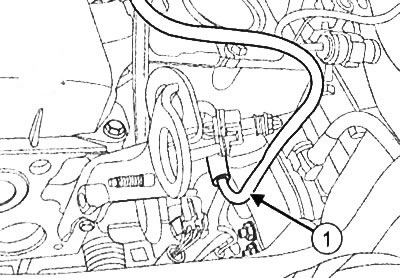

6. Отсоединить патрубок вентиляции паров топлива (1) от впускного коллектора.

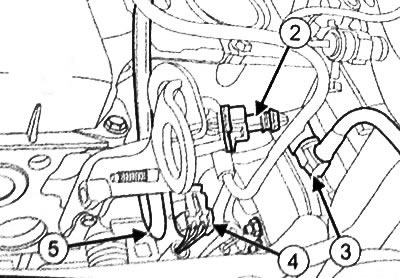

7. Отсоединить разъем датчика температуры воздуха на впуске (2).
8. Снять вакуумный трубопровод (3) с впускного коллектора.
9. Снять разъем датчика давления воздуха на впуске (4).
10. Снять патрубок вентиляции паров масла с впускного коллектора (5).

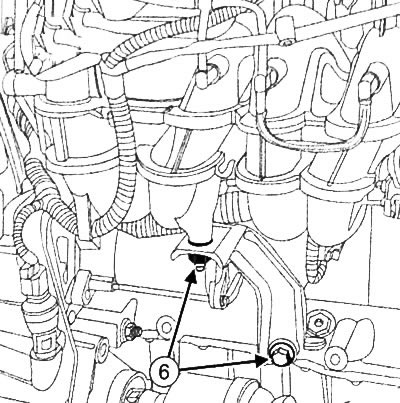

11. Отвернуть крепления (6) стоек впускного коллектора.
12. Отвернуть верхние болты (7) впускного коллектора.

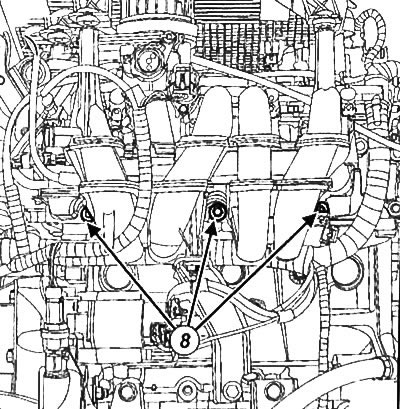

13. Отвернуть нижние гайки (8) впускного коллектора.
14 .Снять впускной коллектор с прокладками.
15 . В случае замены впускного коллектора снять датчики температуры и давления воздуха на впуске.
Установка впускного коллектора
Примечание: Заменять прокладки впускного коллектора новыми после каждого снятия.
Внимание: Для обеспечения требуемой герметичности, уплотняемые поверхности должны быть чистыми, сухими и без следов смазки (избегать появления любых отпечатков пальцев).
1. Очистить и обезжирить контактные поверхности с помощью чистящего средства.
2. Произвести установку в порядке обратном снятию.
Примечание: Момент затяжки гаек крепления впускного коллектора: 21 Н·м.
