Вимкніть акумулятор. Зніміть верхню кришку двигуна.
Зніміть:
- важелі очищувача вітрового скла;
- решітку ніші повітрозабору;
- короб під ґратами ніші повітрозабору.
Зніміть блок дросельної заслінки.
Зніміть котушки запалювання.
Зніміть:
- впускний колектор;
- болти кріплення захисту картера двигуна;
- захист піддону картера двигуна.
Зніміть:

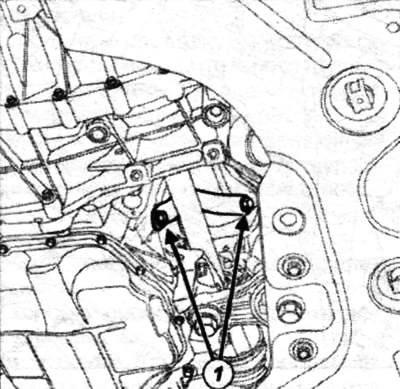

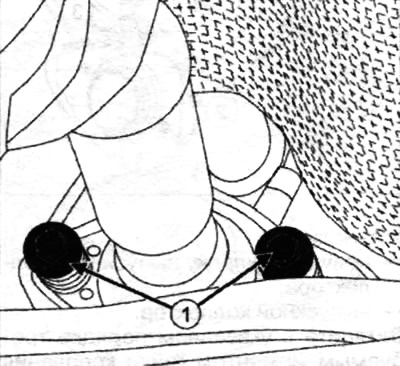

- болти (1) кріплення фланця випускного трубопроводу;
- кільце між випускним колектором та каталітичним нейтралізатором.
Зніміть:

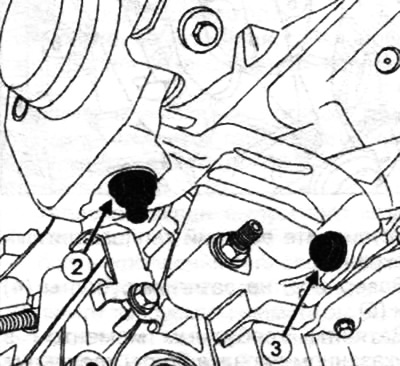

- гайку (2) кріплення кронштейна випускного колектора;
- болт (3) кріплення кронштейна випускного колектора.
- кронштейн випускного колектора.

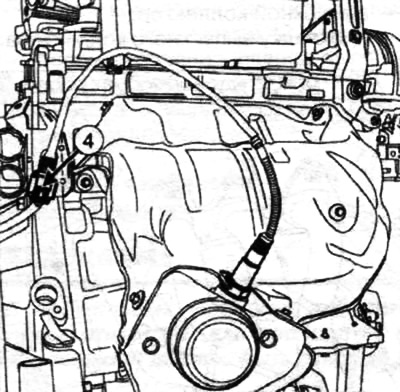

Від'єднайте гніздо (4) верхнього кисневого датчика.

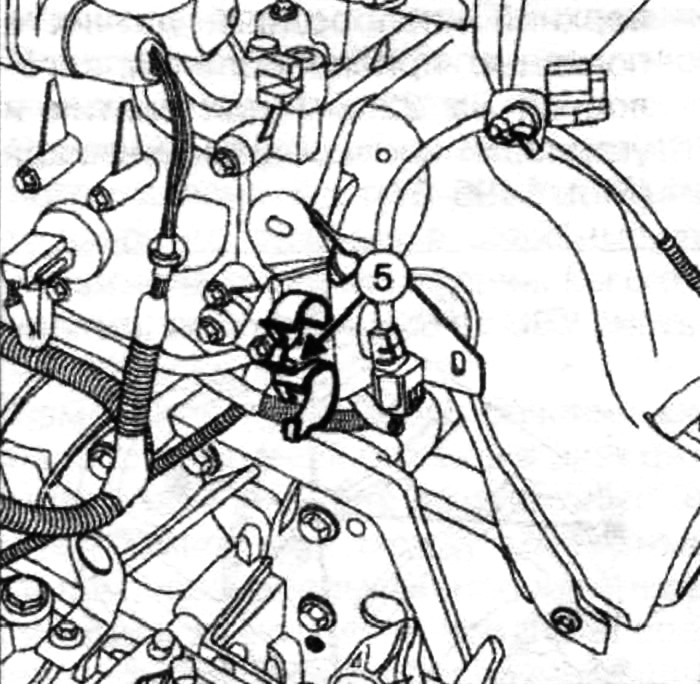

Від'єднайте шланги радіатора обігрівача від скоби кріплення (5).
Зніміть:
- болт скоби кріплення шлангів радіатора обігрівача;
- скобу зі шлангів радіатора обігрівача.

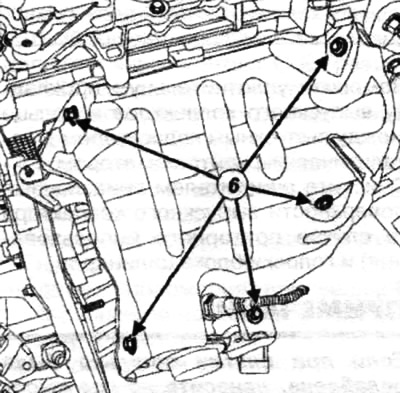

Зніміть болти (6) та верхній тепловий екран.
Зніміть:
- гайки шпильок кріплення випускного колектора;
- випускний колектор;
- прокладання випускного колектора.
У разі заміни випускного колектора
Зніміть:

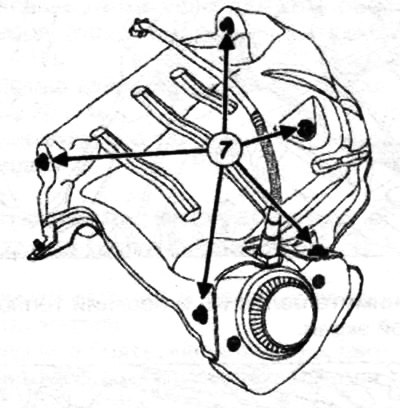

- болти кріплення нижнього теплового екрану (7);
- нижній теплозахисний екран;
- верхній кисневий датчик за допомогою пристосування з головкою на 22 мм для зняття та встановлення кисневих датчиків (Mot. 1495-01).
Замініть ущільнювальну прокладку випускного колектора та кільце між випускним колектором та каталітичним нейтралізатором.
Очистіть очищувачем привалочні поверхні випускного колектора (у разі повторного використання) та головки блоку циліндрів.
Примітка. Якщо при знятті була ослаблена шпилька, нанесіть на неї високоміцний контровочний склад для різьбових з'єднань.
Затягніть потрібний момент шпильки кріплення випускного колектора 8 Нм.
Встановіть верхній датчик кисню.
Встановіть нижній захисний екран.
Закрутіть, не затягуючи, болти (4) та (5).

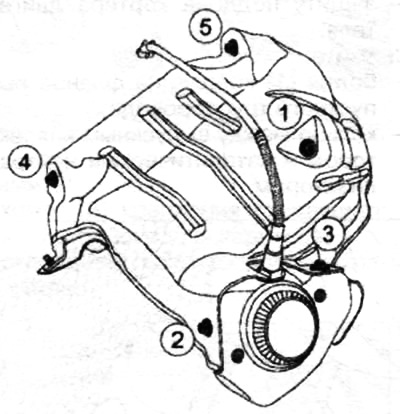

Затягніть потрібний момент у зазначеному порядку болти кріплення нижнього теплового екрану 12 Нм.
Встановіть:
- нову прокладку випускного колектора;
- випускний колектор.

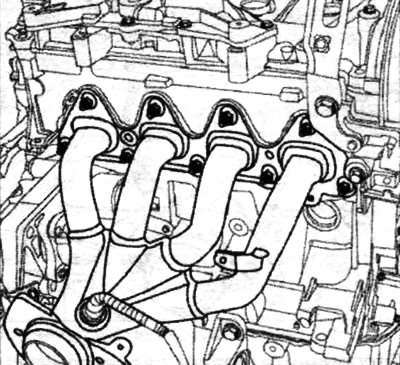

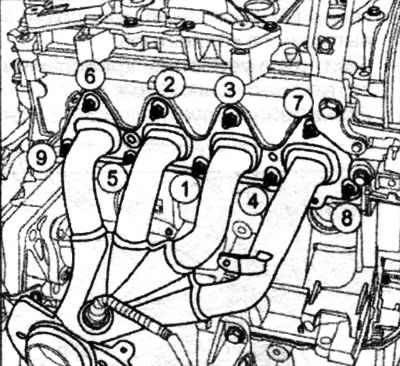

Затягніть у зазначеному порядку потрібний момент гайки кріплення випускного колектора 26 Нм.
Встановіть верхній захисний екран.

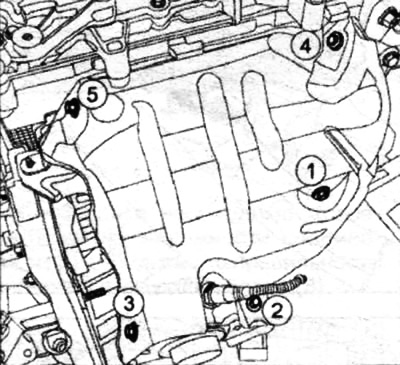

Закрутіть, не затягуючи, болти (4) та (5).
Затягніть потрібні моменти у вказаному порядку болти кріплення верхнього теплозахисного екрану 12 Нм.
Встановіть підкіс випускного колектора.
Затягніть болт і гайку кріплення кронштейна випускного колектора 44 Нм.
Встановіть:
- нове кільце між випускним колектором та каталітичним нейтралізатором;
- болти кріплення фланця випускного трубопроводу;
- скобу зі шлангів радіатора обігрівача.
Затягніть болт скоби кріплення шлангів радіатора обігрівача 10 Нм.
Встановіть всі зняті раніше деталі у зворотному порядку.
