Вимкніть акумулятор.
Зніміть:
- захист піддону картера двигуна;
- впускний колектор.
Зніміть:
- болти кріплення кронштейна випускного колектора (1);
- кронштейн випускного колектора.

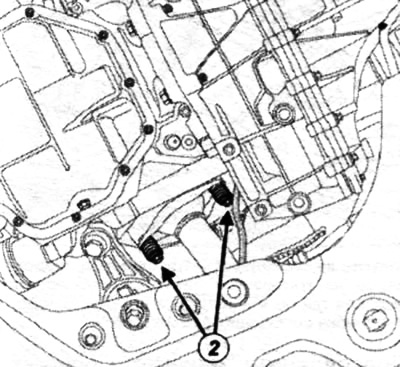

Викрутіть болти кріплення (2) фланця випускного трубопроводу.
Зніміть:

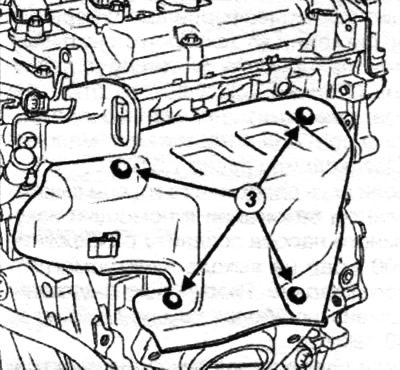

- болти (3) кріплення теплового екрану випускного колектора;
- теплозахисний екран випускного колектора.
Зніміть:

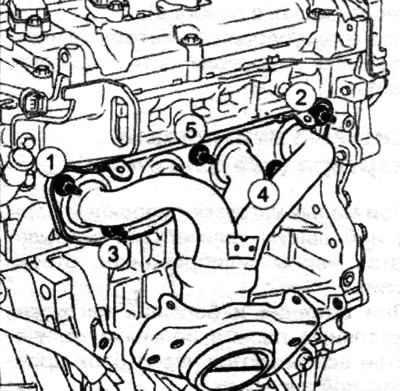

- у зазначеному порядку гайки кріплення випускного колектора;
- випускний колектор;
- прокладання випускного колектора.
Оригінал цієї статті на сайті [RenaultBook]
Очистіть площину коліс випускного колектора.
Обов'язково замініть:

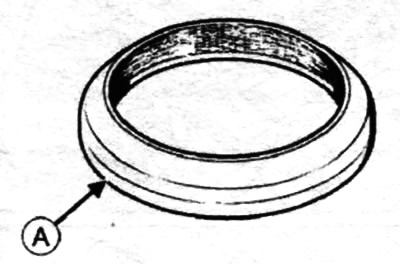

- кільце (А) між випускним колектором та каталітичним нейтралізатором;
- прокладання випускного колектора.
Затягніть потрібний момент шпильки кріплення випускного колектора 8 Нм.
Встановіть:
- прокладання випускного колектора;
- випускний колектор.
Закрутіть, не затягуючи, гайки шпильок кріплення випускного колектора.

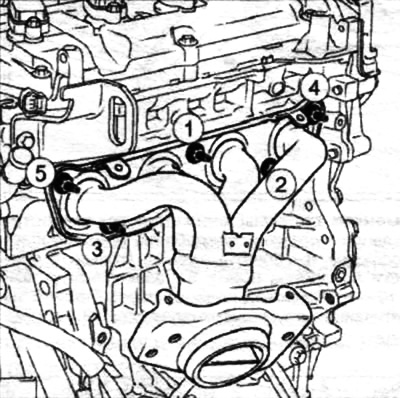

Затягніть у зазначеному порядку потрібний момент гайки кріплення випускного колектора 33 Нм.
Встановіть:
- тепловий екран випускного колектора;
- болти кріплення теплового екрану випускного колектора.
Затягніть болти кріплення теплового екрана випускного колектора 6 Нм.
Встановіть кронштейн колектора.
Затягніть необхідним моментом:
- болти кріплення кронштейна випускного колектора 43 Нм;
- болти кріплення фланця випускного трубопроводу 21 Нм.
Встановіть решту деталей у зворотному порядку.
