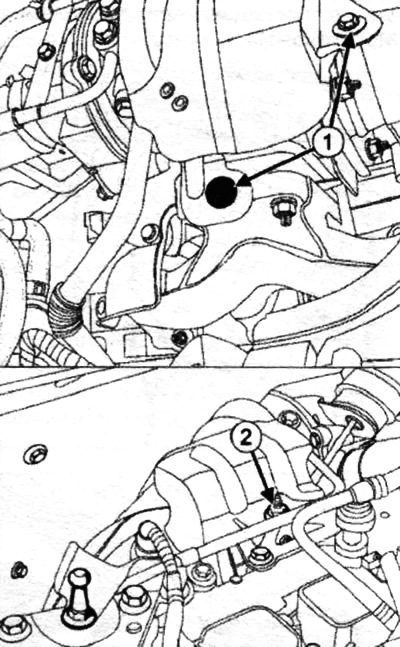

- болти (1) кріплення теплозахисного екрану турбокомпресора;
- гайку (2) кріплення теплозахисного екрану турбокомпресора;
- теплозахисний екран турбокомпресора.
Увага! Щоб уникнути перегріву навколишніх елементів, не пошкодіть тепловий екран (розрив, прокол, згин тощо.).
Пошкоджений тепловий екран підлягає обов'язковій заміні.
Зніміть:

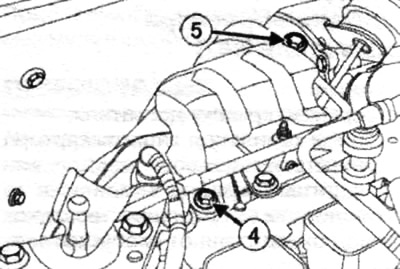

- болт кріплення (4) підвідного маслопроводу турбокомпресора на кришці головки блоку циліндрів;
- порожнистий болт (5) кріплення маслопроводу, що підводить, до турбокомпресора.
Зніміть:

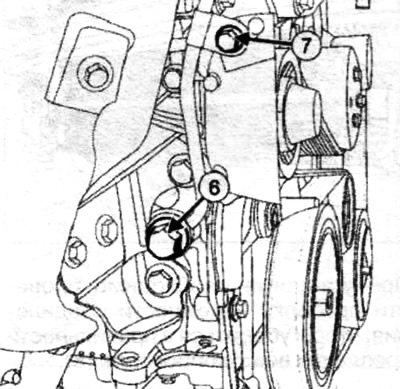

- болт кріплення (7) маслопроводу, що підводить, турбокомпресора на кронштейні кріплення натяжного ролика;
- порожнистий болт (6) кріплення підводного маслопроводу турбокомпресора до блоку циліндрів;
- підвідний маслопровід турбокомпресора.
Очистіть і знежиріть очищувачем привалочні поверхні порожнистих болтів дроту, що підводить турбокомпресора.
Встановіть усі деталі та затягніть необхідним моментом:
- порожнистий болт кріплення підводного маслопроводу на турбокомпресорі 12 Нм;
- порожнистий болт кріплення підводного маслопроводу турбокомпресора на блоці циліндрів 40 Нм;
- болт кріплення підводного маслопроводу турбокомпресора на кришці головки блоку циліндрів 10 Нм;
- болт кріплення підводного маслопроводу турбокомпресора на кронштейні кріплення натяжного ролика 10 Нм.
