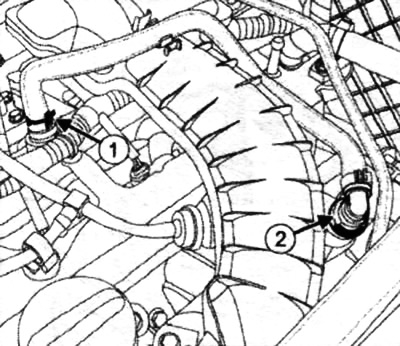

Зніміть хомут кріплення шланга вентиляції картера (1) на кришці головки блоку циліндрів за допомогою щипців з дистанційним захватом для пружних хомутів (Mot. 1448).
Від'єднайте:
- шланг вентиляції картера від кришки головки блоку циліндрів;
- шланг системи уловлювання парів палива від впускного колектора у точці (2).
Від'єднайте шланг вентиляції картера від повітропроводу турбокомпресора.
Від'єднайте шланг вентиляції картера.
Від'єднайте шланг системи уловлювання парів палива:
(Оригінальна версія на нашому порталі: www.RENAULTBOOK.ru)

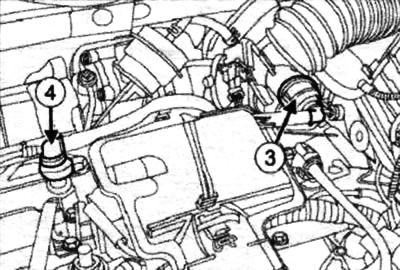

- від відвідного патрубка на виході повітряного фільтра в точці (3);
- від кришки головки блоку циліндрів у точці (4).
Від'єднайте шланг уловлювання парів палива від повітропроводу турбокомпресора.
Зніміть шланг системи уловлювання парів палива.
 |
 |

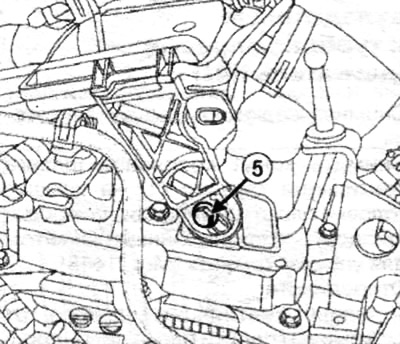

Зніміть болт кріплення (5) відвідного повітропроводу турбокомпресора до головки блоку циліндрів.

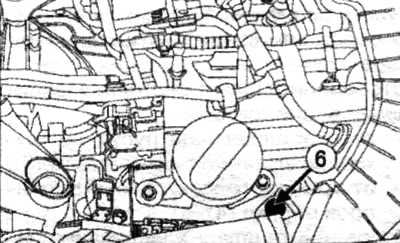

Зніміть болт кріплення відвідного повітропроводу турбокомпресора (6) на впускному колекторі.

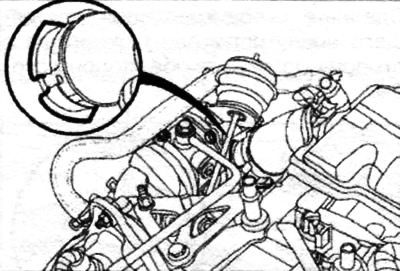

Зніміть хомут турбокомпресора, що відводить повітропроводу, потягнувши за його обидва кінці.

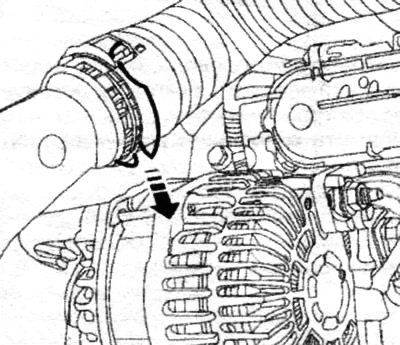

Зніміть хомут охолоджувача, що підводить повітропроводу, потягнувши за його обидва кінці.
Зніміть відвідний повітропровід турбокомпресора.
При установці затягніть потрібним моментом:
- болт кріплення відводить повітроводу турбокомпресора до вхідного колектора 8 Нм;
- болт кріплення відводить повітроводу турбокомпресора до кришки головки блоку циліндрів 8 Нм.
Встановіть деталі у зворотному порядку.
