- Момант зацяжкі шруб мацавання шпулькі запальвання - 9±1 Нм
- Шпулька манаблочнага тыпу з чатырма выхадамі
- Супраціў першаснай абмоткі - * 0,5 Ом
- Супраціў другаснай абмоткі - 7,2±1 кім

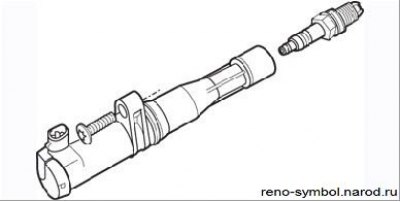

Малюнак 3.121. Шпулька запальвання

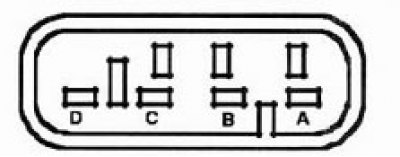

Высновы раздыма шпулькі запальвання:
А - Камутатар (цыліндры 1 і 4);
У - Камутатар (цыліндры 2 і 3);
З - Сілкаванне;
D - Харчаванне (ўнутраны ланцуг).
Апісанне
Шпулька запальвання усталёўваецца непасрэдна на свечку кожнага цыліндру. Сігнал на наватвор здымаецца з высноў 1 і 32 блока кіравання. Сігнал з высновы 1 кіруе момантам запальвання ў цыліндрах №2 і 3, сігнал з высновы 32 - момантам запальвання ў цыліндрах №1 і 4.
