Ключ за запалване (Renault Sandero 1)

Ключ за запалване

Отворете по-голямо изображение в нов раздел »

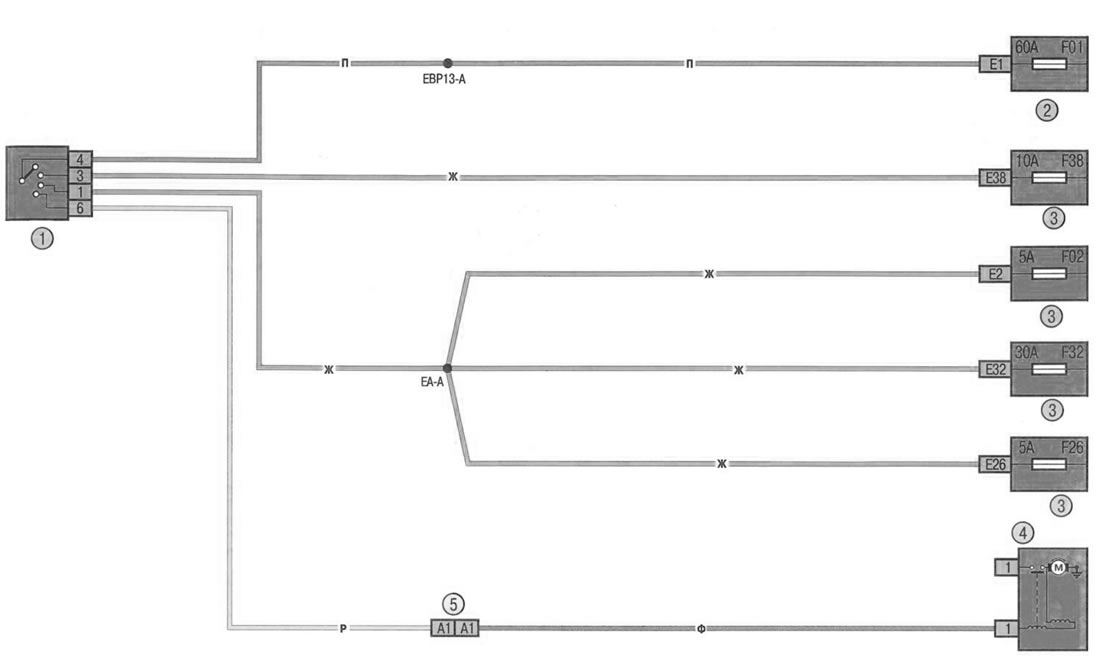

Схема 13. Ключ за запалване: 1 - ключ за запалване; 2 - блок за монтиране на предпазител и реле в пространството под капака; 3 - кутия с предпазители в купето; 4 - стартер; 5 - конектор за двигателно отделение/вътрешно окабеляване (моноблок).

(Оригиналната статия е на портала: RENAULTBOOK)

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Статията е прегледана от редактора: Подкрепилов Максим
