Диагностичен конектор
Отворете по-голямо изображение в нов раздел »

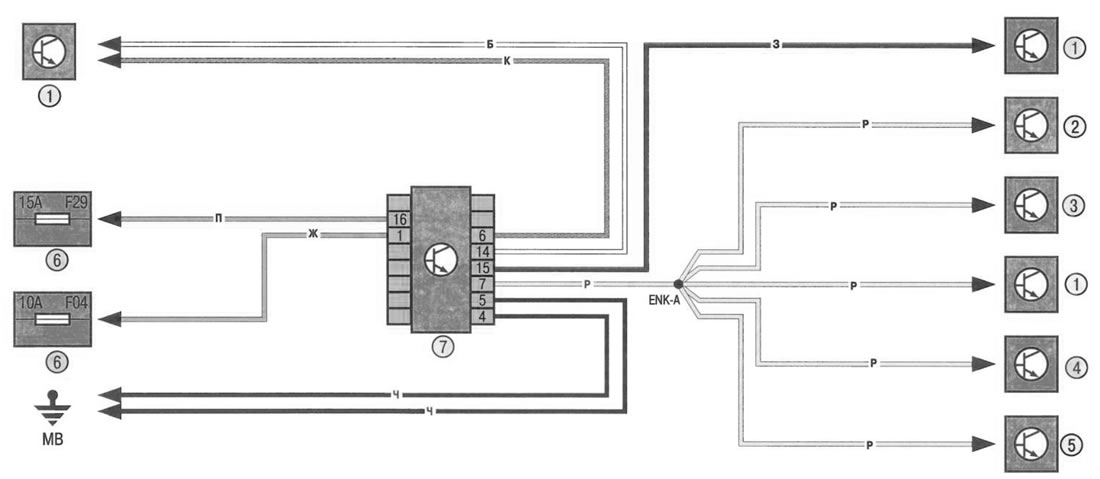

Схема 9. Диагностичен конектор: 1 - ECU; 2 - Блок за управление на въздушната възглавница и обтегача на предпазния колан; 3 - модул за превключване на купето; 4 - Блок за управление на системата ABS; 5 - възел усилвател на волана; 6 - кутия с предпазители в купето; 7 - диагностичен конектор.
