Схема на спирачната светлина (Renault Sandero 1)

Стоп сигнал

Отворете по-голямо изображение в нов раздел »

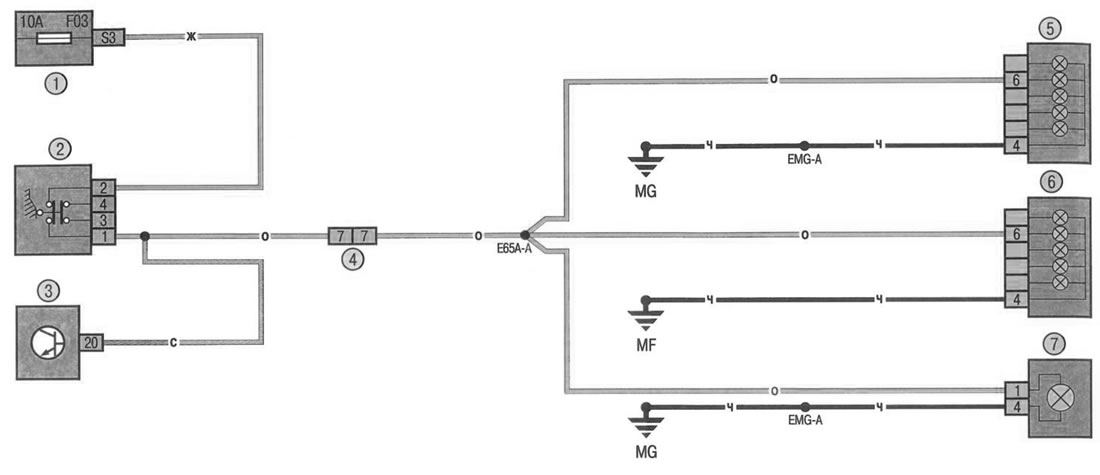

Схема 5. Стоп светлина: 1 - кутия с предпазители в купето; 2 - бутон за спирачна светлина; 3 - Блок за управление на системата ABS; 4 - конектор за електрическо окабеляване; 5 - лява лампа; 6 - дясна лампа; 7 - допълнителна спирачна светлина.

Оригиналната публикация е на уебсайта RenaultBook.ru

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Статията е прегледана от редактора: Подкрепилов Максим
