Монтирайте буталата и биелите заедно с помощта на инструмента.
Монтирайте биелите на коляновия вал.
Монтирайте капачките на биелата.
Затегнете до необходимия въртящ момент (20 Nm + 45° ± 6°) и затегнете гайките на шпилката на капачката на мотовилката до необходимия ъгъл.
Инсталирайте:
- задвижващо зъбно колело на маслената помпа;
- задвижваща верига на маслената помпа;
- маслена помпа.

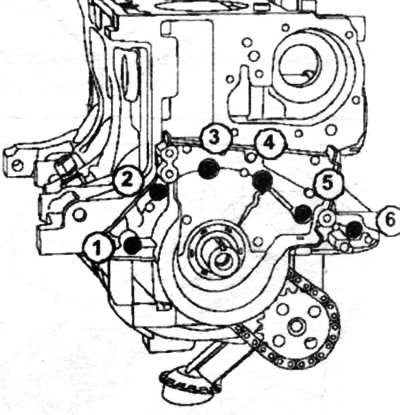

Затегнете монтажните болтове на маслената помпа до определения въртящ момент (25 Nm).
Херметичността на предния капак на блока на двигателя се осигурява чрез монтиране на уплътнение или нанасяне на уплътнител.
Забележка: Свързващите се повърхности на цилиндровия блок и предния капак на блока на двигателя трябва да бъдат чисти, сухи и без масло (не ги докосвайте с пръсти).

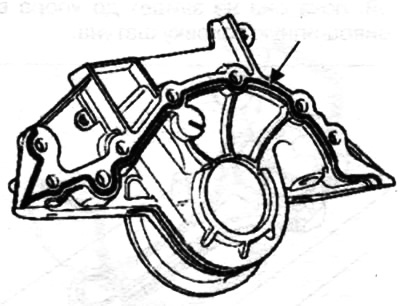

Ако LOCTITE 518 е избран да осигури уплътнение на предния капак на блока на двигателя, нанесете го в лента с ширина 1 mm, както е показано на илюстрацията.
Поставете предния капак на блока на двигателя.
Затегнете монтажните болтове на предния капак на блока на двигателя в реда, показан на фигурата, до необходимия въртящ момент (12 Nm).
Монтирайте водната помпа.
 |  |
Нанесете една до две капки LOCTITE FRENETANCH върху монтажните болтове 1 и 4 на водната помпа.
Затегнете в показания ред до определения въртящ момент:
- монтажни болтове M6 за водна помпа (11 Nm);
- m8 болт за закрепване на водната помпа (22 Nm).
Нанесете четири капки уплътнител в точки А с диаметър 5 mm и две капки уплътнител в точки B с диаметър 7 mm към съединителната повърхност на предния капак и цилиндровия блок.
Монтирайте масления сепаратор.
Поставете тигана с ново уплътнение.
Затегнете в указания ред до посочения въртящ момент: болтовете за закрепване на съда (1,4 Nm).
Монтирайте сензора за ниво на маслото. Затегнете сензора за ниво на маслото до определения въртящ момент (20 Nm).
Инсталирайте сензора за детонация.
Затегнете сензора за детонация до определения въртящ момент (20 Nm).
Монтирайте сензора за налягане на маслото. Затегнете сензора за налягане на маслото до определения въртящ момент (32 Nm).
