Снятие
Примечание. Тормозные диски шлифованию не подлежат. При значительном износе или наличии глубоких рисок замените диски.
Примечание. При замене тормозных дисков, заменяйте их в комплекте с тромозными колодками.
Установите автомобиль на двухстоечный подъемник.
Разблокируйте рулевое колесо.
Снимите передние колеса.

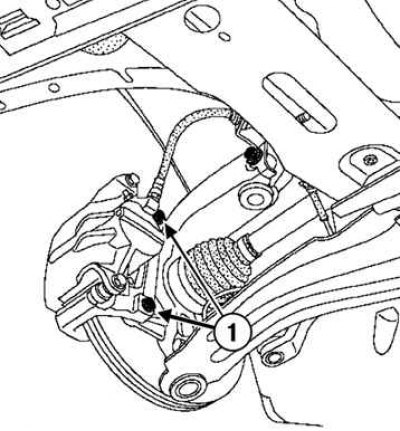

Рис. 6.66. Снятие крепления направляющей колодок: 1 – болты крепления
Выверните два болта крепления направляющей колодок (рис. 6.66).
Подвесьте скобу тормоза в сборе с направляющей колодок.
Измерение толщины тормозного диска
Установите микрометр для измерения толщины тормозного диска (рис. 6.67).

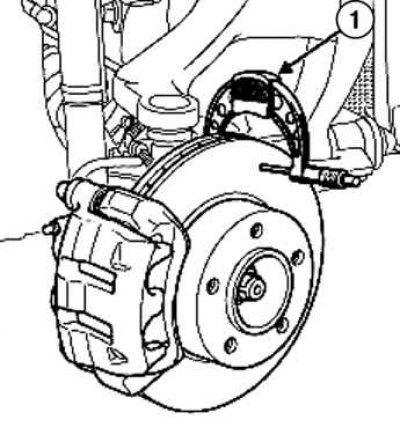

Рис. 6.67. Установка микрометра для измерения толщины тормозного диска: 1 – микрометр

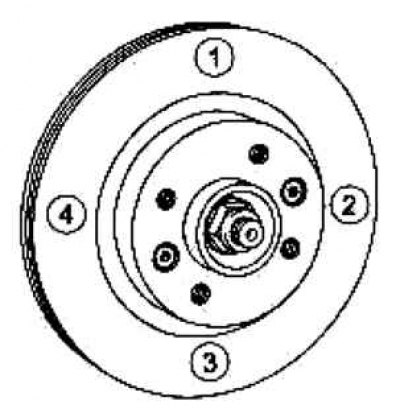

Рис. 6.68. Точки измерения толщины тормозного диска
Измерьте толщину тормозного диска по порядку в четырех точках, показанных на рисунке 6.68, по окружности (через 90°).
Стандартная толщина передних тормозных дисков: 22 мм (автомобили с двигателем K4J) и 24 мм (автомобили с двигателями K4M, F4R).
Если толщина меньше указанной – замените диски.
Снимите направляющую колодок.

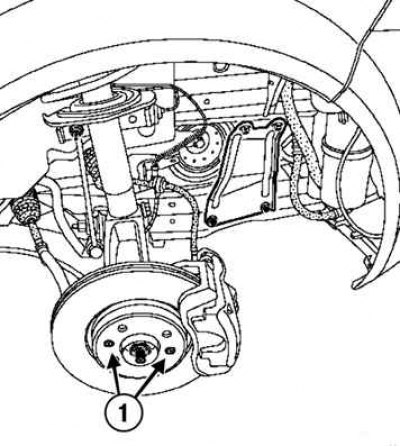

Рис. 6.69. Снятие крепления тормозного диска: 1 – болты крепления
Открутите два винта крепления тормозного диска (рис. 6.69).
Снимите тормозной диск.
Проверка
Проверьте, нет ли коррозии, износа и повреждения на внутренних стенках цилиндра. При необходимости замените корпус цилиндра. Незначительные изъяны, вызванные коррозией или посторонними частицами, можно устранить шлифовкой поверхности мелкой наждачной шкуркой. Проверьте, нет ли коррозии, износа и повреждения на поверхности поршня, на направляющем пальце и его пыльнике, а также на поверхности тормозного диска. При необходимости замените соответствующий компонент.
Установка
Очистите направляющие колодок и скобы.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом:
- винты крепления тормозного диска (15 Н·м);
- болты крепления направляющей колодок (105 Н·м).
Перед установкой нанесите на резьбу болтов крепления направляющей колодок состав FRENEBLOC (или его эквивалент).
Установите колеса.
Затяните требуемым моментом 105 Н·м болты крепления колес.
