Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите гидроблок в сборе.

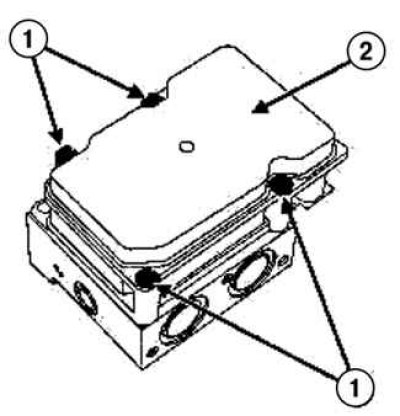

Рис. 6.99. Снятие ЭБУ: 1 – болты крепления; 2 – корпус ЭБУ
Открутите болты крепления ЭБУ на блоке регулирования давления и снимите ЭБУ (рис. 6.99).
Установка
Не очищайте блок регулирования давления.
Обязательно замените болты крепления ЭБУ.
Установите ЭБУ, удерживая его за края.
Примечание. Не надавливайте на Э БУ при установке, он должен встать на место без усилий.
Гидравлический насос должен быть плотно прижат к блоку регулирования давления.
При установке нового ЭБУ не забудьте закрепить вилочную часть разъема, расположенную между блоком регулирования давления и ЭБУ.

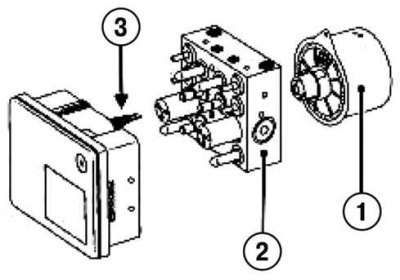

Рис. 6.100. Сборка блока ЭБУ: 1 – гидравлический насос; 2 – блок регулирования давления; 3 – разъем ЭБУ
Заверните болты крепления ЭБУ на блоке регулирования давления (рис. 6.100).
Затяните требуемым моментом 3 Н·м болты крепления ЭБУ с помощью приспособления (Mot. 1608).
Установите гидроблок в сборе.
Выполните конфигурирование индекса измерения скорости с помощью диагностического прибора.
Удалите коды неисправностей, запомненных ЭБУ.
Выполните дорожное испытание для подтверждения устранения неисправности.
